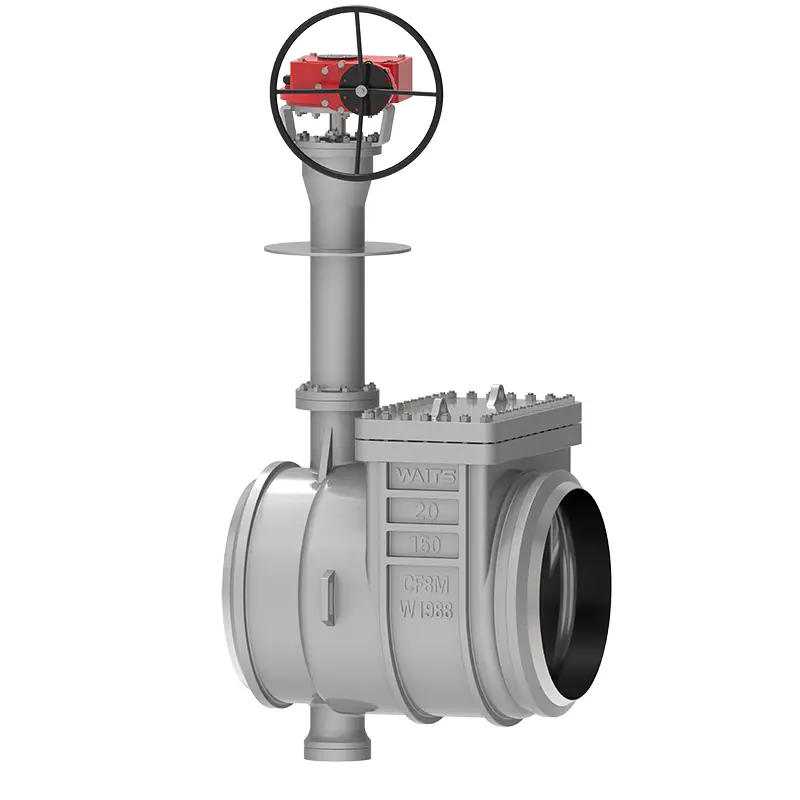

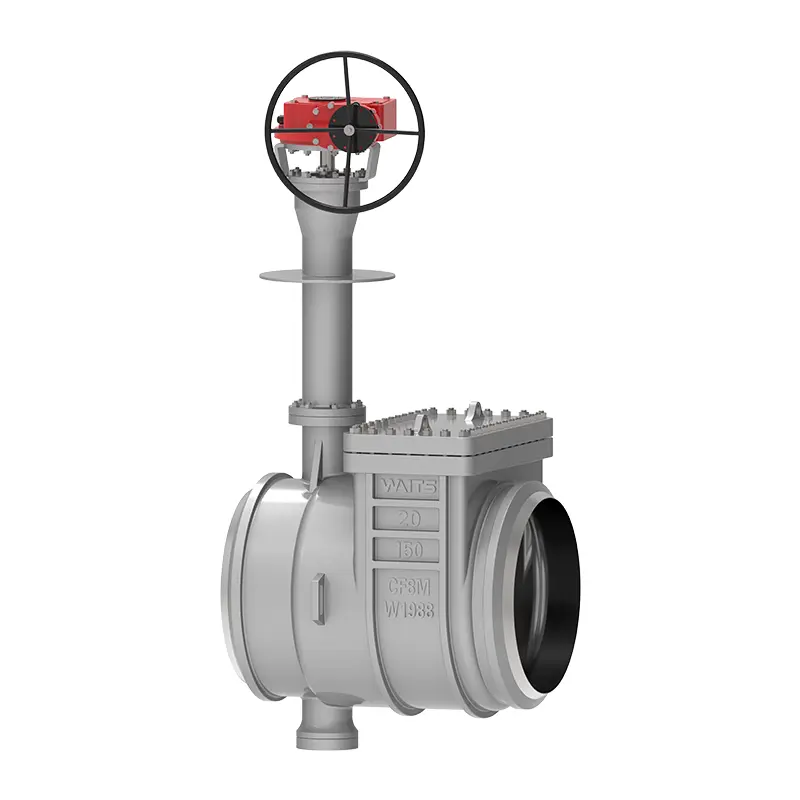

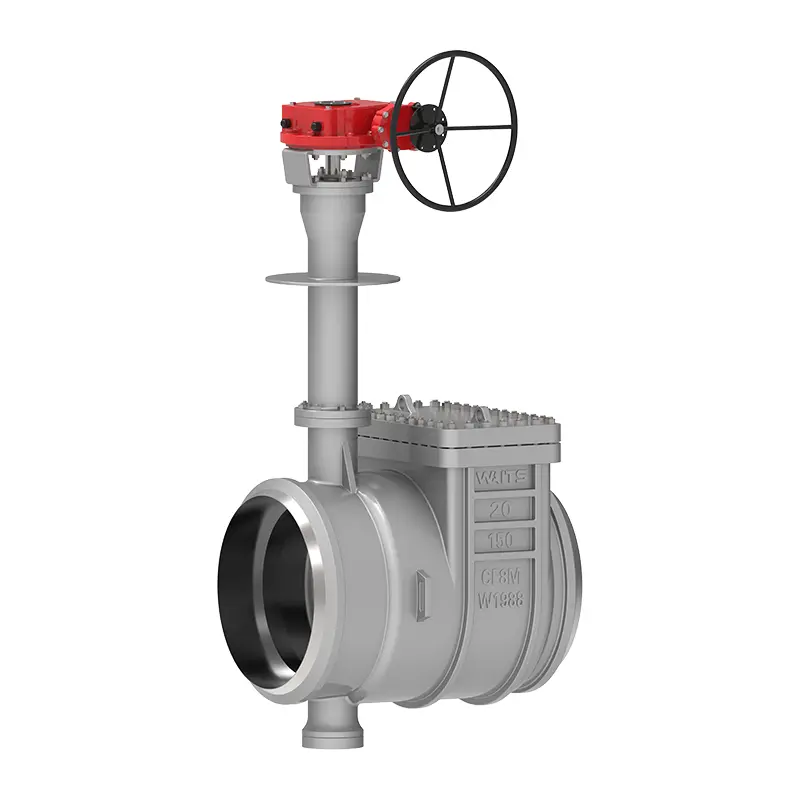

Válvula de mariposa de entrada superior criogénica

La válvula de mariposa de entrada superior criogénica es una válvula de mariposa de larga duración y ahorro de energía. Introdujimos activamente nuevas tecnologías durante el diseño y la producción, y un equipo de profesionales de la industria monitoreó las instrucciones durante todo el proceso.
Los componentes de esta válvula de mariposa incluyen principalmente el cuerpo de la válvula, la placa de mariposa, el anillo de sellado, el mecanismo de transmisión, etc. El diseño estructural adopta el diseño excéntrico bidimensional o tridimensional, y un nuevo proceso de sellado elástico o compatibilidad de sellado múltiple duro y suave se usa para reducir el torque en la operación, que es más salvaje de mano de obra y ahorro de energía.
Al mismo tiempo, la resistencia general a la corrosión, la alta resistencia a la temperatura y la resistencia al desgaste de la válvula de mariposa de entrada superior criogénica también son excelentes, lo que es suficiente para hacer frente a varias condiciones de trabajo complejas sin mantenimiento o reemplazo frecuentes.

Normas de implementación

Solicitud

Características de rendimiento

1. La válvula de mariposa de entrada superior criogénica está diseñada con bordes de bisel dobles y pequeña excentricidad. Su par alcanza el nivel principal (40% ~ 60% de sus pares), y los precios eléctricos y neumáticos correspondientes son muy ventajosos;
2. El asiento de la válvula y el anillo de sellado están diseñados como piezas separadas, y la válvula tiene un puerto de inspección para un fácil mantenimiento y reemplazo.
3. La placa de la válvula y el vástago de la válvula están diseñados con teclas dobles hacia arriba y hacia abajo, que no se atascarán a bajas temperaturas y tendrán un diseño API 609 anti-volante;
4. La superficie de sellado tiene casi cero desgaste y una larga vida útil;
5. Tiene una amplia gama de aplicaciones, incluidos dispositivos de temperatura ultra bajo, como GNL, propileno y etileno;
6. Se fugas API598 a temperatura ambiente y 1/3 de BS6364 a bajas temperaturas. Cumple con los requisitos de sellado positivo e inverso de BS6364 a bajas temperaturas;
7. El cuerpo de la válvula y el asiento de la válvula son componentes separados, y el asiento de la válvula y el anillo de sellado pueden estar hechos de diferentes materiales;
8. Tres excentricidades: la línea central del eje se desvía de la línea central de la superficie de sellado, la línea central del eje se desvía ligeramente de la línea central de la tubería, y la línea central de la superficie de sellado del cuerpo de la válvula (cono oblicuo) forma una posición de ángulo con la línea central de la tubería;
