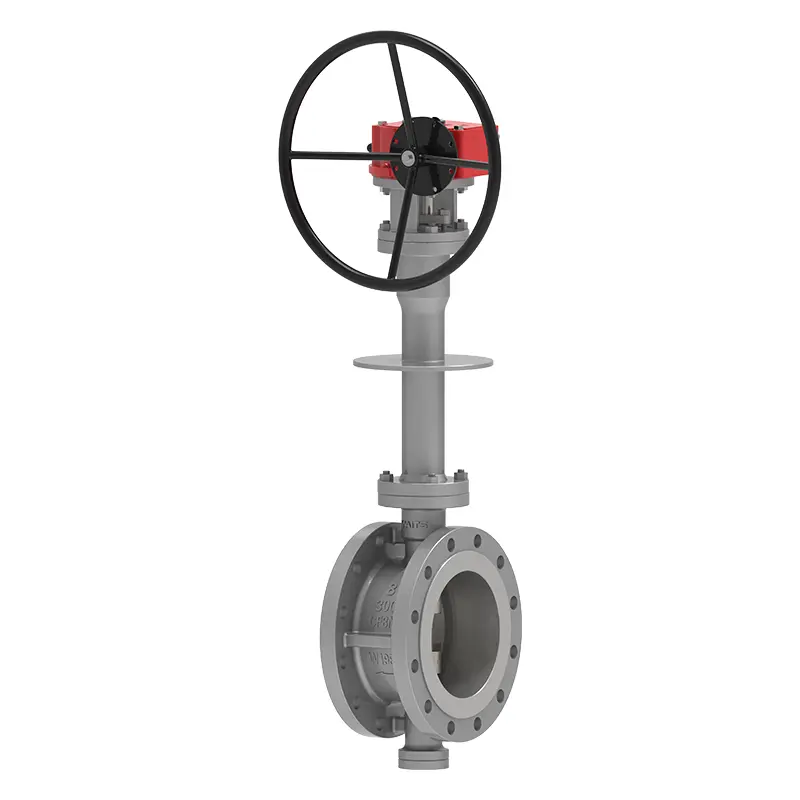

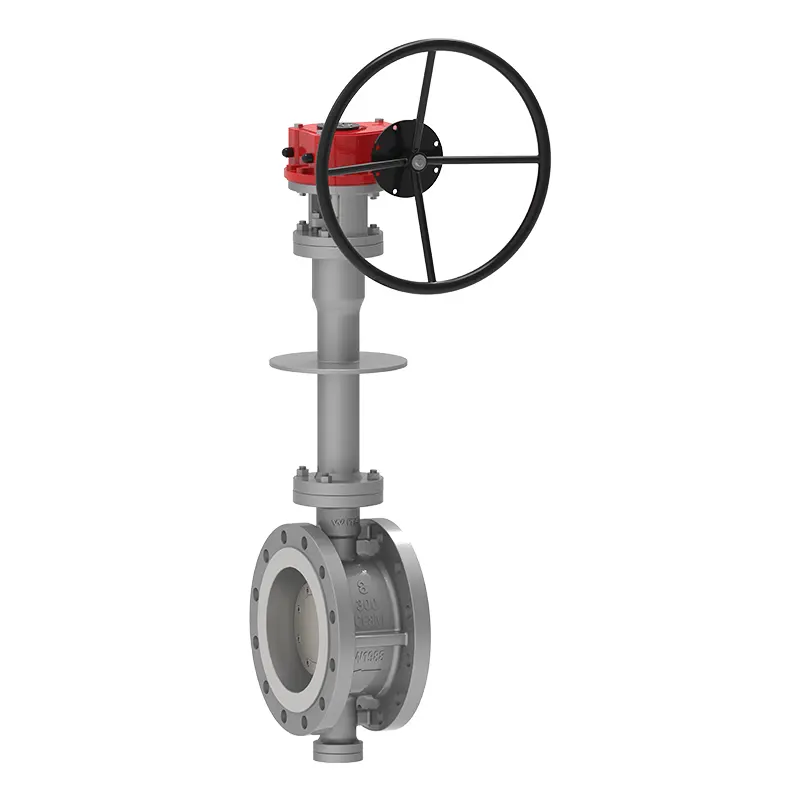

Válvula de mariposa de entrada lateral criogénica

La válvula de mariposa de entrada lateral criogénica es una válvula de mariposa de larga vida que ahorra energía recién desarrollada por Waits. Consiste en el cuerpo de la válvula, la placa de mariposa, el anillo de sellado, el mecanismo de transmisión y otros componentes principales. Su estructura adopta un diseño de principio excéntrico bidimensional o tridimensional, y aplica una nueva tecnología compatible con el sello elástico o el sello de nivel múltiple duro y suave, lo que reduce el par cuando la válvula de mariposa está en funcionamiento, ahorra más esfuerzo y energía. Dicha selección de diseño y proceso también puede garantizar la resistencia general a la corrosión, la alta resistencia a la temperatura y la resistencia al desgaste de la válvula de mariposa.

Normas de implementación

Solicitud

Características de rendimiento

1. La válvula de mariposa de entrada lateral criogénica adopta un diseño de excentricidad doble y pequeño: el par alcanza el nivel nacional principal (40% ~ 60% de los pares), y los precios eléctricos y neumáticos correspondientes son muy ventajosos;
2. El asiento de la válvula y el anillo de sellado se pueden reemplazar en línea con un diseño de compartimento de mantenimiento: el asiento de la válvula y el anillo de sellado están separados, y la válvula tiene un puerto de inspección para un fácil mantenimiento y reemplazo.
3. Las teclas dobles superior e inferior de la placa de la válvula y el vástago de la válvula pueden asegurarse de que no se atasque a bajas temperaturas, y al mismo tiempo cumplir con el diseño anti-volante API 609;
4. El par de la válvula es pequeño: la superficie de sellado es cerca de cero desgaste, lo que extiende la vida útil de la válvula;
5. Tiene una amplia gama de aplicaciones y puede usarse para dispositivos de temperatura ultra bajo como GNL, propileno y etileno;
6. Buen rendimiento de sellado: la fuga a temperatura normal es API598, y la fuga a baja temperatura es 1/3 de BS6364. Cumplir con los requisitos de sellado positivo e inversa de BS6364 a bajas temperaturas;
7. El cuerpo de la válvula y el asiento de la válvula son componentes separados: el asiento de la válvula y el anillo de sellado pueden estar hechos de diferentes materiales para cumplir con las condiciones de trabajo;
8. Tres excentricidades: la línea central del eje se desvía de la línea central de la superficie de sellado, la línea central del eje se desvía ligeramente de la línea central de la tubería, y la línea central de la superficie de sellado del cuerpo de la válvula (cono oblicuo) forma una posición angular con la línea central de la tubería;
