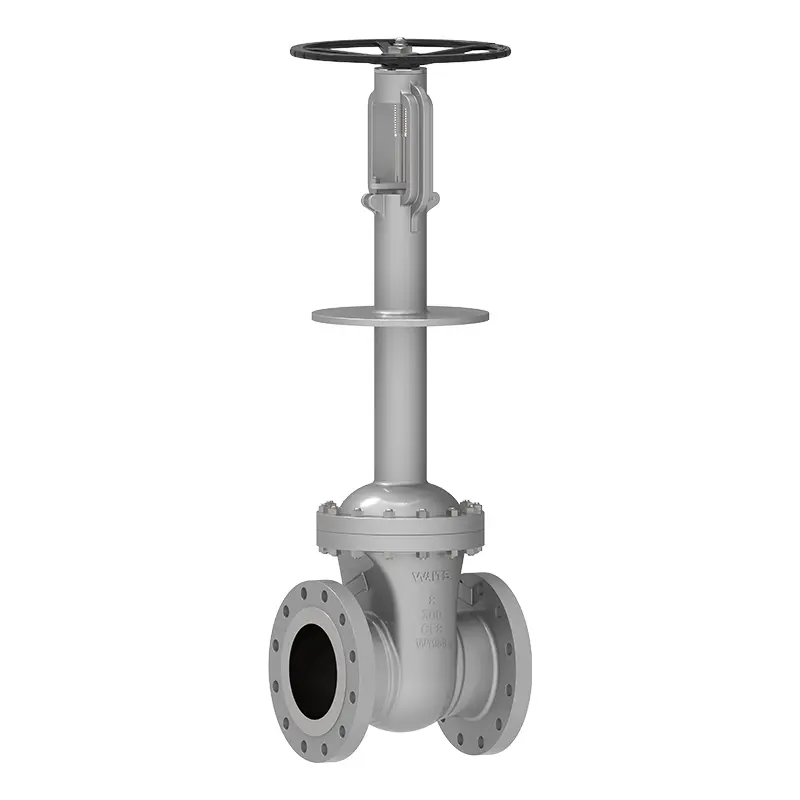

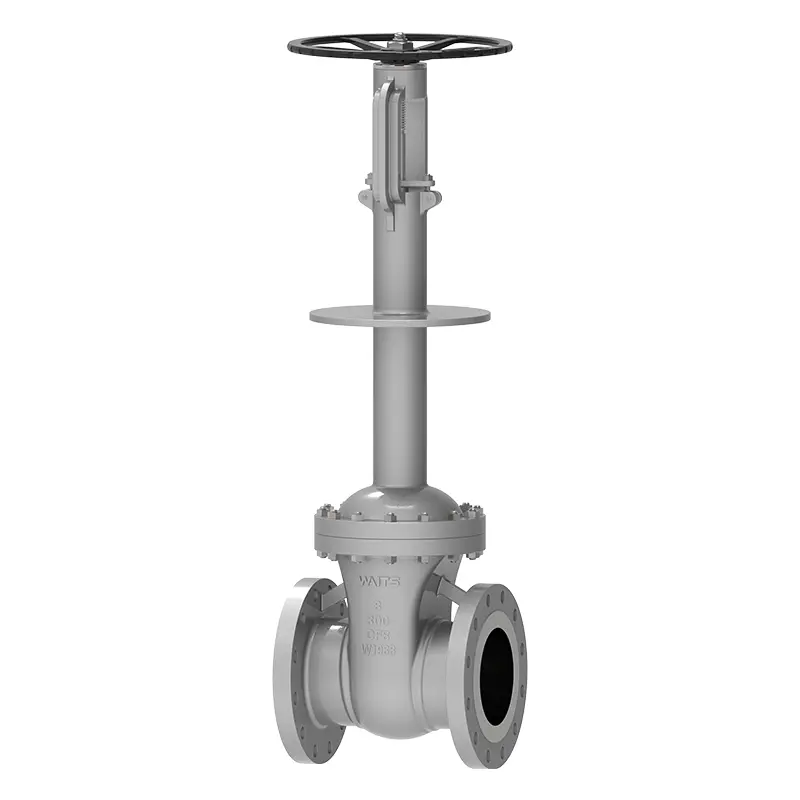

Válvula de puerta criogénica

Waits es un proveedor de integración de válvulas grande, la válvula de puerta criogénica es uno de nuestros productos. Tenemos nuestra propia base de producción, y la sede mundial se encuentra en Wenzhou, China. Los materiales de producción de los productos se seleccionan cuidadosamente y pueden proporcionar precios competitivos. Han sido bien utilizados en Arabia Saudita, Emiratos Árabes Unidos, Kuwait y la Región Norte, y pueden hacer frente a condiciones de trabajo complejas.

Enviar Consulta

Descripción del Producto

The cryogenic gate valve usually works at a temperature below -40°C and is mainly used in ethylene, liquefied natural gas plants, natural gas LPG, LNG storage tanks, receiving bases and satellite stations, air separation equipment, petrochemical tail gas separation equipment, liquid oxygen, liquid hydrogen, liquid nitrogen, liquid argon, carbon dioxide cryogenic storage tanks and tank trucks, pressure swing adsorption Equipo de producción de oxígeno, etc.

Normas de implementación

Estándares de diseño	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Normas de brida	ASME B16.10, ASME B16.25, ASME B16.5
Métodos de conexión	RF, RTJ, BW
Prueba y aceptación	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Longitud estructural	ASME B16.10,
Calificaciones de presión y temperatura	ASME B16.34 、
Prueba de inicio	API607, API6FA
Bajos estándares de fuga	ISO 15848-1, API 622
Diseño de anticorrosión	Nace Mr 0103, Nace Mr 0175

Solicitud

Tamaño	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Rango de presión	CL150 ~ CL1500 PN10 ~ PN250
Rango de temperatura	； -196 ° C ~ +150
Rango de aplicación	Se utiliza principalmente en etileno, equipos de gas natural licuado, GLP de gas natural, tanques de almacenamiento de GNL, bases de recepción y estaciones satelitales, equipos de separación de aire, equipo de separación de gas petroquímico, oxígeno líquido, hidrógeno líquido, nitrógeno líquido, líquido argon
Modo de conducción	Turbina, neumática, eléctrica
Cubierta de cuerpo/válvula de válvula	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Asiento de placa de válvula/válvula	F316/F304+HF
Vástago de válvula	F6A F304 F316 F51 F53 Monel K500
Tuerca de válvula	Aleación de cobre
Embalaje	Grafito flexible, embalaje de asbesto de grafito, politetrafluoroetileno ...

Características de rendimiento

1. Todas las piezas de la válvula de puerta criogénica en contacto con el medio se tratan estrictamente criogénicamente de acuerdo con los requisitos de la especificación antes de terminar para garantizar que las piezas puedan resistir completamente la expansión y la contracción causadas por los cambios de temperatura, y la estructura del asiento de la válvula no se deformará permanentemente debido a los cambios de temperatura;
2. Se adopta una estructura de cubierta de la válvula de cuello largo que puede proteger la caja de relleno;
3. La estructura de la puerta no se ve afectada por los cambios de temperatura y puede mantener la estabilidad y el sellado. Específicamente, se adoptan puertas elásticas y puertas abiertas;
4. El asiento de sellado superior es una estructura de revestimiento de carburo de cromo-cromo de cobalto para evitar que los materiales de acero inoxidable se morden entre sí;
5. Estructura de la superficie de sellado de asiento de la válvula y compuerta: revestimiento de carburo de tungsteno de cobalto;
6. La estructura del orificio de alivio de presión puede evitar el aumento de la presión anormal en la cavidad media. La ubicación del orificio de alivio de presión depende de la estructura de la válvula. Se puede colocar en el asiento de la válvula o en la placa de la puerta, y conectarse al extremo de entrada de la válvula;
7. La superficie del vástago de la válvula está nitrurada y endurecida para evitar rasguños de la superficie durante la abertura y el cierre de la válvula que afectan el rendimiento del sellado;
8. Selección personalizada: el embalaje se puede seleccionar como un embalaje de baja ligera de acuerdo con los requisitos del usuario para garantizar que la fuga en el embalaje de la válvula cumpla con los requisitos de protección del medio ambiente. Las mangas soldadas se pueden proporcionar de acuerdo con los requisitos del usuario. Las placas de aislamiento (placas de goteo) se pueden proporcionar de acuerdo con los requisitos del usuario.
