Válvula de bola de muñón

Waits Valve, con su línea de producción completa, puede proporcionarle productos de válvulas de bola de muñón. Tenemos una rica experiencia en diseño y fabricación de válvulas, insistiendo en la calidad del producto y los servicios relacionados, precios preferenciales de los productos y entrega oportuna. Consideramos completamente diferentes aplicaciones y adoptamos diferentes estándares de fabricación, como API6D/ISO17292/BS5351, etc.

Enviar Consulta

Descripción del Producto

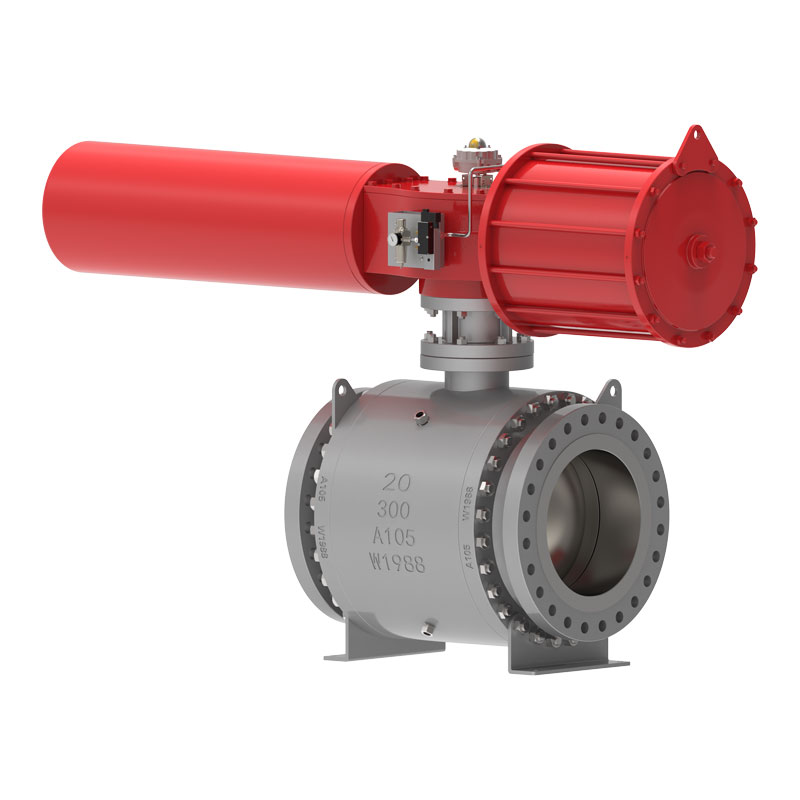

La válvula de bola Trunnion es una válvula de bola de acero, que está diseñada y fabricada teniendo plenamente en cuenta el rendimiento y la vida útil general. El cuerpo de la válvula está forjado con materiales de alta calidad, la bola está instalada y la brida intermedia y el cuello están atornillados. El asiento de válvula aguas arriba y aguas abajo son efectos de pistón único, función DBB. Al mismo tiempo, existen tres estructuras para el sellado entre el asiento de la válvula y la bola:

1. Estructura tradicional de sello blando;

2. Estructura de sello de anillo triangular;

3. Estructura de sello duro.

Estándares de implementación

Estándares de diseño	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Estándares de bridas	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Métodos de conexión	RF,RTJ,BW
Prueba y aceptación	API598, API 6D, BS12569;
Longitud estructural	ASME B16.10, BS 558, BS12982, ISO 5752;
Niveles de presión y temperatura.	ASME B16.34,
Requisitos de protección contra incendios	API6FA API607
Estándares de fuga bajos	ISO 15848-1, API 622
Diseño anticorrosión	NACE SEÑOR 0103, NACE SEÑOR 0175

Solicitud

Tamaño	NPS 1” ~ 60” DN25~DN1500
Rango de presión	Clase 150~ 2500 PN10-PN420
Rango de temperatura	；-196 ℃ ~ +260 ℃
Rango de aplicación	Agua del grifo, aguas residuales, construcción, petróleo, industria química, alimentación, medicina, textil, electricidad, construcción naval, metalurgia, sistemas energéticos, etc.
Modo de conducción	Turbina, neumática, eléctrica.
Cuerpo de válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Piezas fundidas: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Pelota	Esfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Anillo de soporte del asiento de válvula	Anillo de soporte del asiento: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Inserto de asiento de válvula	PTFE, RPTFE, nailon, Devlon, PEEK
Vástago de válvula	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Características de rendimiento

1. El vástago de la válvula está diseñado para evitar que el vástago de la válvula sea expulsado del cuerpo de la válvula debido a un funcionamiento inadecuado.
2. La válvula de bola de muñón tiene un dispositivo ignífugo y antiestático.
3. Los puertos de inyección de grasa de sellado de emergencia están diseñados en el sello del asiento de la válvula y en el sello del vástago de la válvula. El sellado normal no depende de la grasa selladora. Cuando la superficie de sellado está dañada y provoca fugas, se puede inyectar grasa de sellado para una reparación de emergencia. Cada puerto de inyección de grasa está equipado con una válvula de inyección de grasa y una válvula unidireccional integrada.
4. Se instala una válvula de drenaje en la posición más baja del cuerpo de la válvula para ventilar y drenar la cavidad de la válvula; Se instala una válvula de ventilación en la parte superior del cuerpo de la válvula para ventilar y limpiar la cavidad de la válvula en línea. La válvula de drenaje y la válvula de ventilación pueden ser válvulas de aislamiento o juntas de descarga especiales para garantizar seguridad, confiabilidad y conveniencia.
5. Está equipado con una placa de conexión que puede combinarse con varios dispositivos de accionamiento, incluidas manijas, engranajes helicoidales, varillaje eléctrico, neumático, gas-líquido, varillaje electrohidráulico, etc.
6. La válvula con extremos soldados puede ajustar el material del extremo de la válvula (sección de transición) de acuerdo con el grado del material de la tubería del usuario para garantizar la adaptabilidad y soldabilidad de la resistencia del material. Para válvulas con manguitos en ambos extremos, la longitud de los manguitos puede garantizar que las operaciones de soldadura en el sitio no afecten los materiales de sellado.
7. Diseño enterrado. Para las válvulas enterradas, el vástago de la válvula se alarga según las necesidades del proyecto para facilitar las operaciones sobre el suelo, y los correspondientes dispositivos de inyección de grasa, descarga de aguas residuales y ventilación se extienden desde la tubería hasta el suelo. La altura de la válvula enterrada y elevada la proporciona el cliente.
