Válvula de bola criogénica de entrada lateral

Si busca válvulas de bola criogénicas de entrada lateral de alto rendimiento, Waits puede satisfacer sus necesidades. Somos un gran proveedor de integración de válvulas, fundado en los Estados Unidos en 1994, ingresamos a China en 2008 y tenemos bases de producción en Tianjin y Wenzhou. Tenemos una rica experiencia en la industria y nos mantenemos al día, introduciendo activamente la mejor tecnología y equipos de producción de la industria para garantizar la calidad del producto.

Enviar Consulta

Descripción del Producto

La válvula de bola criogénica de entrada lateral es adecuada para condiciones de trabajo con temperaturas de hasta -196 ℃ y se usa ampliamente en gas natural licuado, gas licuado de petróleo, separación de aire y otras industrias criogénicas. En la producción, aplicamos tecnología avanzada internacional y adoptamos el anillo de sellado LIP SEAL para mantener la válvula con un excelente rendimiento de sellado en la aplicación. Al mismo tiempo, esta serie de válvulas puede realizar mantenimiento en línea.

Estándares de implementación

Estándares de diseño	API 6D y BS6364
Métodos de conexión	RF,RTJ,BW
Prueba y aceptación	API598 y BS6364
Longitud estructural	ASME B16.10
Niveles de presión y temperatura.	ASME B16.34,
Requisitos de protección contra incendios	API6FA API607
Estándares de fuga bajos	ISO 15848-1, API 622
Diseño anticorrosión	NACE SEÑOR 0103, NACE SEÑOR 0175

Solicitud

Tamaño	NPS1-1/2″~ 48”DN40~DN1200
Rango de presión	Clase 150~ 2500 PN10-PN420
Rango de temperatura	-196°C ~ +120°C
Rango de aplicación
Modo de conducción	Turbina, neumática, eléctrica.
Cuerpo de válvula	Forjados: A182 F304, F304L, F316, F316L, etc. Piezas fundidas: A351 CF3, CF8, CF3M, CF8M, etc.
Pelota	A182 F304/F304L/F316/F316L+Ni60
Anillo de soporte del asiento de válvula	A182 F304/F304L/F316/F316L/STL Superposición
Inserto de asiento de válvula	PCTFE
Vástago de válvula	XM-19, Gr660 Ty2/HT

Características de rendimiento

Diseños y tecnologías clave en válvulas de bola de entrada lateral criogénicas:
● El doble sello de labio + empaquetadura del vástago de la válvula puede reducir la cantidad de empaquetadura.
● El diseño asistido por elementos finitos se utiliza para obtener el espesor de pared óptimo de la tapa de válvula extendida para garantizar el mejor efecto de enfriamiento.
● El diseño de ranura en arco de la tapa de válvula extendida aumenta el área de enfriamiento y mejora el efecto de enfriamiento.
● El diseño de la placa de goteo aumenta el área de enfriamiento y evita que el embalaje se congele; Evita eficazmente que el agua condensada gotee sobre el cuerpo de la válvula.
● El sello doble de sello de labio + junta se coloca en la conexión de la cubierta del cuerpo para evitar fugas.
● El asiento de la válvula adopta una estructura DIB-2, que puede garantizar que la presión en la cavidad intermedia se libere de manera estable hacia el lado especificado cuando la presión excede el límite.
● El sello del asiento de la válvula es una estructura Lip-sea, que tiene tanto la compensación elástica del resorte como el rendimiento de sellado elástico a baja temperatura del PTFE, lo que garantiza un excelente efecto de sellado a bajas temperaturas.
● La superficie de sellado del asiento de la válvula es CTFE importado, que aún tiene buena elasticidad a temperaturas ultrabajas para garantizar que el sello no falle.
● El diseño de estructura de capó extendido y manija larga garantiza una mejor coaxialidad de la manija de bola, el vástago de la válvula y el casquete, y una conmutación más sensible.
● Todos los sujetadores en contacto con bajas temperaturas están completamente roscados.
● La superficie de la bola está endurecida para garantizar que no se raye a bajas temperaturas.

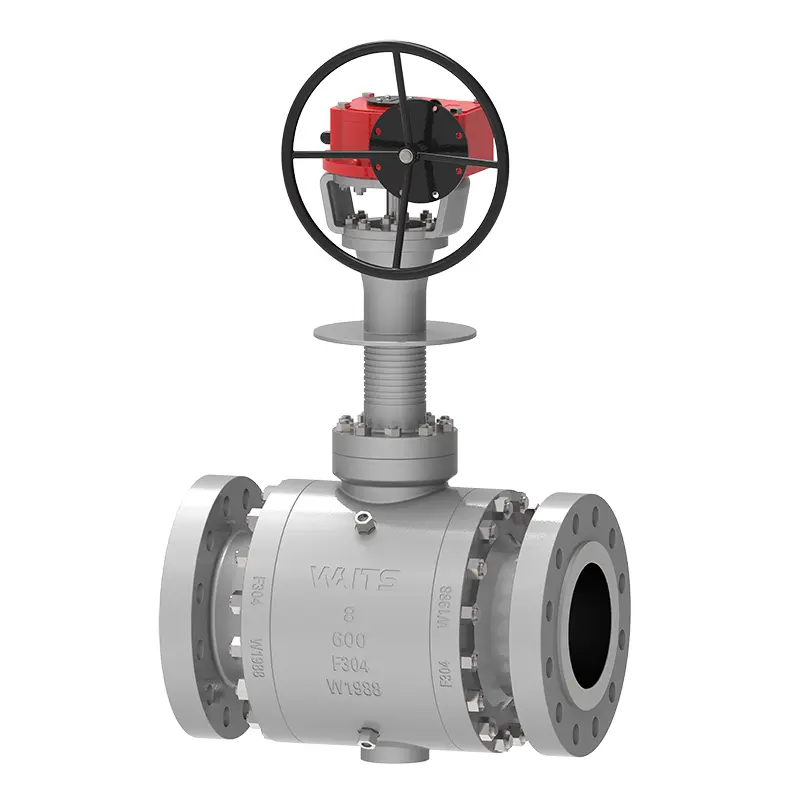

Cryogenic Side Entry Ball Valve
