Válvula de globo criogénica

Waits tiene 30 años de experiencia en la producción y fabricación de válvulas de globo criogénicas. Nos establecimos originalmente en los Estados Unidos en 1994 y entramos en China en 2008, con bases de producción en Tianjin y Wenzhou. La válvula de globo criogénica es uno de nuestros productos más populares, está diseñada para aplicaciones de temperatura ártica y puede manejar condiciones de trabajo complejas.

Enviar Consulta

Descripción del Producto

La válvula de globo criogénica está diseñada para aplicaciones que involucran temperaturas extremadamente bajas, que a menudo se encuentran en industrias que manejan gas natural licuado (GNL), nitrógeno líquido y otros fluidos criogénicos.

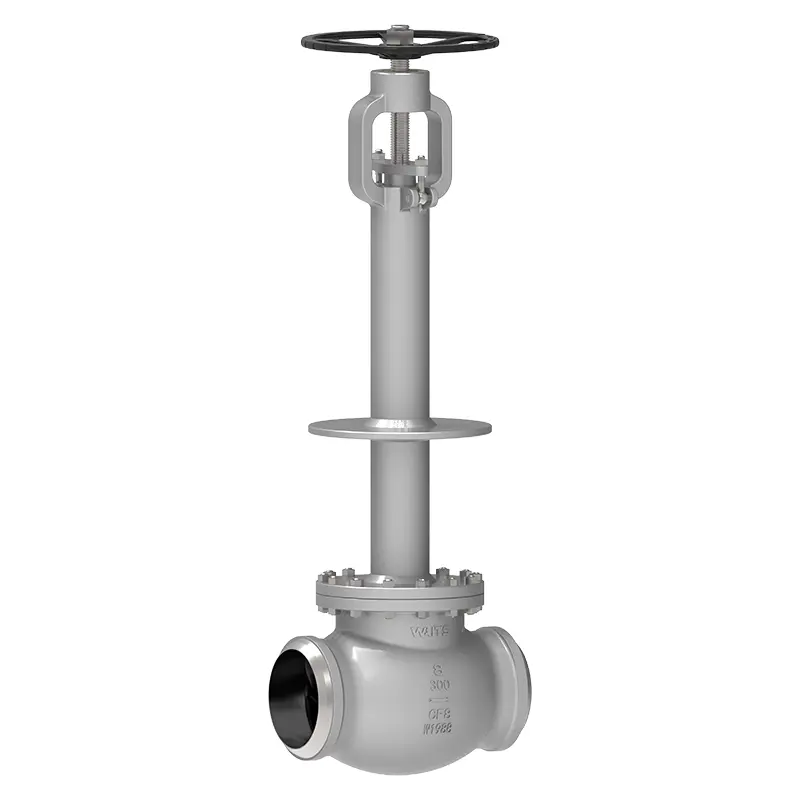

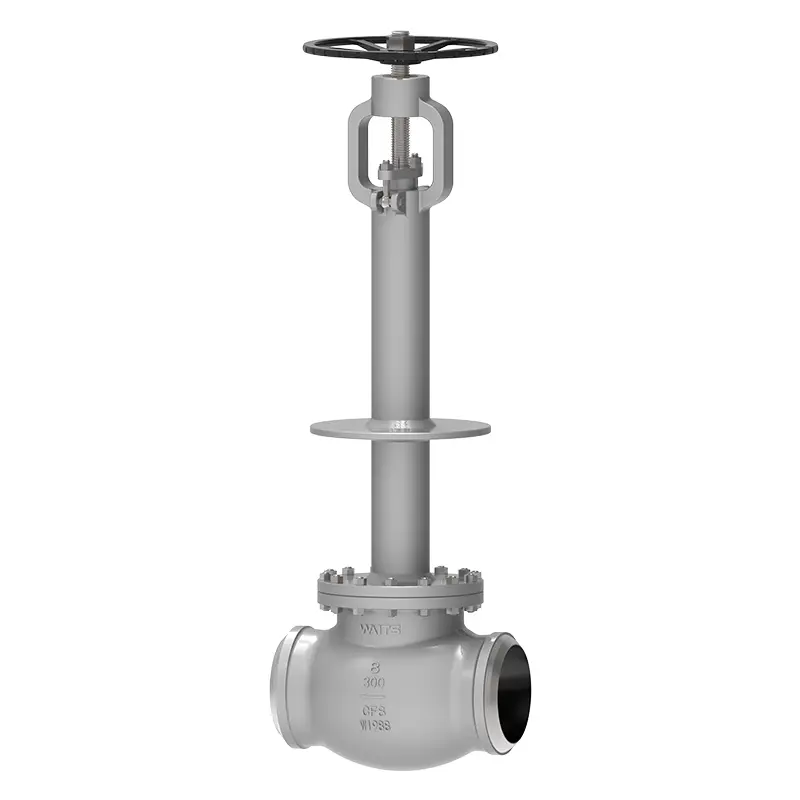

Esta válvula cuenta con un capó extendido para un aislamiento adecuado y para evitar que el vástago se congele. Fabricado íntegramente en acero inoxidable y otros materiales criogénicos, garantiza durabilidad y funcionamiento suave incluso a temperaturas tan bajas como -196°C.
La válvula de globo criogénica también presenta capacidades de estrangulación precisas y un mecanismo de sellado, que son esenciales para mantener el control y la seguridad en entornos criogénicos exigentes. Waits insiste en la calidad como su principal prioridad y, al mismo tiempo, le ofrece precios competitivos.

Estándares de implementación

Estándares de diseño	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Estándares de bridas	ASME B16.10, ASME B16.25, ASME B16.5
Métodos de conexión	RF, RTJ, BW
Prueba y aceptación	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Longitud estructural	ASME B16.10,
Clasificaciones de presión y temperatura.	ASME B16.34,
Prueba ignífuga	API607, API6FA
Estándares de fuga bajos	ISO 15848-1, API 622
Diseño anticorrosión	NACE SEÑOR 0103, NACE SEÑOR 0175

Solicitud

Tamaño	NPS 2″ ~ NPS 24″ DN50~ DN600
Rango de presión	CL150~ CL1500 PN10~ PN250
Rango de temperatura	；-196°C ~ +150°C
Rango de aplicación	Se utiliza principalmente en etileno, equipos de gas natural licuado, gas natural LPG, tanques de almacenamiento de GNL, bases receptoras y estaciones satelitales, equipos de separación de aire, equipos de separación de gases de cola petroquímicos, oxígeno líquido, hidrógeno líquido, nitrógeno líquido, argón líquido.
Modo de conducción	Turbina, neumática, eléctrica.
Cuerpo de válvula/tapa de válvula	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Placa de válvula/asiento de válvula	F316/F304+HF
Vástago de válvula	F6A F304 F316 F51 F53 Monel K500
Tuerca del vástago de la válvula	Aleación de cobre
Embalaje	Grafito flexible, empaquetadura de amianto de grafito, politetrafluoroetileno...

Características de rendimiento

1. Las piezas de la válvula en contacto con el medio se tratan estrictamente criogénicamente de acuerdo con los requisitos de la especificación antes del acabado y pueden resistir la expansión y contracción causadas por los cambios de temperatura, y la estructura del asiento de la válvula no se deformará permanentemente debido a cambios de temperatura;
2. La válvula de globo criogénica adopta una estructura de capó de cuello largo que puede proteger el prensaestopas;
3. Se adopta una estructura de compuerta que puede mantener un sellado confiable independientemente de los cambios de temperatura;
4. El asiento de sellado superior está soldado con una estructura de carburo de tungsteno, cromo-cobalto;
5. El asiento de la válvula y la superficie de sellado de la compuerta están soldados con una estructura de carburo de tungsteno, cromo y cobalto;
6. La estructura del orificio de alivio de presión se utiliza para evitar un aumento anormal de presión en la cavidad intermedia, y la posición del orificio de alivio de presión depende de la estructura de la válvula;
7. La superficie del vástago de la válvula está nitrurada y endurecida para evitar que los rayones en la superficie durante el proceso de apertura y cierre de la válvula de globo criogénica afecten el rendimiento;
8. El empaque se puede seleccionar como empaque de baja fuga de acuerdo con los requisitos del usuario para garantizar que la fuga en el empaque de la válvula cumpla con los requisitos de protección ambiental. Además, también podemos proporcionar manguitos de soldadura según los requisitos del usuario.
