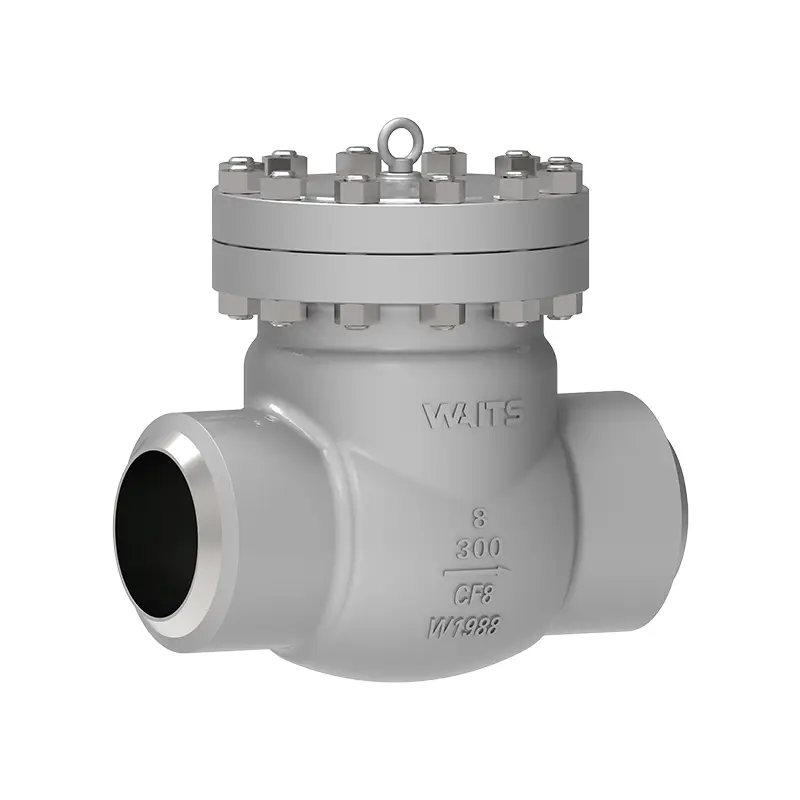

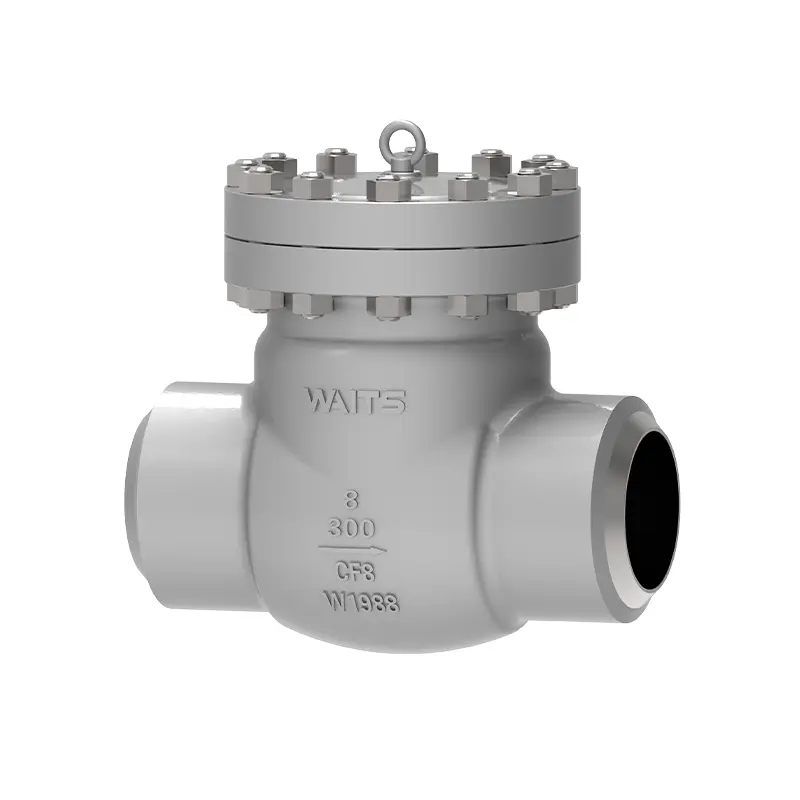

Válvula de control de columpio criogénico

La válvula de control de swing criogénica es un producto de alta calidad fabricado por Waits Valve, y podemos proporcionarle un precio competitivo, un rendimiento de alto costo. Este producto se ha utilizado bien en Arabia Saudita, los Emiratos Árabes Unidos, Kuwait y la Región Norte. Esperamos establecer relaciones cooperativas a largo plazo con más clientes y crear un futuro ganador.

Enviar Consulta

Descripción del Producto

La válvula de retención de swing criogénica se utiliza en el sistema de gestión de equipos criogénicos de almacenamiento y transporte de líquidos para evitar el flujo de retorno de los medios criogénicos. Tiene las características de conmutación flexible y sellado confiable.
Cuando el medio fluye en la dirección especificada, el disco de la válvula se abre por la fuerza del medio; Cuando el medio fluye hacia atrás, debido al peso propio del disco de la válvula y la fuerza de reacción del medio, el disco de la válvula y la superficie de sellado del asiento de la válvula están firmemente cerrados, logrando así el propósito de evitar el flujo de retorno del medio.
Medios aplicables: metano, gas natural licuado, hexeno, dióxido de carbono, amoníaco líquido, oxígeno líquido, nitrógeno líquido, hidrógeno líquido y otros medios criogénicos.

Normas de implementación

Estándares de diseño	BS1868, API602, ASME16.34
Normas de brida	ASME B16.10, ASME B16.25, ASME B16.5
Métodos de conexión	RF, RTJ, BW
Prueba y aceptación	API598, API6D,
Longitud estructural	ASME B16.10,
Calificaciones de presión y temperatura	ASME B16.34 、
Prueba de inicio	API607, API6FA
Bajos estándares de fuga	ISO 15848-1, API 622
Diseño de anticorrosión	Nace Mr 0103, Nace Mr 0175

Solicitud

Tamaño	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Rango de presión	CL150 ~ CL500 PN10 ~ PN250
Rango de temperatura	； -196 ° C ~ +150 ° C
Rango de aplicación	Se utiliza principalmente en etileno, equipos de gas natural licuado, GLP de gas natural, tanques de almacenamiento de GNL, bases receptores y estaciones satelitales, equipos de separación de aire, equipo de separación de gas petroquímico, oxígeno líquido, hidrógeno líquido, nitrógeno líquido, argon líquido, líquido, argon, argon,
Modo de conducción
Cubierta de cuerpo/válvula de válvula	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Asiento de placa de válvula/válvula	F316/F304+HF
Vástago de válvula	F6A F304 F316 F51 F53 Monel K500
Tuerca de válvula	Aleación de cobre
Embalaje	Grafito flexible, embalaje de asbesto de grafito, politetrafluoroetileno ...

Características de rendimiento

1. Pequeña resistencia de líquido.
2. La válvula de retención de oscilación criogénica se puede instalar horizontal o verticalmente.
3. Pretratamiento de nitrógeno líquido de baja temperatura de piezas.
4. La cubierta de la válvula adopta la cubierta de la válvula del perno, la cubierta de la válvula de soldadura y la cubierta de la válvula auto-testigo de presión.
