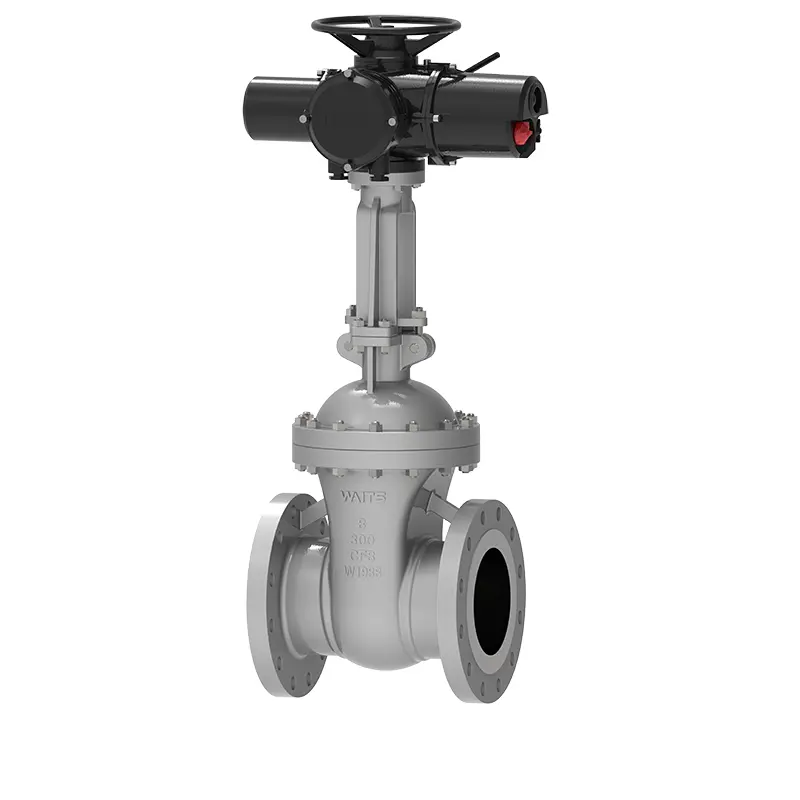

La válvula de puerta API 600 eléctrica es un producto de válvula avanzado y de alta calidad diseñado y fabricado por Waits. Somos profesionales y seguimos aprendiendo y avanzando, manteniendo pioneros e innovadores. Los productos de la válvula tienen un buen rendimiento de sellado, una operación fácil, pueden controlar eficientemente el flujo medio en el sistema de tuberías industriales y son asequibles.
La válvula de puerta API 600 eléctrica es una válvula muy útil incluso en diferentes campos industriales, y el precio de fábrica que podemos proporcionarle es barato y rentable. La válvula Waits consideró completamente la resistencia al sellado y el desgaste del producto durante el proceso de diseño y fabricación, y para que la válvula funcione de manera estable durante más tiempo, elegimos materiales de alta calidad, se utilizan procesos estrictos de producción e inspección de calidad durante todo el proceso.
Esta válvula se usa ampliamente en los sistemas de tuberías industriales en el sudeste asiático, América del Norte, Europa y otras regiones, y se usa comúnmente en petróleo, industria química, conservación de agua, etc.
Normas de implementación
Estándares de diseño | API 6D API600, API603, ASME B16.34, de 3352, EN1984 |
Normas de brida | ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545; |
Métodos de conexión | RF, RTJ, BW |
Prueba y aceptación | API598, API6D, DIN 3230, EN 12569 |
Longitud estructural | ASME B16.10, DIN3202, EN 558-1 |
Calificaciones de presión y temperatura | ASME B16.34 、 |
Prueba de inicio | API607, API6FA |
Bajos estándares de fuga | ISO 15848-1, API 622 |
Diseño de anticorrosión | Nace Mr 0103, Nace Mr 0175 |
Solicitud
Tamaño | NPS 2 ″ ~ NPS 48 ″ DN50 ~ DN1200 |
Rango de presión | CL150 ~ CL2500 PN10 ~ PN420 |
Rango de temperatura | ; -40 ° C ~ +600 ° C |
Rango de aplicación | Agua del grifo, aguas residuales, construcción, petróleo, industria química, alimentos, medicina, textiles, electricidad, construcción naval, metalurgia, sistema de energía, etc. |
Modo de conducción | Turbina, neumática, eléctrica |
Cubierta de cuerpo/válvula de válvula | (A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), ALLOY 20, MONEL ... |
Asiento de placa de válvula/válvula | WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL |
Vástago de válvula | F6A F304 F316 F51 F53 Monel K500 |
Tuerca de válvula | Aleación de cobre |
Embalaje | Grafito flexible, embalaje de asbesto de grafito, politetrafluoroetileno ... |
Características de rendimiento
1. La puerta de la válvula tiene dos superficies de sellado, formando una forma de cuña. El ángulo de cuña varía con los parámetros de la válvula, generalmente 5 °. El principio de sellado de la válvula de compuerta API 600 eléctrica debe lograr el sellado combinando herméticamente estas dos superficies de sellado con las dos superficies de sellado en el cuerpo de la válvula cuando están encajadas.
2. Según las diferentes formas en que el vástago de la válvula impulsa la puerta para que se abran y cierre, se puede dividir específicamente en válvulas de compuerta de tallo y válvulas de compuerta de tallo ocultas. De acuerdo con las diferentes formas de la estructura de la puerta, se puede dividir en válvulas de puerta elástica y válvulas de puerta rígidas.
3. El cuerpo de la válvula de esta válvula es una fundición, que está conectada a la cubierta de la válvula con pernos, y la brida media está sellada con una junta de herida en espiral. También podemos usar anillos de metal para conectarse de acuerdo con los requisitos especiales de los clientes.
4. El canal no está obstruido, el coeficiente de flujo es pequeño y la superficie de sellado está menos erosionada y corroída por el medio.
5. La superficie de sellado está hecha de acero de aleación o aleación dura, con buena resistencia al desgaste y resistencia a la abrasión.
6. Se utiliza un relleno de grafito flexible, que tiene un buen sellado y operación flexible.
7. La dirección del flujo del medio no está restringida, no hay perturbación y la presión no se reduce.
8. La válvula de puerta API eléctrica 600 tiene forma simple, longitud de estructura corta y amplio rango de aplicación.
