Válvula de bola de muelle por neumático

Waits es un fabricante de la válvula de bola de mierda neumática con su sede global en China. Podemos proporcionar a los clientes en el mercado mundial una oferta estable y precios competitivos. La rica experiencia de la industria y el equipo profesional nos ayudan a mejorar aún más la calidad del producto y los niveles de servicio relacionados. Se pueden usar diferentes estándares de fabricación en la producción, como API6D/ISO17292/BS5351, etc.

Enviar Consulta

Descripción del Producto

La válvula de bola de trunnion neumática es una válvula de bola de acero, el cuerpo de la válvula está forjado con materiales de alta calidad, se instala la bola y la brida media y el cuello están conectados por pernos. La corriente aguas arriba y aguas abajo del asiento de la válvula son efectos de pistón único, con la función DBB. Al mismo tiempo, el sello entre el asiento de la válvula y la bola tiene tres estructuras: estructura tradicional del sello suave, estructura del sello del anillo triangular y estructura del sello duro.

Normas de implementación

Estándares de diseño	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Normas de brida	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Métodos de conexión	RF, RTJ, BW
Prueba y aceptación	API598, 6d API, BS12569;
Longitud estructural	ASME B16.10, BS 558, BS12982, ISO 5752;
Niveles de presión y temperatura	ASME B16.34 、
Requisitos de protección contra incendios	API6FA API607
Bajos estándares de fuga	ISO 15848-1, API 622
Diseño de anticorrosión	Nace Mr 0103, nace Mr 0175

Solicitud

Tamaño	NPS 1 "~ 60" DN25 ~ DN1500
Rango de presión	Clase150 ~ 2500 PN10-PN420
Rango de temperatura	； -196 ℃ ~ +260 ℃
Rango de aplicación	Agua del grifo, aguas residuales, construcción, petróleo, industria química, alimentos, medicina, textiles, electricidad, construcción naval, metalurgia, sistema de energía, etc.
Modo de conducción	Turbina, neumática, eléctrica
Cuerpo de válvula	Foras: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Monel, Castings: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bola	Esfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Anillo de soporte de asiento de la válvula	Anillo de soporte del asiento: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Inserto del asiento de la válvula	PTFE, RPTFE, Nylon, Devlon, Peek
Vástago de válvula	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Características de rendimiento

1. El vástago de la válvula está diseñado con consideración para una posible operación inadecuada, por lo que se adopta un diseño que puede evitar que la válvula se produzca fuera del cuerpo de la válvula.

2. La válvula neumática de la bola del muelle tiene el fuego de fuego y los dispositivos antiestáticos, que es más estable y más seguro en situaciones especiales.

3. Se proporcionan puertos de inyección de grasa de sellado de emergencia en los puntos de sellado del asiento de la válvula y el vástago de la válvula. En condiciones normales de sellado, no se confía en la grasa de sellado, pero una vez que la superficie de sellado está dañada y las fugas, la grasa de sellado puede inyectarse para la reparación de emergencia. Cada puerto de inyección de grasa está equipado con una válvula de inyección de grasa y una válvula de retención previa a la bola.

4. Se instala una válvula de drenaje en la parte inferior del cuerpo de la válvula para el escape y el drenaje de la cavidad de la válvula; Se instala una válvula de escape en la parte superior del cuerpo de la válvula para el escape en línea y la limpieza de la cavidad de la válvula. La válvula de drenaje y la válvula de escape pueden ser válvulas de aislamiento o juntas especiales de descarga.

5. El producto está equipado con una placa de conexión para que coincida con varios dispositivos de accionamiento.

6. El material final de la válvula se puede ajustar de acuerdo con el grado de material específico de la tubería del usuario. Si es una válvula con mangas en ambos extremos, la longitud de la manga puede garantizar que la operación de soldadura en el sitio no afecte el material de sellado.

7. Se adopta el diseño enterrado directo. Para este tipo de válvula enterrada directa, el vástago de la válvula debe alargarse de acuerdo con el proyecto para facilitar la operación del suelo y extenderse desde la tubería hasta el suelo para el relleno de grasa correspondiente, la descarga de aguas residuales y los dispositivos de ventilación. El cliente proporciona la altura de la válvula enterrada directa.

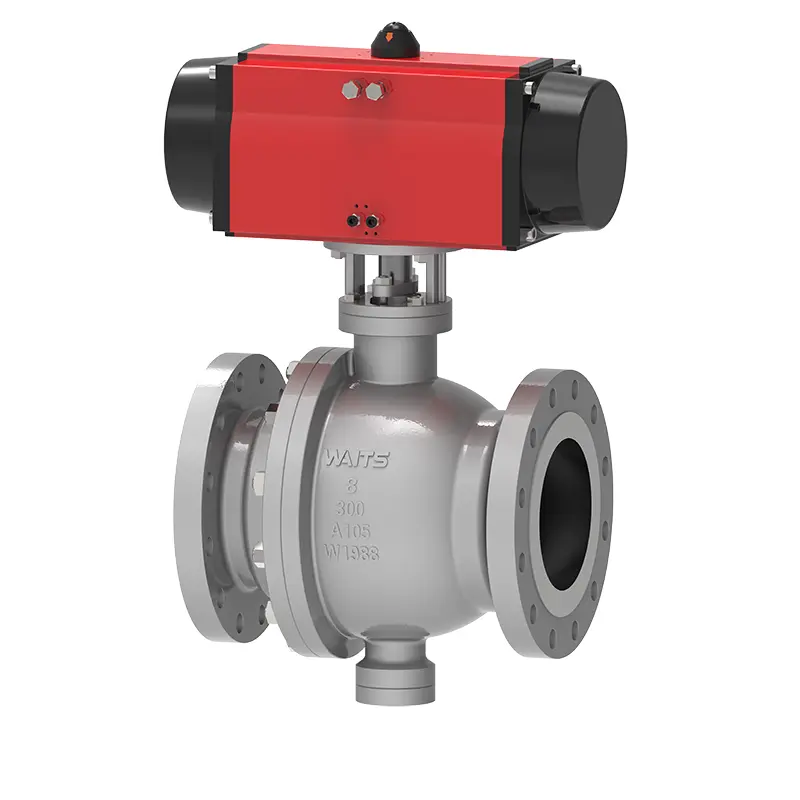

Pneumatic Trunnion Ball Valve
