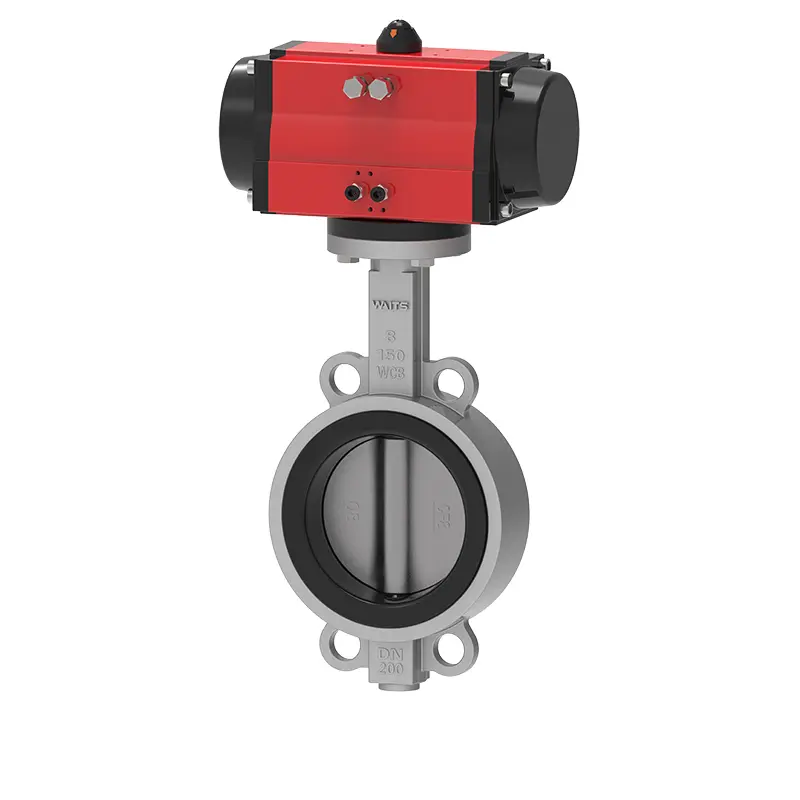

Válvula de mariposa suave asentada oblea neumática

Waits tiene mucha experiencia en la fabricación de válvulas neumáticas, y la válvula de mariposa suave de la oblea neumática es uno de sus productos. Hemos capacitado a nuestro propio equipo profesional y tenemos bases de producción en Tianjin y Wenzhou, con suministro estable y precios competitivos. Este material de la válvula de mariposa neumática es seguro y ecológico, y también se puede utilizar en industrias relacionadas con alimentos.

Enviar Consulta

Descripción del Producto

La válvula de mariposa suave de la oblea neumática de Waits Valve ha realizado ajustes en el diseño del aspecto de rendimiento. A través de un diseño cuidadoso, investigación, desarrollo y fabricación, proporciona a los clientes en el mercado global mejores productos y experiencia de uso.

1. Utilice goma de asiento de válvula altamente elástico

El contenido de goma del asiento de la válvula EPDM es del 50%, y simulamos más de 10,000 pruebas de apertura y cierre para garantizar la estabilidad del rendimiento del sellado y sin fuga.

Las principales propiedades relacionadas de esta válvula son las siguientes: tierra una dureza/grado 72 ± 3, 200%de estrés por tracción/MPA≥6, resistencia a la tracción MPA≥15, alargamiento a ruptura/%≥350, deformación permanente a ruptura/%≦ 10, resistencia a la lágrima/KN.M-1≥35, deformación permanente de compresión (70 ℃*22 h, break de compresión.

Además, el asiento de la válvula está diseñado como un borde ancho. En comparación con el asiento de la válvula de borde estrecho, el asiento de la válvula de borde ancho tiene una superficie de contacto más amplia con la brida de la tubería, y el diámetro puede alcanzar casi 20 mm, lo que tiene un mejor rendimiento de sellado.

2. La placa de mariposa y el eje de la válvula están conectados sin alfileres, lo que no causará fugas y corrosión debido a la instalación de pines. Además, el método para desmontar el eje de la válvula es muy simple, lo que facilita el reemplazo del asiento de la válvula.

3. El cuerpo de la válvula está equipado con un dispositivo antiscratamiento, que es más seguro de usar en la tubería.

Normas de implementación

Estándar de diseño	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Estándar final	Estándares de implementación ANSI B16.1 Cl. 125 lb y B16.5 Cl. 150 lb De 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 y PN16 Como 2129 Tabla D y E BS 10 Tabla D y E MSS SP44 Cl. 150 lb AWWA C207 150LB ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16
Inspección y prueba	API 598 ISO 5208 EN 12266
Cara a cara	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Brida	ISO 5211

Solicitud

Temperatura de funcionamiento	-45 ℃ ~+150 ℃
TAMAÑO	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Presión de trabajo / CWP	16bar 10Bar
Caparazón	24bar 15Bar
Sello	18BAR 10BAR
Prueba de aire	6bar 6Bar
Entorno operativo	Procesamiento químico del sistema de balastos y sentimientos Plantas de desalinización, plataformas de perforación, agua potable Polvo seco, alimentos y bebidas, plantas de gas Industria minera HAVC, industria de papel, manejo de arena, agua de mar, industria azucarera Termo Técnico Técnico Agua Residuas Aguas
Método de conducción	Palanca de mano de la palanca del gusano neumático eléctrico
CUERPO	Hierro fundido dúctil de acero carbono acero inoxidable Al-Bronze
DESCT	Hierro fundido dúctil de acero carbono acero inoxidable Al-Bronze
PROVENIR	2CR13 F304 F316 F51 F53 Monel K500
ASIENTO	Buna nbr epdm viton ptfe hepdm neopreno hipalon caucho natural

Características de rendimiento

1. Válvula de mariposa suave asentada oblea neumática es una válvula pequeña y liviana que es fácil de desmontar y reparar.

2. La estructura de la válvula es simple en diseño y compacto en su conjunto. La velocidad de apertura y cierre durante la operación puede alcanzar los 90.

3. Durante la operación, el par es pequeño y más ahorrador de mano de obra.

4. En términos del importante rendimiento de sellado de la válvula, realizamos pruebas de gas estrictas para lograr fugas cero.

5. Como fabricante profesional, consideramos las necesidades personalizadas de los clientes. La válvula de mariposa asentada suave de oblea neumática puede elegir diferentes materiales de componentes y es adecuado para una variedad de medios con una amplia gama de aplicaciones.

6. Las características de flujo tienden a ser lineales y el rendimiento de ajuste es bueno.

7. A través de las pruebas, el producto se puede abrir y cerrar por decenas de miles de veces y tiene una larga vida útil.
