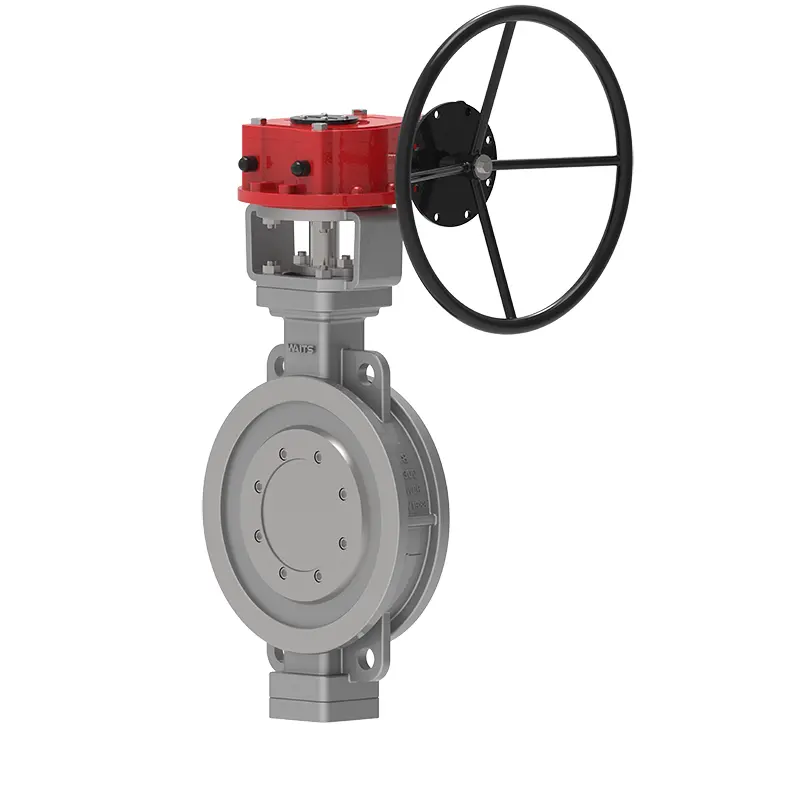

Válvula de mariposa de oblea de metal excéntrico triple

La válvula de mariposa de oblea de metal triple de metal excéntrico es una válvula de mariposa de larga vida que ahorra energía recién desarrollada por Waits. Consiste en el cuerpo de la válvula, la placa de mariposa, el anillo de sellado, el mecanismo de transmisión y otros componentes principales. Su estructura adopta un diseño de principio excéntrico bidimensional o tridimensional, sello elástico o tecnología de procesamiento compatible con sello múltiple de nivel duro y suave, lo que reduce el par de la válvula de mariposa durante la operación, logrando el efecto del ahorro de mano de obra y el ahorro de energía. Al mismo tiempo, garantiza la confiabilidad general de la válvula de mariposa en términos de resistencia a la corrosión, alta resistencia a la temperatura y resistencia al desgaste.

Normas de implementación

Solicitud

Características de rendimiento

1.
2. Sellado confiable, puede cumplir con varios estándares;
3. Buenas características de flujo y función ajustable;
4. Adoptando el principio excéntrico, la superficie de sellado es cerca de cero desgaste, lo que prolonga la vida útil de la válvula;
5. Se puede utilizar una amplia gama de aplicaciones para agua, vapor, petróleo, aire y gas y otros medios;
6. Adecuado para tuberías de diferentes temperaturas, calificaciones, corrosión y otras condiciones de trabajo;
7. Butídica de oblea de metal excéntrico triple El cuerpo de la válvula y la válvula de la válvula son componentes conectados, y la capa de la superficie de sellado del asiento de la válvula está soldada con materiales de aleación resistentes al calor y resistentes a la corrosión;
8. Tres excentricidades: la línea central del eje se desvía de la línea central de la superficie de sellado, la línea central del eje se desvía ligeramente de la línea central de la tubería, y la línea central de la superficie de sellado del cuerpo de la válvula (cono oblicuo) forma un ángulo de con la línea central de la tubería;
9. El anillo de sellado de múltiples capas se fija en la placa de la válvula, que tiene las ventajas de alta resistencia a la temperatura, fácil operación, sin fricción al abrir y cerrar, y el sellado se compensa a medida que aumenta el torque del mecanismo de transmisión al cerrar, lo que mejora el rendimiento de sellado de la valva de mariposa y prolla la vida útil;
10. El anillo de sellado de múltiples capas adopta láminas de metal laminado suave y duro, que tiene las dos ventajas de sellado duro y suave, y tiene un rendimiento de sellado de fuga cero independientemente de las condiciones de baja y alta temperatura.
