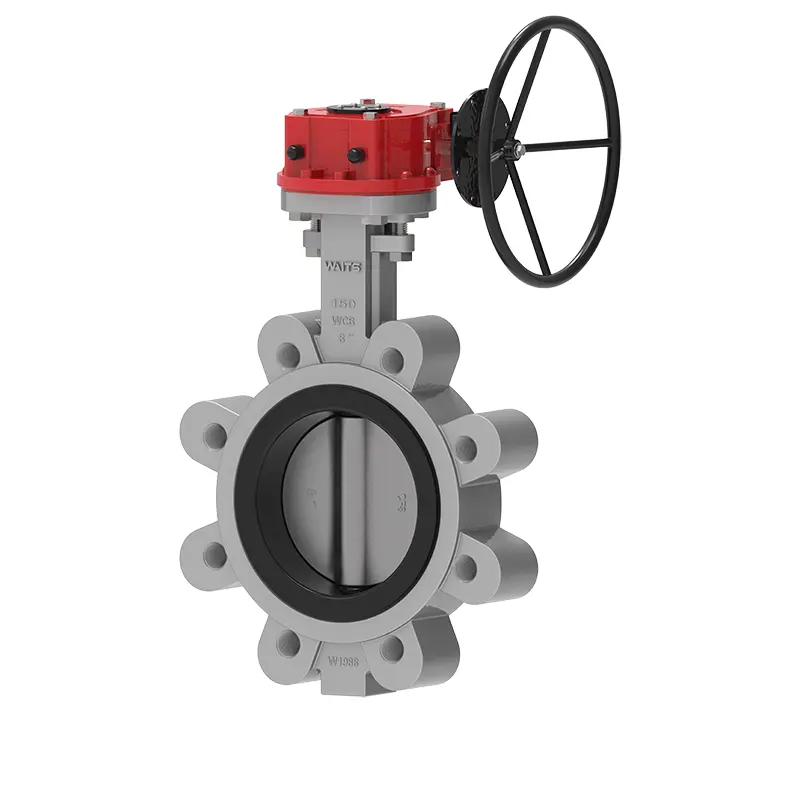

Válvula de mariposa con orejeta tipo wafer y asiento blando

La válvula de mariposa tipo oblea con asiento blando es uno de los productos que Waits puede ofrecer a clientes de todo el mundo. Su asiento de válvula de caucho está hecho de caucho natural de alta calidad cuidadosamente seleccionado por nuestros profesionales y puede usarse en tuberías de alimentos con confianza. No solo tenemos precios excelentes, sino también calidad confiable, así como servicios perfectos de adquisición y posventa.

Enviar Consulta

Descripción del Producto

Como fabricante profesional de válvulas, Waits tiene experiencia y se mantiene al día. La válvula de mariposa tipo wafer lug de asiento blando diseñada por nosotros tiene los siguientes puntos de diseño principales:
1. Caucho del asiento de válvula de alta elasticidad: El contenido de caucho del asiento de válvula EPDM es del 50%. Damos gran importancia a la calidad. La válvula ha sido simulada durante más de 10.000 veces de apertura y cierre para garantizar que no haya fugas.
Las propiedades de referencia del asiento de válvula son las siguientes: Dureza Shore A/grado 72 ±3, 200% tensión de tracción/Mpa≥6, resistencia a la tracción MPa≥15, alargamiento de rotura/%≥350, deformación permanente de rotura/%≦ 10, resistencia al desgarro/KN.m-1≥35, deformación permanente por compresión (70℃*22h, tasa de compresión 25%)/%≦20.
Al mismo tiempo, este asiento de válvula de borde ancho con un diámetro de aproximadamente 20 mm tiene una superficie de contacto más amplia con la brida de la tubería que el asiento de válvula de borde estrecho y tiene un mejor rendimiento de sellado en la instalación.
2. La placa de mariposa y el eje de la válvula están conectados sin pasadores para evitar fugas y corrosión causadas por la instalación de pasadores. Además, el eje de la válvula es fácil de desmontar, lo que facilita la sustitución del asiento de la válvula, reduciendo el coste y la dificultad de mantenimiento y sustitución.
3. El cuerpo de la válvula está equipado con un dispositivo anti-vuelo, que es más seguro.

Estándares de implementación

Estándar de diseño	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Estándar final	ANSI B16.1CL. 125 libras y B16,5 CL. 150 libras DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 y PN16 AS 2129 Tabla D y E BS 10 Tabla D y E MSS SP44 CL. 150 libras AWWA C207 150LB ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16
Inspección y prueba	API 598 ISO 5208 EN 12266
Cara a cara	ISO 5752, EN 558, MSS SP67 y API 609 DIN3202
Brida superior	ISO 5211

Solicitud

Temperatura de funcionamiento	-45℃~+150℃
TAMAÑO	2"-32" DN50-DN800 34"-80"DN850-DN2000
Presión de trabajo / CWP	16 BARRAS 10 BARRAS
Caparazón	24 BARRAS 15 BARRAS
Sello	18 BARRAS 10 BARRAS
Prueba de aire	6 BARRAS 6 BARRAS
Entorno operativo	Sistema de lastre y sentina Procesamiento químico Plantas desalinizadoras,Equipos de perforación,Agua potable Polvo seco,Alimentos y bebidas,Plantas de gas HAVC Industria minera, Industria papelera, Manipulación de arena, Agua de mar, Industria azucarera Tratamiento termotécnico de aguas Aguas residuales
Método de conducción	Palanca manual Engranaje helicoidal Eléctrico Neumático
CUERPO	Hierro fundido Hierro dúctil Acero al carbono Acero inoxidable Bronce AL
DESCT	Hierro fundido Hierro dúctil Acero al carbono Acero inoxidable Bronce AL
PROVENIR	2CR13 F304 F316 F51 F53 Monel K500
ASIENTO	BUNA NBR EPDM VITON PTFE HEPDM Neopreno Hypalon Caucho natural

Características de rendimiento

1. La válvula de mariposa con orejeta tipo oblea de asiento blando es de tamaño pequeño, liviana, fácil de instalar y fácil de desmontar y mantener.
2. La estructura es simple y compacta, con una velocidad operativa de apertura y cierre de 90.
3. El torque es pequeño durante la operación, lo que ahorra trabajo y es liviano.
4. La fuga de prueba de gas es cero y el sellado está estrictamente garantizado.
5. Se pueden seleccionar y aplicar diferentes materiales componentes a diversos medios.
6. Las características del flujo tienden a ser lineales y el rendimiento del ajuste es bueno.
7. En las pruebas de apertura y cierre, puede resistir decenas de miles de veces, lo que demuestra plenamente su larga vida útil.
8. Se puede utilizar como válvula final.
