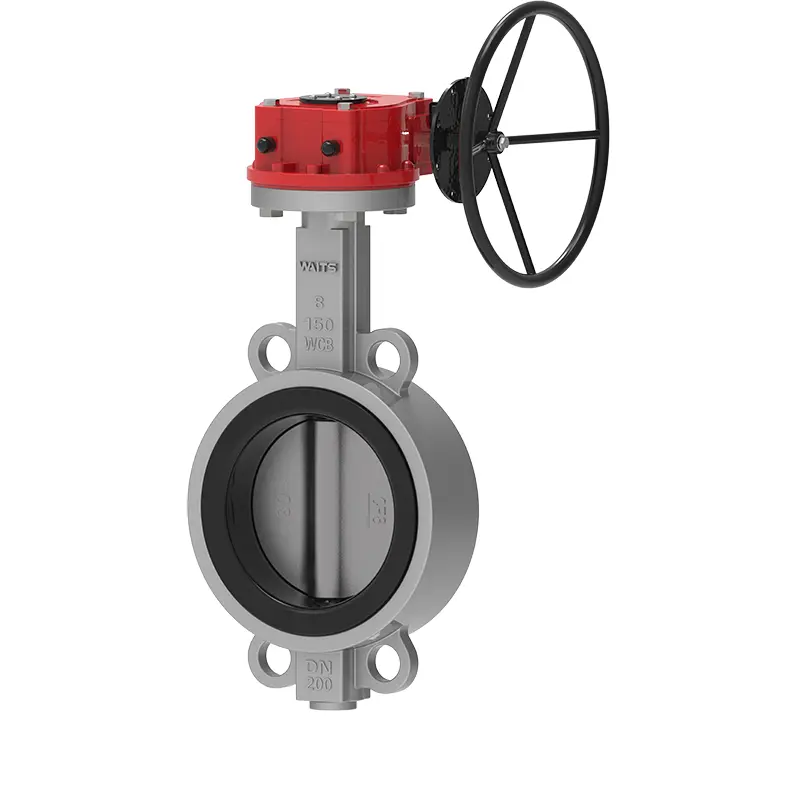

Válvula de mariposa Wafer de asiento blando

Waits es un importante fabricante y proveedor de válvulas que puede proporcionarle válvulas de mariposa tipo wafer de asiento blando. Esta válvula utiliza un asiento de válvula de caucho, preferiblemente caucho natural de alta calidad, que puede alcanzar la certificación de calidad alimentaria. Tiene una excelente aplicación en la fábrica de origen lácteo de Nueva Zelanda y en la planta desalinizadora de Israel.

Enviar Consulta

Descripción del Producto

La válvula de mariposa tipo wafer de asiento blando de Witts tiene los siguientes diseños durante el diseño y la producción, y se ha mejorado en términos de rendimiento:
1-Goma de asiento de válvula de alta elasticidad
El contenido de caucho del asiento de la válvula EPDM es del 50% y ha sido probado más de 10,000 veces en pruebas de simulación de apertura y cierre sin fugas.
Dureza Shore A/grado 72 ±3,200% tensión de tracción/Mpa≥6, resistencia a la tracción Mpa≥15, alargamiento a la rotura/%≥350, deformación permanente a la rotura/%≦10, resistencia al desgarro/KN.m-1≥35, Deformación permanente por compresión (70℃*22h, tasa de compresión 25%)/%≦20.
En comparación con el asiento de válvula de borde estrecho, el asiento de válvula de borde ancho tiene una superficie de contacto más amplia con la brida de la tubería, con un diámetro de aproximadamente 20 mm, y un mejor rendimiento de sellado en la instalación.
2-La placa de mariposa y el eje de la válvula están conectados sin pasadores, lo que puede evitar por completo las fugas y la corrosión causadas por la instalación de pasadores. El eje de la válvula es fácil de desmontar, lo que resulta conveniente para reemplazar el asiento de la válvula.
3-El cuerpo de la válvula está equipado con un dispositivo anti-vuelo, que es mejor y más seguro de usar en la tubería.

Estándares de implementación

Estándar de diseño	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Estándar final	Normas de implementación ANSI B16.1 CL. 125 libras y B16,5 CL. 150 libras DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 y PN16 AS 2129 Tabla D y E BS 10 Tabla D y E MSS SP44 CL. 150 libras AWWA C207 150LB ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16
Inspección y prueba	API 598 ISO 5208 EN 12266
Cara a cara	ISO 5752、EN 558、MSS SP67 API 609 DIN3202
Brida superior	ISO 5211

Solicitud

Temperatura de funcionamiento	-45℃~+150℃
TAMAÑO	2"-32" DN50-DN800 34"-80"DN850-DN2000
Presión de trabajo / CWP	16BAR 10BAR
Caparazón	24BAR 15BAR
Sello	18BAR 10BAR
Prueba de aire	6BAR 6BAR
Entorno operativo	Sistema de lastre y sentina Procesamiento químico Plantas desalinizadoras,Equipos de perforación,Agua potable Polvo seco,Alimentos y bebidas,Plantas de gas HAVC Industria minera, Industria papelera, Manipulación de arena, Agua de mar, Industria azucarera Tratamiento termotécnico de aguas Aguas residuales
Método de conducción	Palanca manual Engranaje helicoidal Eléctrico Neumático
CUERPO	Hierro fundido Hierro dúctil Acero al carbono Acero inoxidable Bronce AL
DESCT	Hierro fundido Hierro dúctil Acero al carbono Acero inoxidable Bronce AL
PROVENIR	2CR13 F304 F316 F51 F53 Monel K500
ASIENTO	BUNA NBR EPDM VITON PTFE HEPDM Neopreno Hypalon Caucho natural

Características de rendimiento

1. La válvula de mariposa tipo wafer de asiento blando es de tamaño pequeño, liviana y fácil de desmontar y reparar.
2. La estructura es simple y compacta, con una velocidad operativa de apertura y cierre de 90.
3. El par de trabajo es pequeño, ahorra trabajo y es liviano.
4. En términos de rendimiento de sellado, la fuga de prueba de gas es cero, lo cual está muy garantizado.
5. Se pueden seleccionar y aplicar diferentes materiales componentes a diversos medios.
6. Las características del flujo tienden a ser lineales y el rendimiento del ajuste es bueno.
7. El número de pruebas de apertura y cierre puede llegar a decenas de miles de veces y la vida útil es larga.
