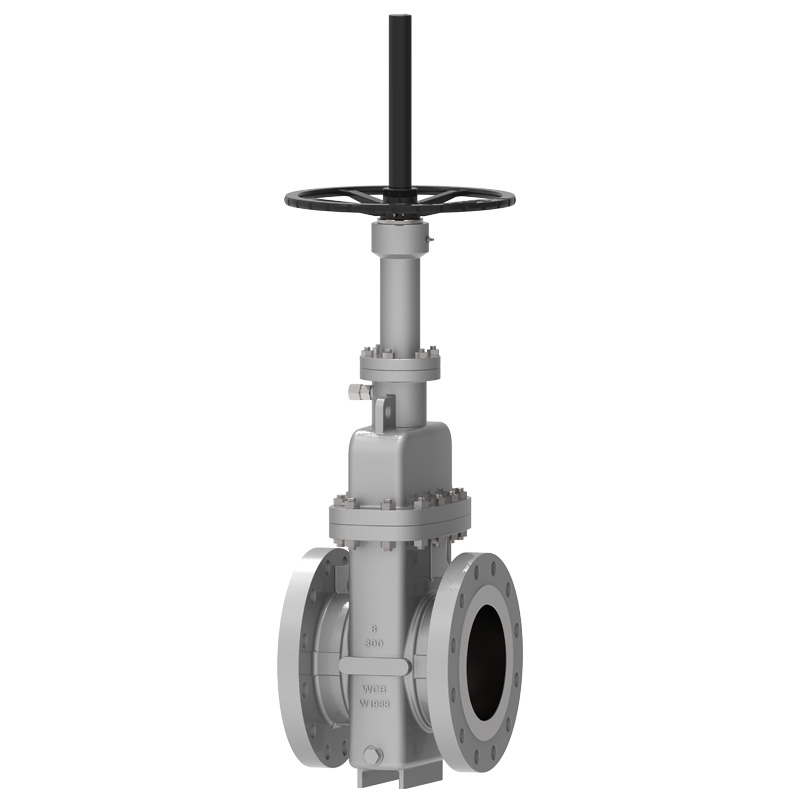

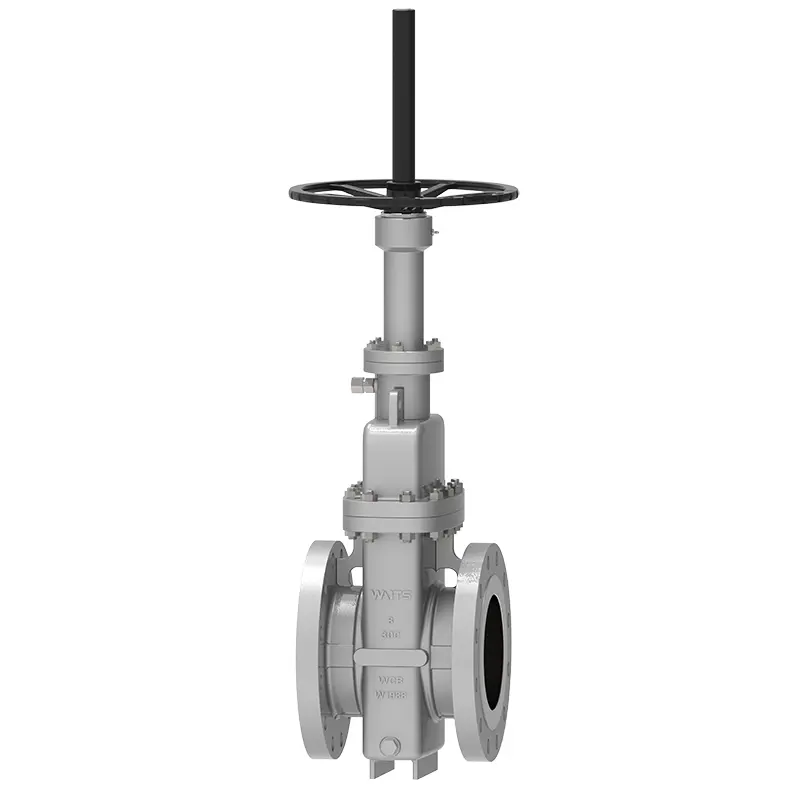

Válvula de compuerta plana de disco único

La válvula de compuerta plana de disco único es una válvula deslizante con una compuerta paralela como parte de cierre. Su parte de cierre es una compuerta única, y la fuerza de presión de la compuerta contra el asiento de la válvula está controlada por la presión media que actúa sobre la compuerta flotante o el asiento de la válvula flotante. La válvula de compuerta plana desarrollada y producida por Waits tiene las características de elasticidad y precarga, asiento de válvula estructural con sellado simultáneo de los asientos de sellado aguas arriba y aguas abajo, asiento de válvula con función de autolimpieza y actuador de válvula y válvula independientes. Según los requisitos del cliente, la puerta se puede dividir en tipos con orificios de desvío, sin orificios de desvío, portón ajustable, etc.

Estándares de implementación

Solicitud

Características de rendimiento

Hay tres tipos de estructuras de cuerpos de válvulas: fundición, soldadura y forja.
La válvula de compuerta plana de disco único adopta una estructura con un sello de junta tórica y un asiento de válvula flotante con precarga, lo que hace que la válvula de compuerta plana esté sellada bidireccionalmente en la entrada y salida. Y el par de apertura y cierre de esta estructura es sólo la mitad del de una válvula normal, por lo que la válvula se puede abrir y cerrar fácilmente. El asiento de la válvula adopta un anillo de sellado suave, que tiene un doble sello de superficie de sellado suave con metal y de metal con metal, y la superficie de sellado suave también limpia la suciedad de la compuerta. Hay una válvula de inyección de grasa en un lado de la válvula y la grasa ingresa a la superficie de sellado a través del inyector de grasa y el orificio de inyección de grasa del asiento de la válvula para lograr el efecto de sellado de emergencia. Para prolongar la vida útil, la compuerta está equipada con un orificio guía para proteger la superficie de sellado de la erosión media y siempre se ajusta a la superficie de sellado ya sea que la válvula esté completamente abierta o completamente cerrada. Cuando la válvula está completamente abierta, el canal de la válvula es liso y recto, el coeficiente de resistencia al flujo es extremadamente pequeño y casi no hay pérdida de presión. La tubería se puede limpiar con un limpiapipas.
Esta válvula de compuerta plana de disco único adopta una estructura de empaque con capacidad de autosellado, no necesita ajuste frecuente y es extremadamente fácil de abrir y cerrar. El rendimiento del sellado es confiable y la empaquetadura está equipada con una estructura auxiliar de inyección de grasa de sellado, lo que resuelve el problema de que la empaquetadura de las válvulas generales tiene más probabilidades de tener fugas. Cuando la válvula está cerrada, la alta presión en la cavidad interior se puede descargar automáticamente para garantizar un uso seguro. El producto es una estructura completamente cerrada con buen rendimiento de protección y puede usarse en todas las condiciones climáticas. La válvula está equipada con un indicador de posición para mostrar la posición de apertura y cierre de la válvula. El tipo de carga superior puede ahorrar tiempo y costos durante el mantenimiento.
