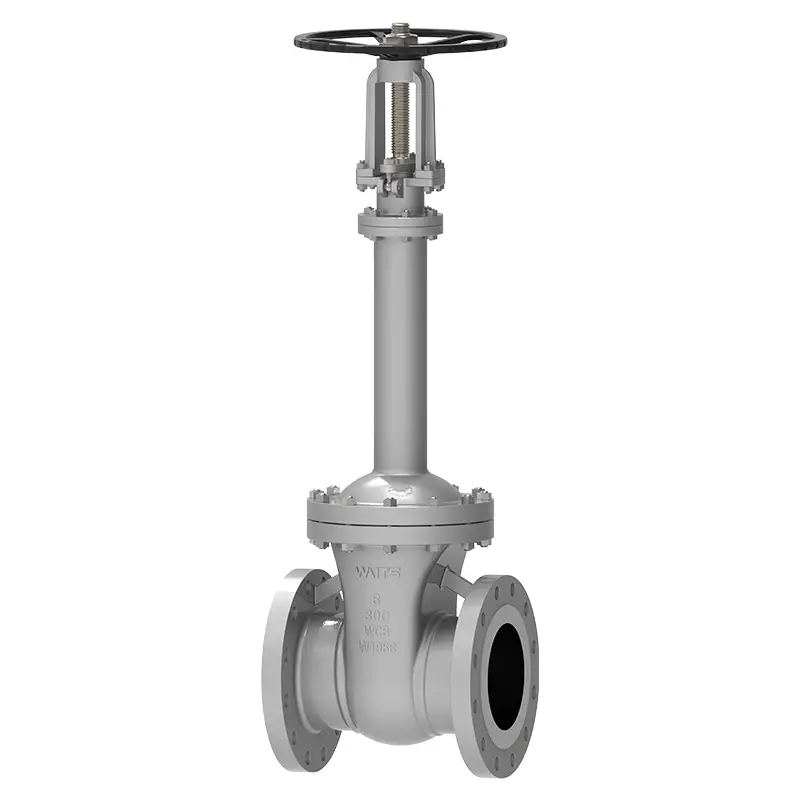

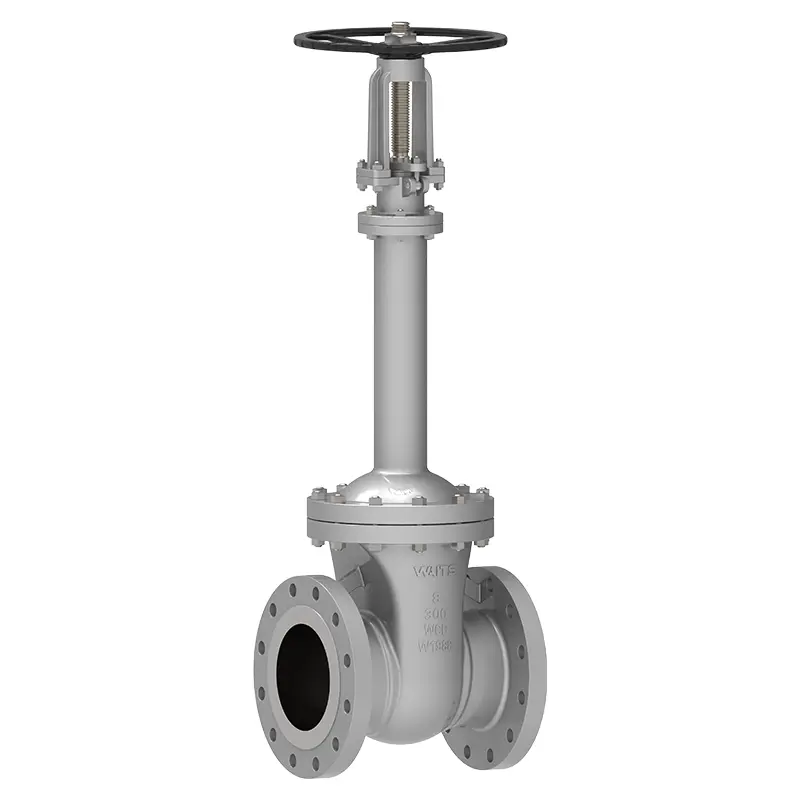

Válvula de compuerta de fuelle

La válvula de compuerta de fuelle forma una barrera metálica entre el medio fluido y la atmósfera mediante soldadura por laminación automática, que es un diseño que protege el vástago de la válvula contra fugas.
La estructura del fuelle se utiliza en el interior y el extremo inferior del fuelle de acero inoxidable está soldado al vástago de la válvula para evitar que el fluido del proceso corroa el vástago de la válvula. El otro extremo se coloca entre el cuerpo de la válvula y la tapa de la válvula para formar un sello estático. El diseño de doble sellado es más seguro. Si el fuelle falla, la empaquetadura del vástago de la válvula también evitará fugas.
El fuelle está soldado al vástago de la válvula para mantener un rendimiento operativo estable y evitar la vibración del vástago de la válvula causada por la vibración del obturador de la válvula. La válvula de compuerta de fuelle es más adecuada para tuberías con vapor, medios inflamables, explosivos, aceite térmico, de alta pureza, tóxicos y otros.

Estándares de implementación

Solicitud

Características de rendimiento

Ventajas
1. La válvula de compuerta de fuelle tiene una estructura razonable, un rendimiento de sellado confiable y una apariencia hermosa;
2. La superficie de sellado está soldada con una aleación dura a base de co, que es resistente al desgaste, a la corrosión, a la fricción y tiene una larga vida útil;
3. El vástago de la válvula está templado y nitrurado en la superficie, lo que tiene buena resistencia a la corrosión y la fricción;
4. Se adopta el diseño de doble sellado y el rendimiento es más confiable;
5. La indicación de la posición de elevación del vástago de la válvula es más intuitiva;
6. El material de las piezas, la brida y el tamaño del número de soldadura a tope se pueden seleccionar razonablemente de acuerdo con la situación real o los requisitos del usuario para satisfacer diversas necesidades de ingeniería.

Características:
1. El diseño de doble sellado es una empaquetadura de fuelle + vástago de válvula. Si el fuelle falla, la empaquetadura del vástago de la válvula también evitará fugas;
2. Sin pérdida de fluidos y baja pérdida de energía;
3. Larga vida útil, lo que ayuda a reducir la cantidad de mantenimiento;
4. El asiento de la válvula de medio gas adopta un material de sellado suave de PTFE, que ayuda a mejorar el sellado de la válvula de compuerta de fuelle;
5. El asiento de la válvula adopta un sello cónico duro, que es resistente a altas temperaturas y tiene buena estanqueidad;
