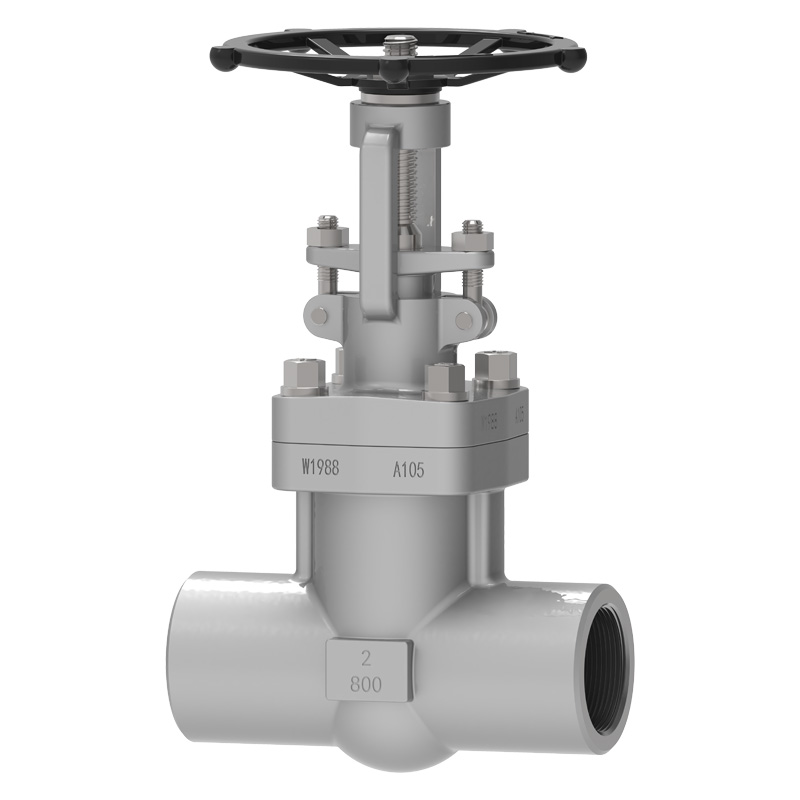

Válvula de compuerta de acero forjado NPT

La válvula de compuerta de acero forjado NPT, fabricada por Waits, proporciona soluciones confiables de control de fluidos para su sistema de tuberías. Originalmente nos establecimos en los Estados Unidos y luego establecimos una sucursal en China. Nuestra sede mundial está ubicada en Wenzhou, China. Nuestra base de producción es completa y avanzada, y podemos ofrecer precios de ventaja de fábrica y entregas estables. Esta válvula se puede utilizar en una variedad de condiciones de trabajo y es especialmente popular en Medio Oriente y América del Norte.

Enviar Consulta

Descripción del Producto

En comparación con las piezas de acero fundido, las piezas de acero forjado tienen mayor calidad, lo que se refleja en la fuerza de impacto que pueden soportar, plasticidad, tenacidad y otras propiedades mecánicas. El diámetro general de la válvula de compuerta de acero forjado NPT no supera el DN80 y la mayoría de ellas son diseños de diámetro reducido. El caudal es ligeramente menor que el de las válvulas de compuerta de acero fundido del mismo diámetro, pero el rango de presión y temperatura que pueden soportar son mayores que los de las válvulas de compuerta de acero fundido, y el rendimiento de sellado es mucho mejor que el de las válvulas de compuerta de acero fundido. , con una vida útil más larga y la dirección del flujo del medio no está restringida como otras válvulas de compuerta.

Estándares de implementación

Estándares de diseño	API602, ASME 16.34, BS 5352, BS 6364;
Estándares de bridas	Extremos para soldar SW según ASME B16.11, extremo a tope BW según ASME B16.25, conectores roscados NPT según ASME B1.20.1
Métodos de conexión	SO, NPT, BW,
Prueba y aceptación	API602/API598
Longitud estructural	Longitud de la estructura de la válvula de compuerta de acero forjado con extremo roscado/soldadura por enchufe según los estándares de fábrica
Niveles de presión y temperatura.	ASME B16.34,
Estándares de fuga bajos	ISO 15848-1, API 622
Diseño anticorrosión	NACE SEÑOR 0103, NACE SEÑOR 0175

Solicitud

Tamaño	NPS1/4″~NPS3″ DN6~DN80
Rango de presión	CL150~ CL2500 PN10~ PN420
Rango de temperatura	；-40°C ~ +600°C
Rango de aplicación	Agua del grifo, aguas residuales, construcción, petróleo, industria química, alimentación, medicina, textil, electricidad, construcción naval, metalurgia, sistemas energéticos, etc.
Modo de conducción	Turbina, neumática, eléctrica.
Cuerpo de válvula/tapa de válvula	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Aleación 20, Monel
Placa de válvula/asiento de válvula	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Aleación 20, Monel
Vástago de válvula	F6A F304 F316 F51 F53 Monel K500...
Tuerca del vástago de la válvula	Aleación de cobre...
Embalaje	Grafito flexible, empaquetadura de amianto de grafito, politetrafluoroetileno...

Características de rendimiento

1. La válvula de compuerta de acero forjado NPT está forjada y existen tres tipos de sellos de cavidad:
Bonete atornillado significa que el cuerpo de la válvula y el bonete están conectados mediante pernos y tuercas, y la junta enrollada está sellada. También se pueden utilizar anillos metálicos para la conexión según los requisitos personalizados.
Bonete soldado significa que el cuerpo de la válvula y el bonete están conectados mediante roscas y completamente soldados. Si se personaliza, se puede utilizar una conexión totalmente soldada.
Las cavidades de 900 lb, 1500 lb y 2500 lb adoptan una estructura de sellado autoajustable a presión y el rendimiento del sellado aumenta con el aumento de la presión interna, con alta confiabilidad.
2. El canal es liso, el coeficiente de flujo es pequeño y la superficie de sellado está menos erosionada y erosionada por el medio.
3. La superficie de sellado está hecha de acero aleado o aleación dura, que tiene buena resistencia al desgaste y a la abrasión.
4. La empaquetadura está hecha de grafito flexible, que es confiable y flexible para operar.
5. La dirección del flujo del medio no está restringida y no hay perturbaciones ni reducción de presión.
6. El reemplazo y el mantenimiento del empaque se pueden realizar en el estado de apagado en línea sin afectar el funcionamiento del sistema.
7. Forma simple, longitud de estructura corta, buena procesabilidad de fabricación y amplia gama de aplicaciones.
