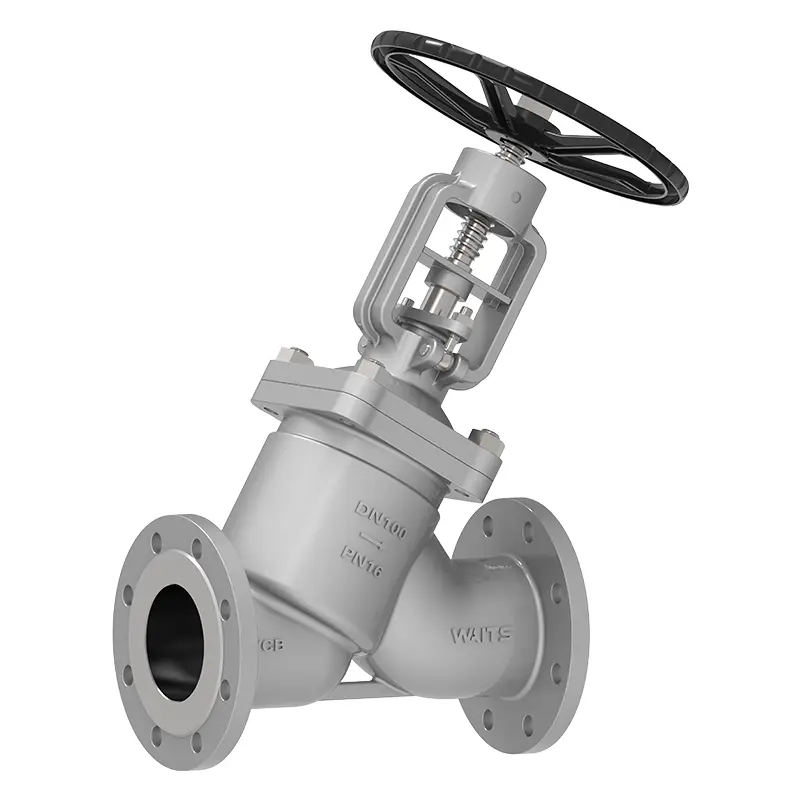

Y válvula de globo de fuelle

Y la válvula de globo de fellows adopta fuelle de metal y el diseño de doble sello. Cuando necesite usar válvulas en alta presión, temperatura alta y entorno corrosivo, puede considerar la válvula de la válvula Waits. ¡Su estructura compacta es fácil de mantener, lo que puede reducir el tiempo de inactividad y el costo, y generar ingresos para usted!

Enviar Consulta

Descripción del Producto

Válvula de espera de la válvula de alta calidad La válvula de globo adopta el canal de flujo inclinado en forma de "Y" en el interior, lo que reduce significativamente la resistencia de los fluidos, lo que lo convierte en una buena válvula para una alta viscosidad o medios de solidificación fáciles. Utiliza fuelles de metal en lugar del sello de embalaje tradicional para evitar efectivamente la fuga de medios. El vástago de la válvula aplica presión para empujar el disco de la válvula cónica al asiento de la válvula. La superficie de sellado está soldada con aleación de stellite, lo que puede evitar que se filtre incluso bajo alta presión. El diseño cónico del disco de la válvula también tiene un "efecto de fregado" para eliminar automáticamente las impurezas en la superficie de sellado.

Estándares de implementación y fuelle de válvula de globo
Estándares de diseño	DIN3356 /BS1873 /ASME B16.34
Estándar de brida	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Conexión	RF/FF/RTJ
Aceptación de prueba	Y 12266 API598
Longitud de la estructura	EN558
Calificaciones de presión y temperatura	ASME B16.34
Prueba de incendio	API607 API6FA
Baja estándar de fuga	API 622
Diseño de anticorrosión	Nace mr 0175
Application-Y Bellows Globe Valve
Tamaño	DN15 ~ DN500
Rango de presión	PN16~PN420
Rango de temperatura	-40 ℃～ 350 ℃‌
Solicitud	Productos de petróleo a alta temperatura, gas natural, gas licuado, tuberías de vapor de caldera, tanques de fermentación, etc. en refinerías
Modo de conducción	Vuelles a mano, engranajes biselales, eléctricos, neumáticos, etc.
Cubierta de cuerpo/válvula de válvula	Forlsas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie de sellado	Cuerpo, revestimiento de cuerpo de aleación a base de hierro, revestimiento de aleación a base de duras
Vástago de válvula	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Tuerca de válvula	Aleación de cobre
Vara	Grafito flexible, embalaje de asbesto de grafito, politetrafluoroetileno ...

Características del producto

1. Y la válvula de globo de fellows adopta fuelles de metal y empaquetado de doble sello para garantizar cero fugas y mejorar la seguridad.

2. Hecho de materiales resistentes a la corrosión como el acero inoxidable, es adecuado para varios medios corrosivos.

3. Diseño del canal de flujo de tipo Y, el diseño de canal de flujo optimizado reduce la resistencia, mejora la eficiencia de los fluidos y reduce el consumo de energía.

Aplicaciones

Sistema de aceite caliente, sistema de vapor, sistema de agua caliente y fría, etc.

Ventajas

1. Elemento de sellado de fuelles. El componente clave de la válvula de parada sellada de los fuelles son los fuelles de metal. Es la conexión entre la cubierta de la válvula y el vástago de la válvula, que adopta el proceso de soldadura automática de rollo. El fuelle de metal evita la fuga parcial del vástago de la válvula.

3. Y Bellows La válvula de globo puede lubricar directamente el vástago de la válvula, la tuerca y la manga.

4. Vuelva ergonómica, fácil de operar, puede usarlo durante varios años

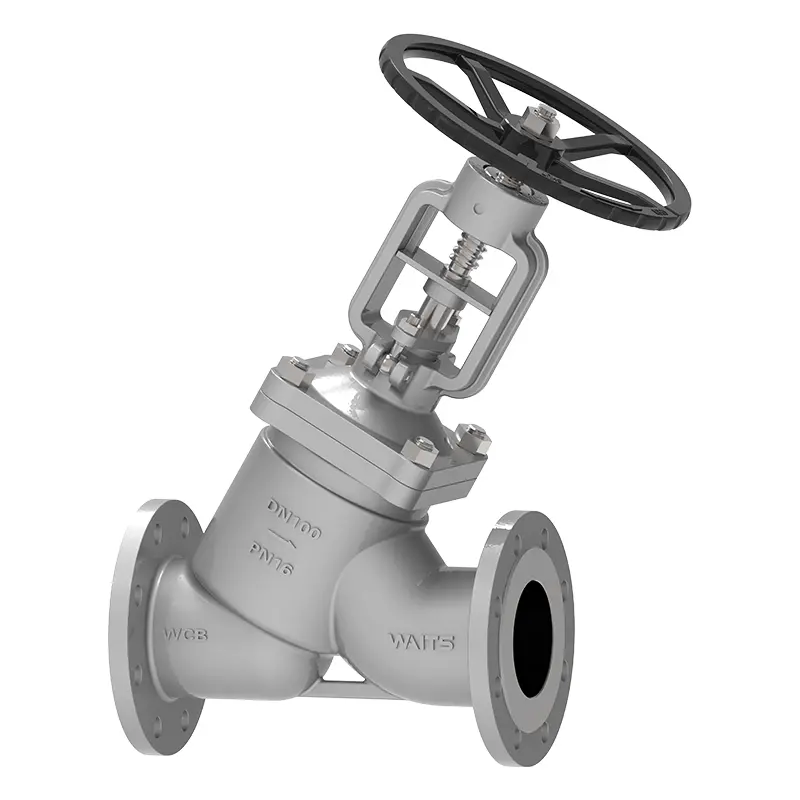

Y Bellows Globe Valve
