La válvula de globo de acero fundido de Waits es de precio favorable, excelente calidad y rendimiento de alto costo. Fuimos fundados en los Estados Unidos en 1994 y establecimos una sucursal en China en 2008. Tenemos dos bases de producción en Wenzhou y Tianjin. La válvula de globo de acero fundido puede controlar con precisión los fluidos y es una opción de alta calidad para el control de líquidos de la tubería. Es profundamente favorecido por el mercado internacional, especialmente en Europa, América, Oriente Medio y otras regiones.

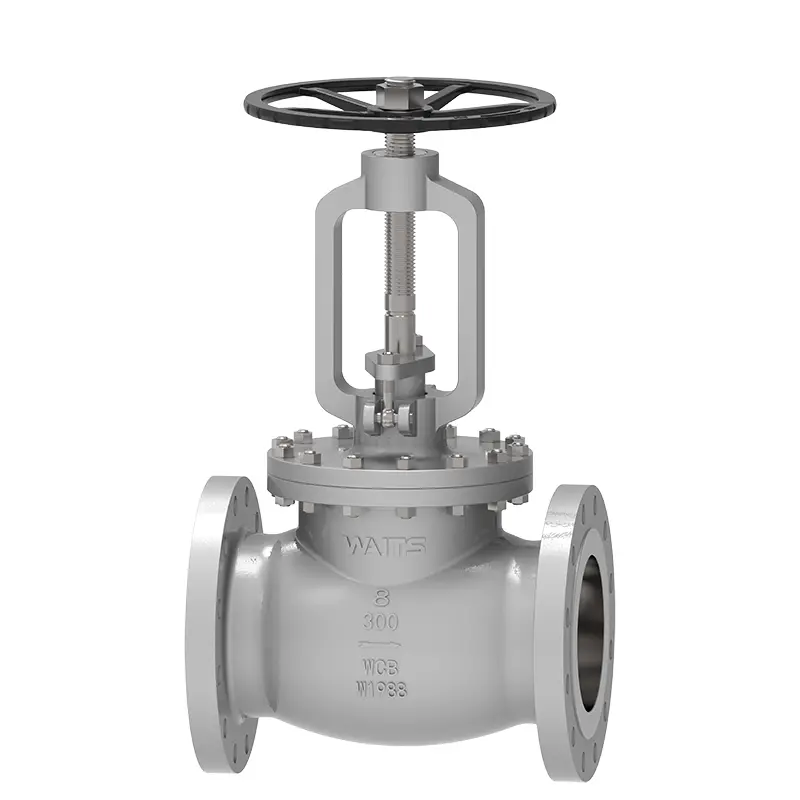

La válvula de globo de acero fundido de capó atornillada es una válvula de parada con cuerpo y cubierta atornilladas, y se instala una junta u anillo de sellado octogonal en el medio como un sello. De acuerdo con las diferentes posiciones de instalación, la válvula de globo se puede dividir en válvula de globo directa (válvula de globo T de tipo T) y válvula de globo de flujo directo (válvula de globo de tipo Y). Dado que el vástago de la válvula tiene una carrera de apertura o cierre relativamente corta y tiene una función de corte muy confiable, y dado que el cambio de la apertura del asiento de la válvula es proporcional a la carrera del disco de la válvula, es muy adecuado para regular el flujo. Se puede usar para cortar, regular y estrangular tuberías fluidas como agua del grifo, aguas residuales, construcción, alimentos, electricidad, medicina, metalurgia, textiles, energía, etc. La válvula del mundo generalmente está conectada a la tubería mediante conexión de brida o conexión de soldadura. Los dispositivos de accionamiento opcional son: rueda a mano, engranaje biselado, electricidad, neumático, etc.
Normas de implementación
Estándar de diseño | ASME B16.34, BS 1873, EN 558-1, GOST |
Normas de brida | ASME B 16.5, ASME B16.47, DIN2543, DIN2544 |
Conexión final | RF, RTJ, BW, etc. |
Inspección y prueba | API 598, de 3230, GOST |
Cara a cara | ASME B16.10, DIN 3202, EN 1092-1 |
Calificaciones de presión y temperatura | ASME B16.34 |
Prueba de inicio | API607, API6FA |
Bajos estándares de fuga | ISO 15848-1, API 622 |
Diseño de anticorrosión | Nace Mr 0103, Nace Mr 0175 |
Solicitud
Tamaño | 2 "-24", DN50 DN600 |
Calificación de presión | Clase 150-1500, PN10-PN260 |
Temperatura de funcionamiento | -60 ° C ~ 450 ° C |
Rango de aplicación | Agua del grifo, aguas residuales, construcción, petróleo, industria química, alimentos, medicina, textiles, electricidad, construcción naval, metalurgia, sistema de energía, etc. |
Operador | HW, engranaje, eléctrico, neumático, etc. |
Material corporal | Acero al carbono, acero inoxidable, acero inoxidable dúplex, acero de aleación, monel, bronce de Al, etc. |
Superficie de sellado | Cuerpo, revestimiento de cuerpo de aleación a base de hierro, revestimiento de aleación a base de duras |
Vástago de válvula | F6A F304 F316 F51 F53 Monel K500 |
Tuerca de válvula | Aleación de cobre |
Embalaje | Grafito flexible, embalaje de asbesto de grafito, politetrafluoroetileno ... |
Características de rendimiento
1. La válvula de globo de acero fundido se basa en la presión del vástago de la válvula para hacer la superficie de sellado del disco de la válvula y la superficie de sellado del asiento de la válvula se ajusta de cerca para evitar el flujo de medio. Pertenece a la válvula de sellado forzada F.
2. La dirección de flujo de medios de la válvula de globo es "baja y alta" y "alta y baja". El medio solo se deja fluir en una dirección y tiene direccionalidad durante la instalación.
3. Las formas estructurales del cuerpo de la válvula son directos, flujo directo y ángulo derecho.
4. Cuando se abre la válvula del globo, cuando la altura de apertura del disco de la válvula alcanza el 25% al 30% del diámetro nominal de la válvula de parada, la velocidad de flujo ha alcanzado el máximo, lo que indica que la válvula de parada ha alcanzado la posición completamente abierta.
5. La estructura de la válvula es más simple que la válvula de puerta, y es más conveniente fabricar y mantener.
6. La superficie de sellado no es fácil de usar y rayar, y el rendimiento del sellado es bueno. No hay un deslizamiento relativo entre el disco de la válvula y la superficie de sellado del cuerpo de la válvula durante la apertura y el cierre, por lo que el desgaste y el rasguño no son graves, el rendimiento del sellado es bueno y la vida útil es larga.
7. Al abrir y cerrar, la carrera de disco de disco de la válvula es pequeña, por lo que la altura de la válvula de globo es menor que la de la válvula de puerta, pero la longitud estructural es más larga que la de la válvula de puerta.
8. El par de apertura y cierre es grande y requiere más esfuerzo.
9. La resistencia del fluido es grande porque el canal medio en el cuerpo de la válvula es tortuoso, la resistencia del fluido es grande y el consumo de energía es grande.
10. El disco de la válvula a menudo se erosiona cuando se abre completamente.
