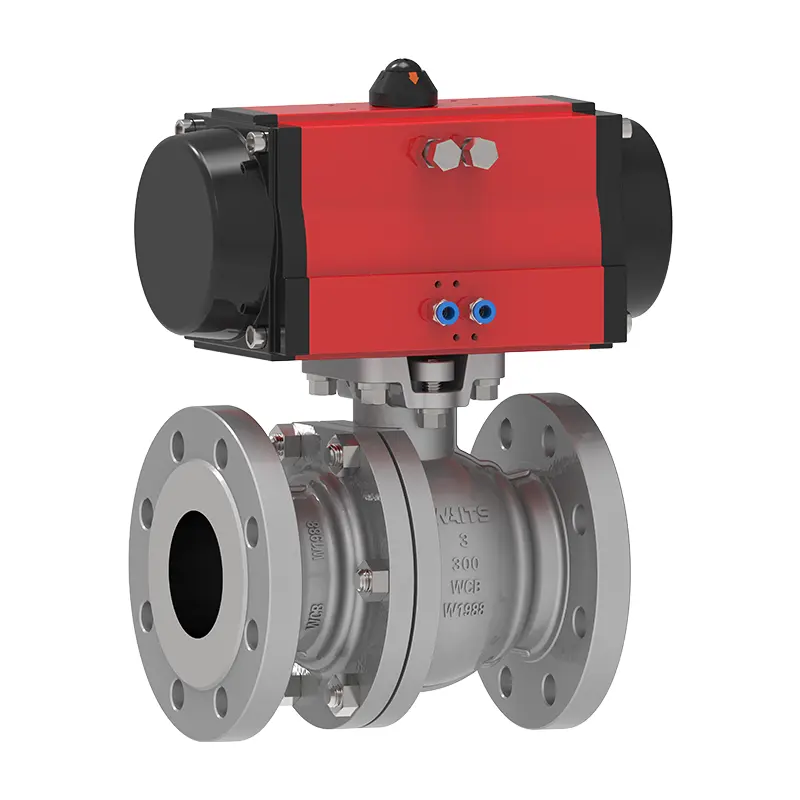

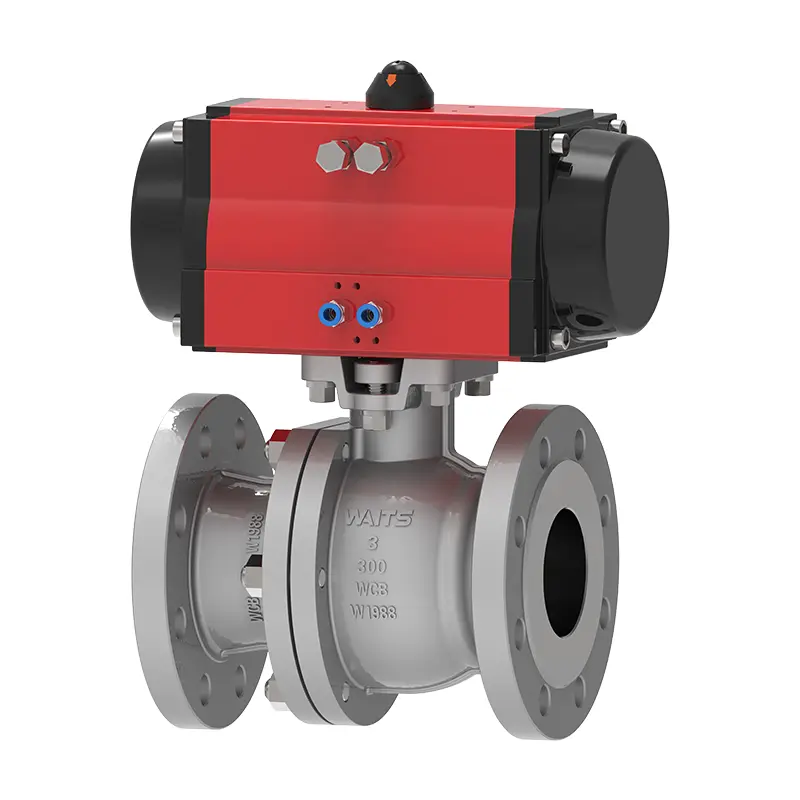

Válvula de bola flotante neumática de dos piezas (con soporte‌)

Válvula de espera Válvula de bola flotante neumática de alta calidad (con soporte‌ ‌ ‌) adopta una estructura de dos piezas, con el cuerpo de la válvula y la cubierta de la válvula conectada por pernos, estructura compacta y fácil mantenimiento. Es muy adecuado para el control encendido/apagado del agua, el vapor, el aceite y otros medios, especialmente para los sistemas de tuberías en las industrias químicas, alimentarias y farmacéuticas.

Las principales ventajas incluyen: tiempo de respuesta rápido; Excelente rendimiento de sellado; Larga vida útil.

En comparación con el diseño de tres piezas, la válvula de bola flotante de dos piezas tiene las siguientes ventajas: huella más pequeña, peso más ligero, adecuado para instalaciones con espacio limitado; bajo costo

Nuestra válvula de bola flotante neumática de dos piezas (con soporte ‌ ‌) es una válvula de bola completa de dos piezas sin mantenimiento adecuada para aplicaciones generales, industriales y químicas; Adecuado para tratamiento de agua, productos químicos, fluidos débilmente corrosivos y semi corrosivos.

El modo de actuación es de acción única o de doble acción, y hay una serie de opciones configurables disponibles, incluidos interruptores de límite, válvulas solenoides y posicionadores.

Características principales:

Interfaz BSP o NPT disponible, Tamaño: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 a 2 pulgadas (NPT).

Rango de presión: CL150 ~ CL2500 PN10 ~ PN260

Rango de temperatura: -20 ℃ ~ 400 ℃

Equipado con vástago de válvula anti-transmisión.

La válvula de bola flotante neumática de dos piezas (con soporte‌ ‌) cumple con los estrictos requisitos del control de procesos de hoy. Durante el ensamblaje, todos los componentes de la unidad se inspeccionan rigurosamente y se analizan el 100% de fábrica antes del envío.

Proceso de actuación neumática

1. El aire comprimido (0.4–0.7MPA) se ingresa para impulsar el pistón del actuador o el mecanismo de engranaje.

2. El Torque se emite para girar el vástago de la válvula 90 °, cambiando la dirección del orificio de paso de la bola (completamente abierto/completamente cerrado).

3. Los cilindros de actuación solos requieren un reinicio de resorte, mientras que los cilindros de actuación doble se controlan mediante el cambio de dirección de la válvula solenoide.

4. Respuesta de crapidos: los actuadores neumáticos logran una velocidad de conmutación de 0.05 segundos por ciclo, adecuado para escenarios de apagado de emergencia.

Criterio de selección

1. Elija cabezas neumáticas de actuación única o doble actuación basadas en requisitos de par.

2. Priorice los sellos PTFE para medios corrosivos; Seleccione sellos duros de metal para aplicaciones de alta temperatura/alta presión.

3. Caras de flange diseñadas para ASME B16.5 garantizar la compatibilidad de la tubería.
