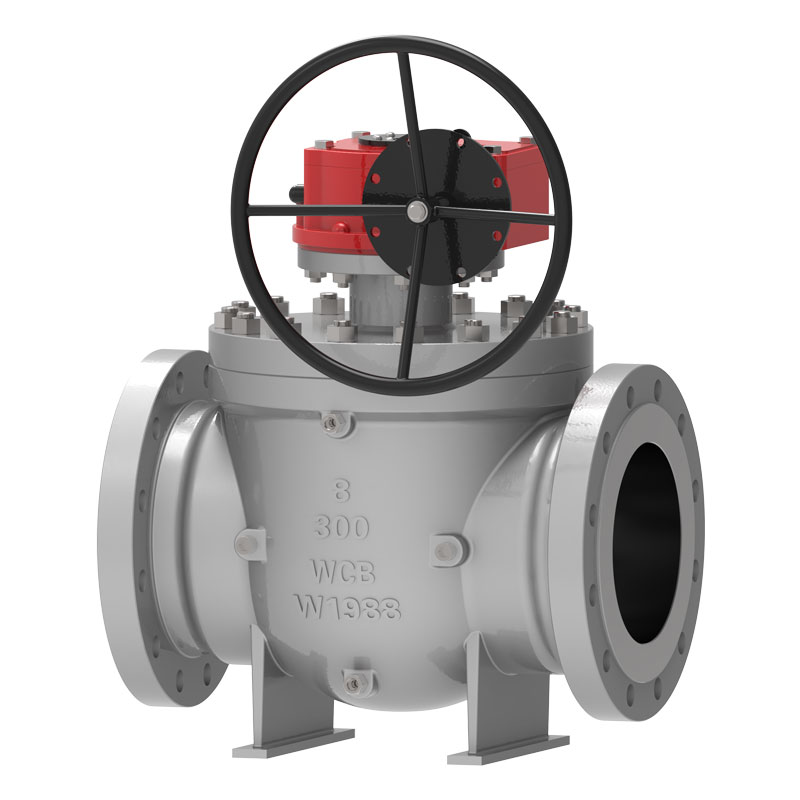

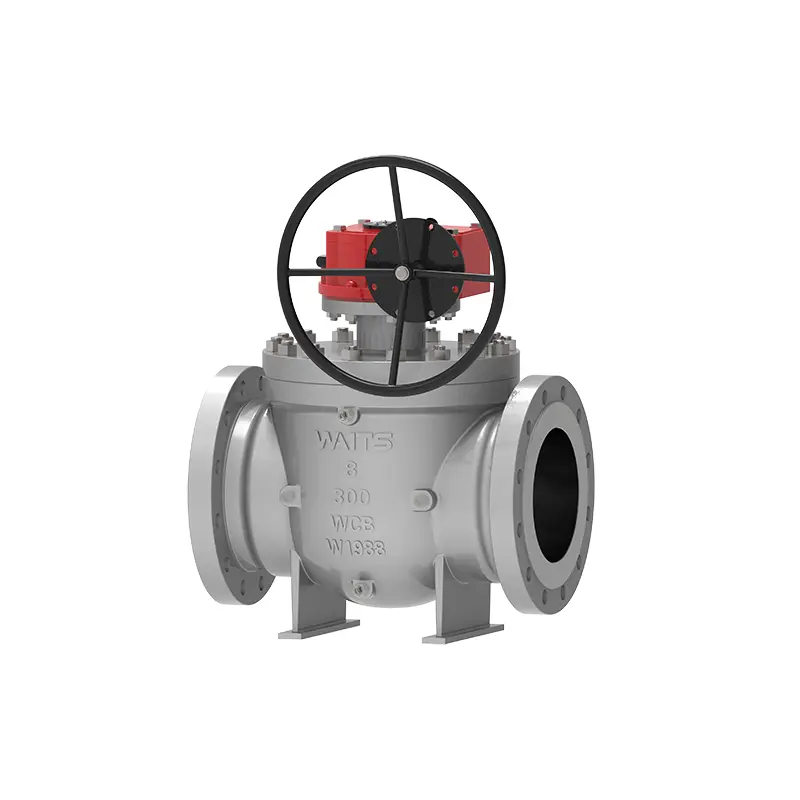

Válvula de bola de entrada superior

La válvula de bola de entrada superior se usa principalmente en tuberías y sistemas industriales. Sobre la base de la válvula de bola de diámetro completo tradicional, tiene las ventajas del mantenimiento en línea y la reducción de la fuga. El método de operación puede ser manual, caja de cambios, neumático, electricidad, enlace de gas líquido, enlace electrohidráulico, etc.

Normas de implementación

Solicitud

Características de rendimiento

1. La mayor diferencia entre la válvula de bola de entrada superior y la válvula ordinaria es que se puede mantener en línea sin desmontar la válvula de la tubería, lo que reduce los costos de mantenimiento y prolonga la vida útil. Adopta una estructura final soldada y se instala en la tubería, que no se ve afectada por el estrés de la tubería y garantiza la confiabilidad del sellado.
2. El sello del asiento de la válvula incluye asiento de la válvula, anillo de asiento de la válvula y otros componentes. El anillo del asiento de la válvula puede flotar independientemente en la posición axial. A través del resorte de precarga, el asiento de la válvula puede sellarse bajo presión cero y condiciones de baja presión. Este diseño se utiliza para lograr la capacidad de cerrar la válvula bajo presión de trabajo y condiciones de alta presión. En el exterior del anillo del asiento de la válvula, insertamos juntas tóricas y anillos elásticos para garantizar el sello entre el asiento de la válvula y el cuerpo de la válvula. Cuando se produce un incendio en el sitio del uso de grafito expandido, el rendimiento del sellado también se puede mantener. 3. Cuando el asiento de la válvula y el sello del vástago de la válvula debido al daño, la grasa de sellado inyectada por la válvula de inyección de grasa puede lograr el efecto del sellado de emergencia. Cuando la válvula está en condiciones de trabajo normales, la grasa se puede inyectar a través de la válvula de inyección de grasa para lubricar el vástago de la válvula y la superficie de la bola, haciendo que la abertura y el cierre sean más flexibles.
4. Para las válvulas instaladas bajo tierra, el vástago de la válvula de la válvula se puede alargar según sea necesario, y el tamaño puede ser el requerido por los clientes. Todas las tuberías de aguas residuales, tuberías de escape y dispositivos de inyección de grasa de emergencia se alargan en consecuencia, y otras tuberías relacionadas están cerca de la parte alargada de la válvula. La válvula de alcantarillado, la válvula de ventilación y la válvula de inyección de grasa están conectadas al suelo para la instalación, a fin de facilitar el mantenimiento regular de la válvula principal.
5. Los tallos de la válvula superior e inferior están diseñados para los estándares antiestáticos de acuerdo con los estándares API6D e ISO17292.
6. Cuando se usa un asiento de válvula de pistón solo aguas arriba y se usa un asiento de válvula de pistón doble aguas abajo, la válvula tiene una función de bloqueo doble y puede cortar los medios de aguas arriba y aguas abajo al mismo tiempo. Cuando la masa retenida en la cavidad de la válvula está anormalmente presurizada debido al aumento de la temperatura, el asiento de la válvula puede liberar automáticamente la presión (descarga al lado aguas arriba).
7. La bola de la válvula de bola de entrada superior está fija y la superficie está molida, pulida y endurecida. Se instala un rodamiento deslizante entre la bola y el vástago de la válvula para reducir la fricción y el par de trabajo.
8. La brida de conexión entre la válvula y el actuador cumple con los estándares ISO 5211, que es más fácil de adaptar e intercambiar.
