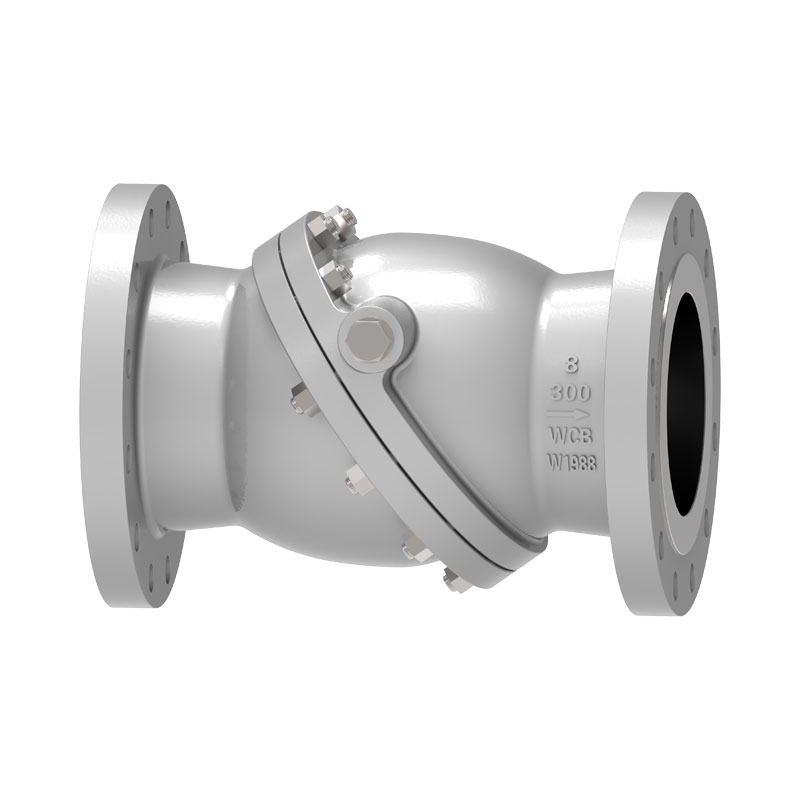

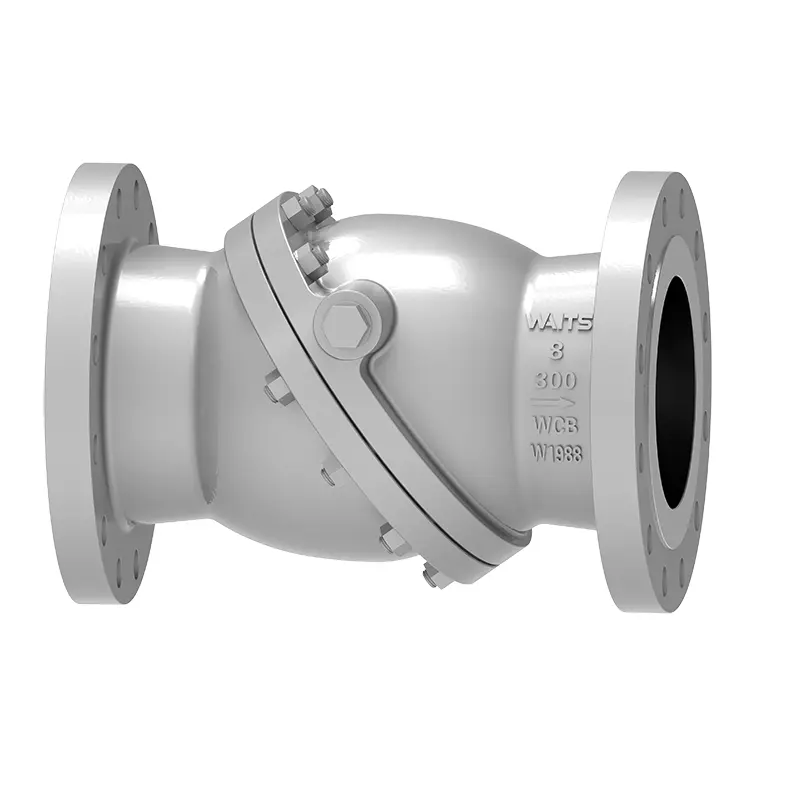

Válvula de retención de disco inclinado

La válvula de retención de disco inclinado es un producto duradero y de alta calidad de Waits Valve. Como fabricante profesional de válvulas, nuestra tecnología y equipo de producción se mantienen al día con el nivel avanzado de la industria en tiempo real. Después de ser actualizado e inspeccionado por completo, el producto se puede cerrar rápidamente y el disco de la válvula puede alcanzar rápidamente la posición del asiento de la válvula, minimizando el fenómeno del impacto.

Enviar Consulta

Descripción del Producto

La válvula de retención de disco inclinado es una válvula de retención sin impacto. Su principal ventaja es superar el impacto y el golpe de ariete causado por la válvula de retención oscilante y la válvula de retención de elevación y realizar una operación sin impacto.

Estándares de implementación

Estándares de diseño	BS1868, API6D, API594
Estándares de bridas	ASME B16.5, ASME B16.25,
Métodos de conexión	RF.RTJ.BW
Prueba y aceptación	API598, API6D
Longitud estructural	API6D/ASME B16.10,
Niveles de presión y temperatura.	ASME B16.34,
Diseño anticorrosión	NACE SEÑOR 0103, NACE SEÑOR 0175.ISO15156

Solicitud

Tamaño	NPS 2”~ NPS 36” DN50 ~ DN900
Rango de presión	CL150 ~CL600 PN10~ PN100
Rango de temperatura	-29°C~+545°C
Rango de aplicación	Es adecuado para diversos medios como agua, aceite de vapor, ácido nítrico, ácido acético, medios oxidantes fuertes, etc.
Cuerpo de válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Piezas fundidas: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Placa de válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Piezas fundidas: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
asiento de válvula	Material del cuerpo, 13CR, acero inoxidable 304/316, monel, carburo cementado, aleación 20, aleación de cobre, etc.
Vástago de válvula	A182 F6a,17-4PH,F304 F316, F51, ...

Características de rendimiento

La válvula de retención de disco inclinado utiliza discos excéntricos dobles en diseño y fabricación, y el asiento de la válvula es un asiento de válvula de metal ligeramente elástico, que puede garantizar el rendimiento de sellado de la válvula durante la operación. El disco de mariposa ayuda a abrirse rápidamente y tiene una gran durabilidad, lo que extiende efectivamente la vida útil, ahorra costos de mantenimiento y reemplazo, tiene baja resistencia al flujo y excelente rendimiento.
