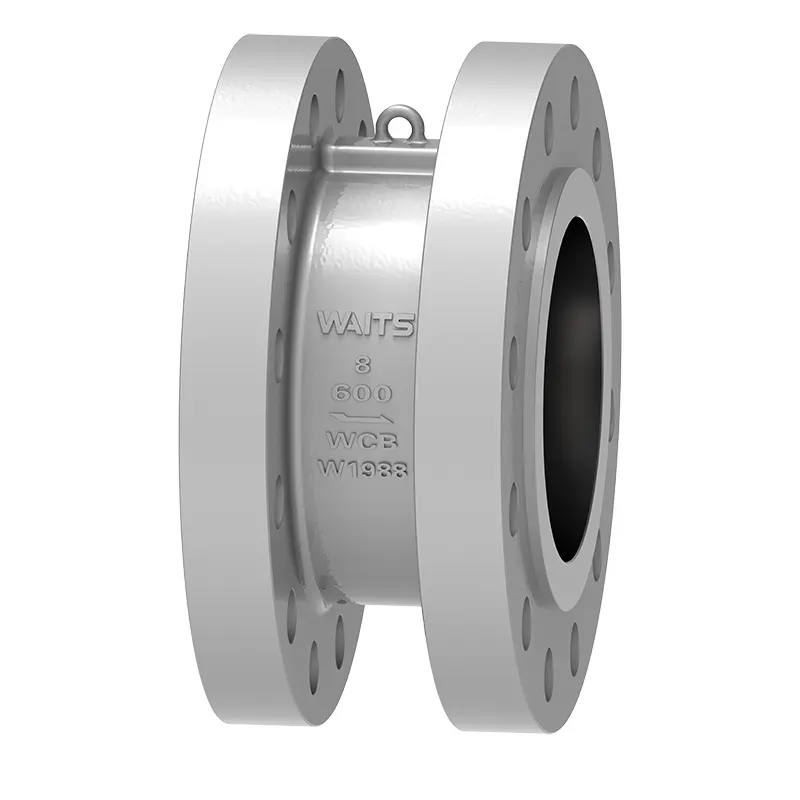

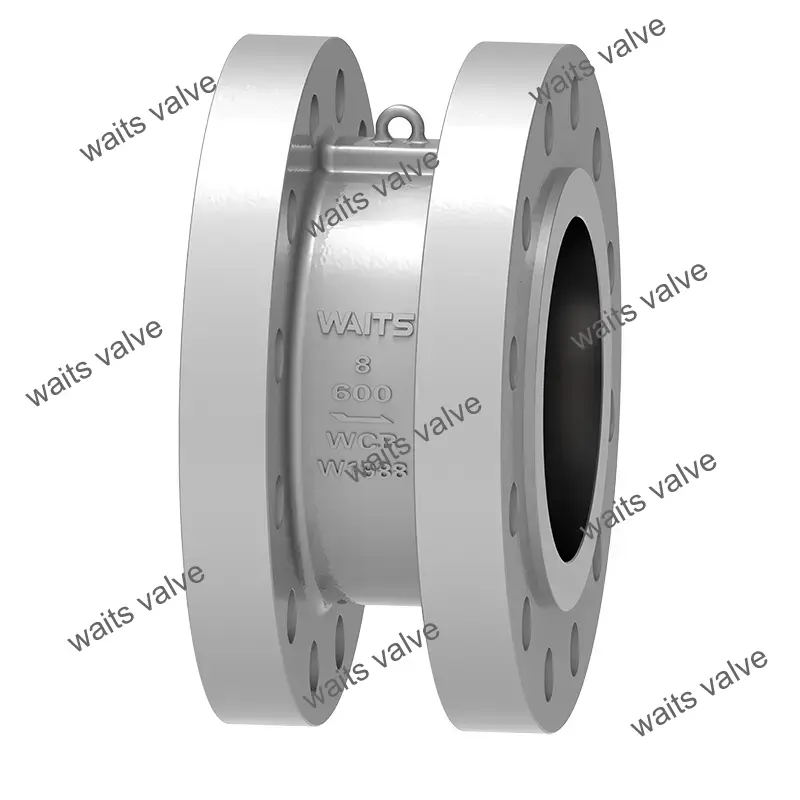

Válvula de retención de placa doble

Como fabricante profesional de válvulas, Waits puede respaldar la producción de válvulas de retención de placa doble personalizadas para satisfacer mejor las necesidades de los diferentes clientes. En términos de sellado, esta válvula de retención puede tener varias formas, como caucho, PTFE y cuerpo. La personalización puede cumplir con diferentes estándares como API/DIN/JIS según las necesidades del cliente.

Enviar Consulta

Descripción del Producto

La placa de mariposa de la válvula de retención de placa doble tiene dos semicírculos y el disco de la válvula accionado por resorte está suspendido del pasador vertical central. Cuando se abre la válvula, la fuerza combinada del fluido está en el centro de la superficie de sellado del disco de la válvula, y el punto de acción de la fuerza de soporte del resorte está en el centro de la superficie del disco de la válvula, de modo que la raíz de la válvula El disco se abre primero, evitando así el desgaste de la superficie de sellado que se produce cuando se abre el disco de la válvula convencional antigua y mejorando efectivamente la durabilidad.
Cuando el caudal disminuye, bajo la acción de la fuerza de reacción del resorte de torsión, el disco de la válvula se acerca gradualmente al asiento de la válvula y la válvula de retención de doble placa entra en la etapa de cierre lento. Cuando el fluido regresa, la acción combinada de la fuerza del disco de la válvula y la fuerza de reacción del resorte de torsión aumenta el cierre del disco de la válvula en consecuencia, entrando en la etapa de cierre rápido. Esto reduce efectivamente el impacto del golpe de ariete y reduce el daño del golpe de ariete. Al cerrar, la acción del punto de fuerza del resorte hace que la parte superior del disco de la válvula se cierre primero, evitando que la raíz del disco de la válvula se muerda.

Estándares de implementación

Estándares de diseño	API594, API6D, ASME B16.34
Estándares de bridas	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Métodos de conexión	Tipo oblea, tipo brida, tipo lug,
Prueba y aceptación	API598, API6D,
Longitud estructural	API594, API6D, DIN3202
Niveles de presión y temperatura.	ASME B16.34, DIN2401
Diseño anticorrosión	NACE SEÑOR 0103, NACE SEÑOR 0175.ISO15156

Solicitud

Tamaño	NPS 2”~ NPS 60” DN50 ~ DN1500
Rango de presión	CL150 ~CL2500 PN10~ PN420
Rango de temperatura	；-196°C ~ +600°C
Rango de aplicación	Es adecuado para diversos medios como agua, aceite de vapor, ácido nítrico, ácido acético, medios oxidantes fuertes, etc.
Cuerpo de válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Piezas fundidas: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Placa de válvula	Forjados: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Piezas fundidas: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
asiento de válvula	Material del cuerpo, 13CR, acero inoxidable 304/316, monel, carburo cementado, aleación 20, aleación de cobre, etc.
Vástago de válvula	A182 F6a,17-4PH,F304 F316, F51, ...

Características de rendimiento

1. La válvula de retención de placa doble se compone de cuerpo de válvula, disco de válvula, eje de válvula y resorte, etc. Adopta una conexión tipo abrazadera y una estructura compacta.
2. La placa de mariposa tiene dos semicírculos y el resorte se utiliza para el reinicio forzado. La superficie de sellado puede soldarse con material resistente al desgaste o revestirse con goma. Tiene una amplia gama de usos y un sellado confiable.
3. La carrera de cierre del disco de la válvula es corta y está accionada por resorte, con una velocidad de cierre rápida, lo que puede reducir el fenómeno del golpe de ariete.
4. Es adecuado para ocasiones con espacio de instalación limitado y puede usarse para tuberías horizontales o verticales.
5. Se puede aplicar a diversos medios como agua, aceite de vapor, ácido nítrico, ácido acético, medio oxidante fuerte, etc.
