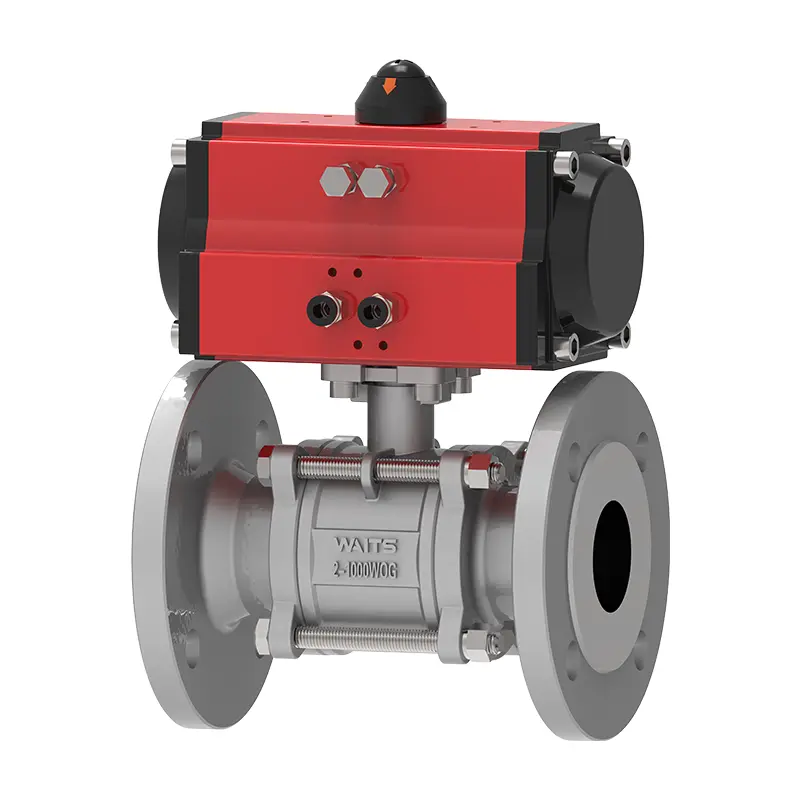

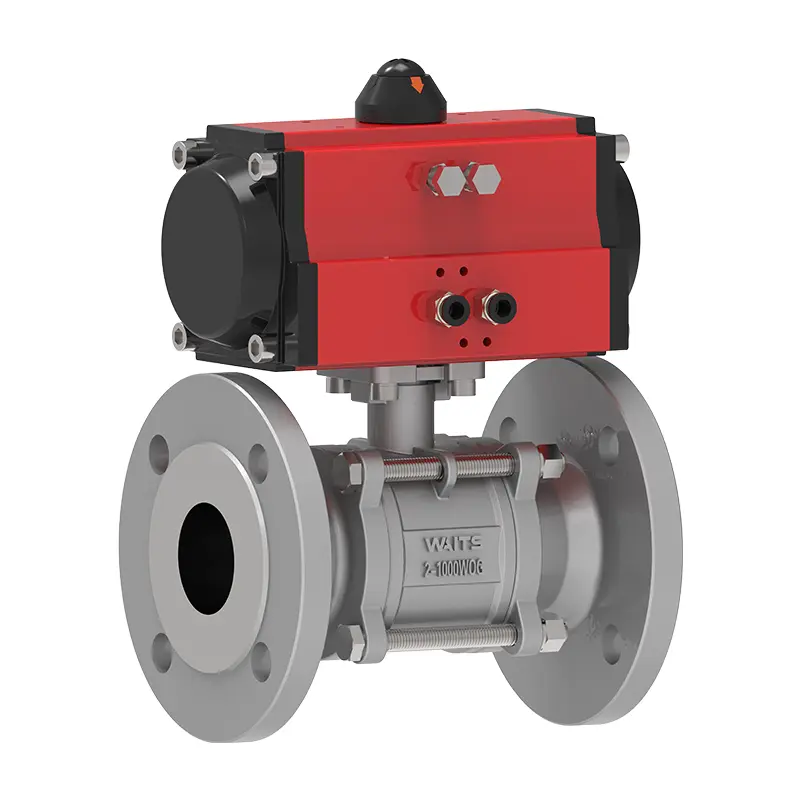

Válvula de bola flotante neumática de tres piezas (con soporte‌)

La válvula Waits Válvula de tres piezas válvula de bola pneumática de bola (con soporte) está certificada por ISO y API y ha sufrido pruebas rigurosas de presión/sello. El actuador neumático utiliza una carcasa de aluminio extruida interna anodizada y extruida externa con tapas finales recubiertas de epoxi. Dichos materiales y diseño son muy resistentes a la corrosión. ¡Creo que cuando te encuentres con otras válvulas simples, te arrepentirás de no elegir la válvula de la válvula Waits!

Enviar Consulta

Descripción del Producto

La válvula Waits Válvula de alta calidad de tres piezas válvula de bola neumática de bola neumática (con soporte) es una válvula de bola completa de tres piezas con actuador neumático, que realiza un sellado bidireccional bajo presión media a través del diseño de la bola flotante. Se integra una plataforma alta estandarizada en la parte superior del vástago de la válvula, que puede instalar directamente los actuadores neumáticos de bastidor y piñón o pistón. Se usa ampliamente en control de líquidos y apagado de emergencia en productos químicos, energéticos y otras industrias.

El cuerpo de la válvula y los componentes internos de la válvula de bola flotante neumática de tres piezas (con soporte) están hechos de 316 acero inoxidable, y el material de sellado es PTFE. El valor de presión de esta válvula es CL150 ~ CL2500 PN10 ~ PN260, y la clasificación de temperatura es -20 ℃ ~ 450 ℃. El diseño de tres piezas simplifica el mantenimiento para usted, sin eliminar las piezas finales de la tubería, ahorrándole tiempo, esfuerzo y dinero. Es una muy buena válvula, te lo mereces. La válvula está equipada con un actuador neumático de doble actuación y está equipado con una almohadilla de montaje que cumple con el estándar ISO 5211. El actuador se puede instalar sin un soporte o acoplamiento de la unidad.

Estándares de implementación de tres piezas Válvula de bola flotante neumática （con soporte‌ ‌）
Estándares de diseño	6D/Fire Fire 608, BS5351
Estándar de brida	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Métodos de conexión	RF, BW, SW, NPT, FNPT
Prueba y aceptación	Fuego 598, EN12266
Longitud estructural	API6D/ASME B16.10/EN558
Calificaciones de presión y temperatura	ASME B16.34
Prueba de inicio	Fuego 6FA, Fuego 607
Bajos estándares de fuga	ISO 15848-1, API 622
Diseño de anticorrosión	Nace mr 0175

Válvula de bola flotante neumática de tres piezas （con soporte ‌） ‌）
Tamaño	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Rango de presión	CL150 ~ CL2500 PN10 ~ PN260
Rango de temperatura	-20 ℃ ~ 450 ℃
Rango de aplicación	Aplicable a varios medios, como agua, vapor, petróleo, gas licuado, gas natural, gas de carbón, ácido nítrico, ácido acético, medios oxidantes, urea, etc.
Modo de conducción	Transmisión hidráulica, neumática, eléctrica, manual y de gusano.
Cubierta de cuerpo/válvula de válvula	Forlsas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie de sellado	PTFE reforzado, parapolifenileno (RPTFE, PPL), metal
Vástago de válvula	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Pelota	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Vara	Grafito de asbesto, grafito flexible, politetrafluoroetileno

Estructura y características centrales

1. El cuerpo de la válvula consiste en un cuerpo izquierdo, cuerpo derecho y medio cuerpo, conectado por pernos para un fácil desmontaje, mantenimiento y reemplazo de componentes internos.

2. El diseño de la bola flotante utiliza la presión de los medios para empujar las superficies de sellado, logrando sellado bidireccional adecuado para operaciones de apertura/cierre frecuentes.

3. Una plataforma alta estandarizada (que cumple con ISO 5211) está integrada en la parte superior del vástago de la válvula, admitiendo la instalación directa de actuadores neumáticos (por ejemplo, rack and pinion, tipos de pistones).

4. El diseño de la plataforma optimiza la instalación del actuador, se adapta a las cabezas neumáticas de múltiples marcas y reduce los costos de modificación.

5. El cuerpo de la válvula está comúnmente hecho de acero inoxidable 304/316L, que ofrece una fuerte resistencia a la corrosión para productos químicos, tratamiento de agua y ambientes similares.

6. Las superficies de selección se pueden seleccionar como PTFE o sellos duros de metal.
