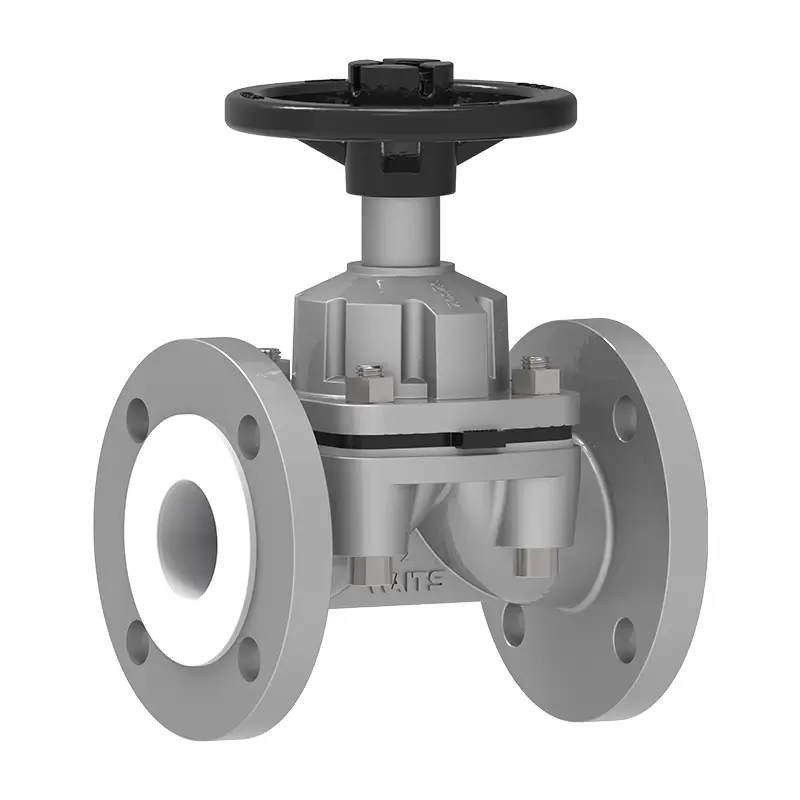

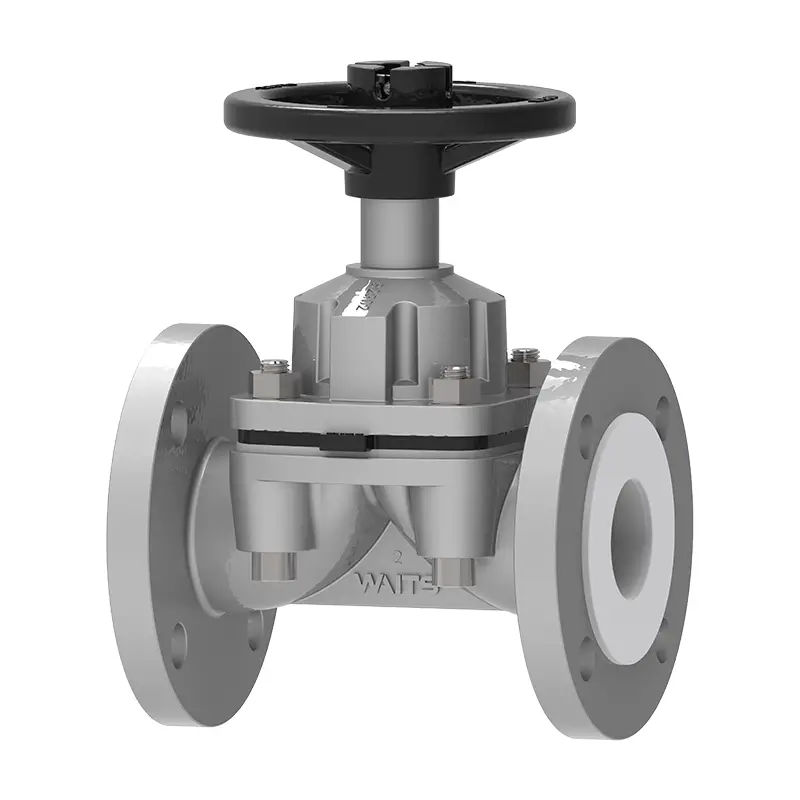

Válvula de diafragma forrada

Si está comprando válvula de diafragma forrada de PTFE de alta calidad por la válvula Waits por primera vez, brindamos un servicio de guía amigable para principiantes. We have written a lot of articles on valve features and maintenance guidelines. Estos recursos no solo ayudan a los clientes a elegir la válvula correcta, sino que también sirven como una "enciclopedia" para los ingenieros de válvulas de novatos. ¡Elijanos y tendrá un proveedor confiable!

Enviar Consulta

Descripción del Producto

Válvula Waits PTFE La válvula de diafragma forrada es una válvula resistente a la corrosión y duradera que aísla el medio de las partes metálicas a través de un diafragma fluoroplástico y logra la apertura/cierre y el sellado a través de la deformación elástica del diafragma. Adecuado para ácidos, cloro, agua y soluciones cloradas, agua desionizada, sal, soluciones alcalinas, productos químicos de lima y cobre. Nuestro producto tiene un diseño de cavidad sin cavidades, de baja emisión y un sello vástago sin fugas. Indicador de posición. Las partes mecánicas se aislan del fluido.

Cuerpo de la válvula: hierro fundido, hierro dúctil, acero de carbono WCB o acero inoxidable CF8M. Recubrimiento (plástico): DN15 - D200: 3 mm.

Válvula: hierro fundido o hierro dúctil.

Presión: PN10-16.

Opcional: STEM no umbral. La válvula adopta un diseño de sellado ajustado de gas, que es fácil de mantener. Sus piezas reemplazables se pueden reemplazar fácilmente en línea y están disponibles en stock.

La característica central de la válvula de diafragma forrada de PTFE es que el medio no contacta a la estructura metálica interna del cuerpo de la válvula. Es adecuado para condiciones de trabajo duras con fuerte corrosión, alta pureza, fácil contaminación o partículas de contenido.

Ampliamente utilizado en industrias químicas, farmacéuticas, de protección ambiental y electrónica.

Características y ventajas

Cierre de gas (Clase VI)

Sin diseño de cavidad

Mantenimiento fácil/bajo mantenimiento

Mantenimiento en línea (entrada superior)

El sello del vástago no tiene fugas

Indicador de posición estándar

Estándares de implementación-Válvula de diafragma forrada de PTFE
Estándares de diseño	MSS - SP - 88, BS 5156
Estándar de brida	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Métodos de conexión	RF
Prueba y aceptación	Fuego 598, EN12266
Longitud estructural	API6D/ASME B16.10/EN558
Calificaciones de presión y temperatura	ASME B16.34
Prueba de inicio	/
Bajos estándares de fuga	ISO 15848-1, API 622
Diseño de anticorrosión	Nace mr 0175
Válvula de diafragma forrada de aplicaciones-ptfe
Tamaño	NPS 1/2 "~ NPS 14 ″ DN15 ~ DN350
Rango de presión	CL150 ~ CL150 PN10 ~ PN16
Rango de temperatura	PTFE-50 ° C ~+180 ° C
Rango de aplicación	Industria química, industria farmacéutica, ingeniería ambiental, semiconductores y electrónica, sistemas de energía, etc.
Cuerpo de válvula	Forlsas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, PTFE-Lined Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-Linizado
Placa de válvula	Acero al carbono, acero inoxidable, forrado de PTFE
Vástago de válvula	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Asiento de válvula	Grafito de asbesto, grafito flexible, politetrafluoroetileno, aleación a base de hierro

Características del producto

1. Indicador de posición de la válvula

La válvula de diafragma forrada de PTFE puede mostrar claramente el estado abierto o cerrado de la válvula.

2. Diseño de limitador de accidente cerebrovascular

Previene la apertura o el cierre excesivo durante la operación.

3. Extiende la vida útil del diafragma

Excelente rendimiento contra la luz, resistencia de flujo pequeño y una fuerte capacidad de flujo.

4. Estructura del sello de vertedero

Puede darse cuenta con precisión de la función de corte de los medios de comunicación.

5. Aislamiento del diafragma

Aislar la cavidad del cuerpo de la válvula de la cavidad de la cubierta de la válvula, para que las partes de flujo puedan aislarse del contacto entre el medio.
