Válvula de mariposa concéntrica marina

Las válvulas de mariposa concéntricas marinas de Waits están diseñadas según API 609 / ISO 14313 / JIS F7480, estándares de válvulas marinas reconocidos internacionalmente que especifican requisitos de estructura, dimensiones, materiales y rendimiento, lo que garantiza confiabilidad y calidad en aplicaciones a bordo.

Enviar Consulta

Descripción del Producto

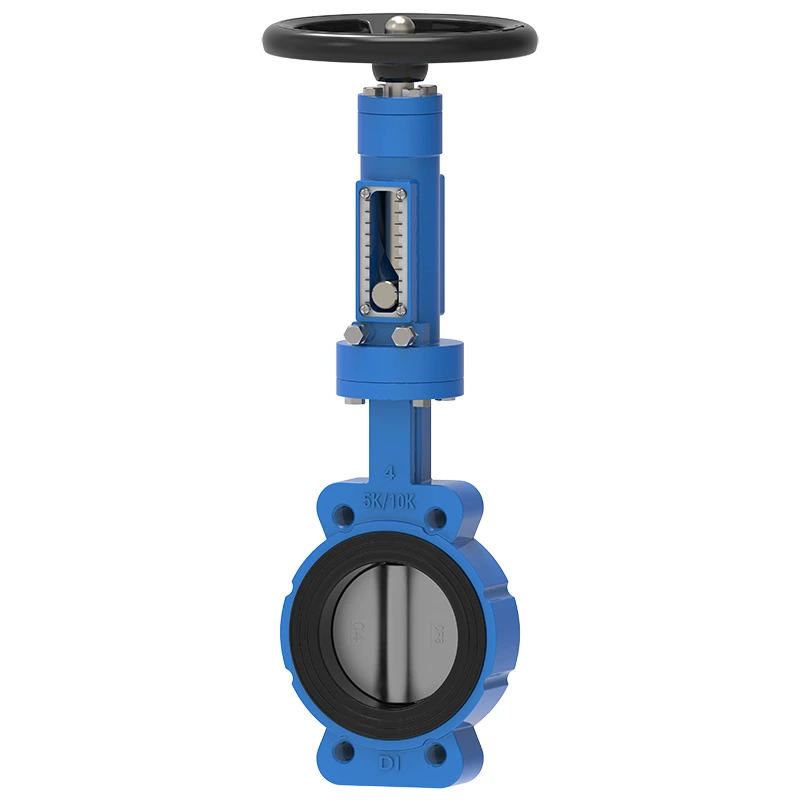

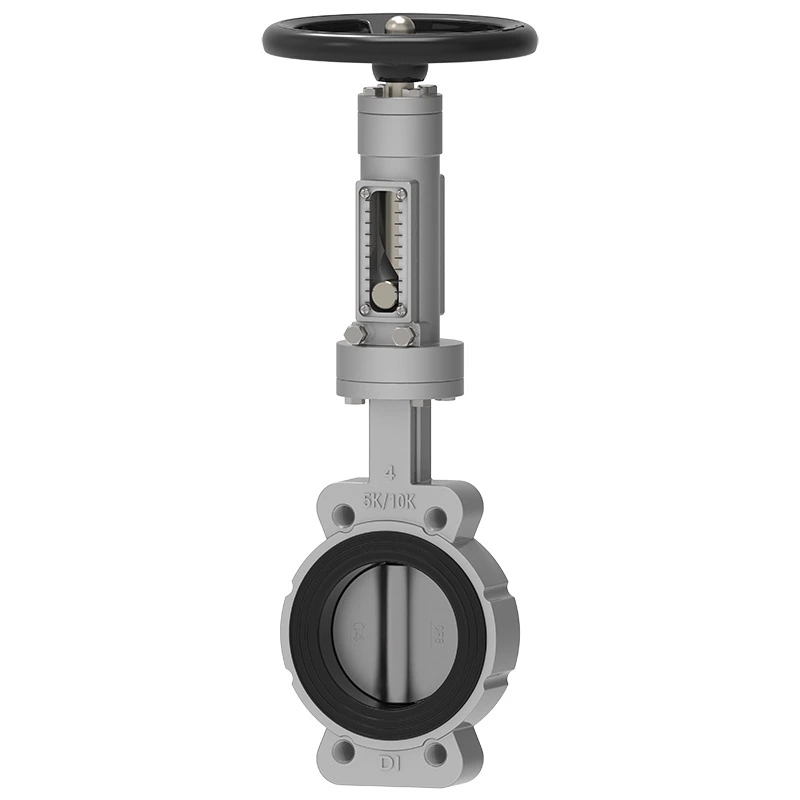

La válvula de mariposa concéntrica marina de Waits, disponible en diseños de semi-lug (compacta) y de lug completo (de alta estabilidad), está diseñada para uso a bordo. Ideales para espacios reducidos o cubiertas expuestas, ofrecen sellado confiable, resistencia a la corrosión del agua de mar y control preciso de sistemas de agua, drenaje y refrigeración en entornos marinos exigentes.

Estándares de implementación

Estándar de diseño	API 609, EN 593, BS 5155, GOST
Estándar final	ANSI B16.1CL. 125 libras y B16,5 CL. 150 libras DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 y PN16 AS 2129 Tabla D y E BS 10 Tabla D y E MSS SP44 CL. 150 libras AWWA C207 150LB ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16
Inspección y prueba	API 598, IS0 5208, EN 12266-1, GOST
Cara a cara	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Brida superior	ISO 5211

Solicitud

Temperatura de funcionamiento	-45 ℃ ~ 150 ℃
Tamaño	2"-80", DN50-DN2000
Presión de trabajo/CWP	16 BARRAS 10 BARRAS
Caparazón	24 BARRAS 15 BARRAS
Sello	18 BARRAS 10 BARRAS
Prueba de aire	6 BARRAS 6 BARRAS
Entorno operativo	Sistema de lastre y sentina Procesamiento químico Plantas desalinizadoras, Equipos de perforación, Agua potable Polvo seco, Alimentos y bebidas, Plantas de gas HAVC Industria minera, Industria papelera, Manipulación de arena, Agua de mar, Industria azucarera Tratamiento termotécnico de aguas Aguas residuales
Operador	Palanca, Engranaje, Eléctrico, Neumático, etc.
Material del cuerpo	Hierro fundido, hierro dúctil, acero al carbono, acero inoxidable, bronce AL, etc.
Desct	Hierro fundido, hierro dúctil, acero al carbono, acero inoxidable, bronce AL
Provenir	2CR13 F304 F316 F51 F53 Monel K500
Asiento	BUNA NBR EPDM VITON PTFE HEPDM Neopreno Hypalon Caucho natural
