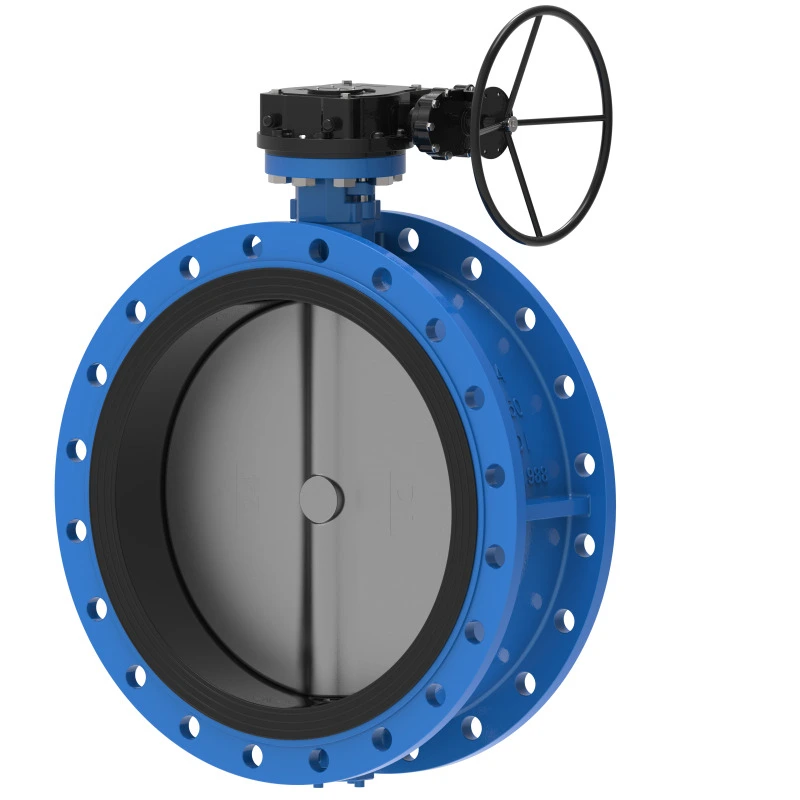

Válvula de mariposa concéntrica con brida de engranaje

La válvula de mariposa concéntrica con brida de engranaje se puede personalizar para diferentes instalaciones; El asiento de soporte interno evita que el disco se hunda y se produzcan fugas en el montaje vertical. Disponible hasta DN2400 (96").

Enviar Consulta

Descripción del Producto

Las válvulas de mariposa concéntricas con brida de gran tamaño son ideales para sistemas de refrigeración de plantas de energía y agua municipales. El diseño de baja resistencia al flujo garantiza un rendimiento estable de alto flujo. Disponibles con accionamiento manual, neumático o eléctrico para un sellado confiable y un funcionamiento eficiente y confiable.

Estándares de implementación

Estándar de diseño	API 609, EN 593, BS 5155, GOST
Estándar final	ANSI B16.1CL. 125 libras y B16,5 CL. 150 libras DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 y PN16 AS 2129 Tabla D y E BS 10 Tabla D y E MSS SP44 CL. 150 libras AWWA C207 150LB ISO 2531 PN6, PN10 y PN16 ISO 7005 PN6, PN10 y PN16
Inspección y prueba	API 598, IS0 5208, EN 12266-1, GOST
Cara a cara	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Brida superior	ISO 5211

Solicitud

Temperatura de funcionamiento	-45 ℃ ~ 150 ℃
Tamaño	2"-80", DN50-DN2000
Presión de trabajo/CWP	16 BARRAS 10 BARRAS
Caparazón	24 BARRAS 15 BARRAS
Sello	18 BARRAS 10 BARRAS
Prueba de aire	6 BARRAS 6 BARRAS
Entorno operativo	Sistema de lastre y sentina Procesamiento químico Plantas desalinizadoras, Equipos de perforación, Agua potable Polvo seco, Alimentos y bebidas, Plantas de gas HAVC Industria minera, Industria papelera, Manipulación de arena, Agua de mar, Industria azucarera Tratamiento termotécnico de aguas Aguas residuales
Operador	Palanca, Engranaje, Eléctrico, Neumático, etc.
Material del cuerpo	Hierro fundido, hierro dúctil, acero al carbono, acero inoxidable, bronce AL, etc.
Desct	Hierro fundido, hierro dúctil, acero al carbono, acero inoxidable, bronce AL
Provenir	2CR13 F304 F316 F51 F53 Monel K500
Asiento	BUNA NBR EPDM VITON PTFE HEPDM Neopreno Hypalon Caucho natural
