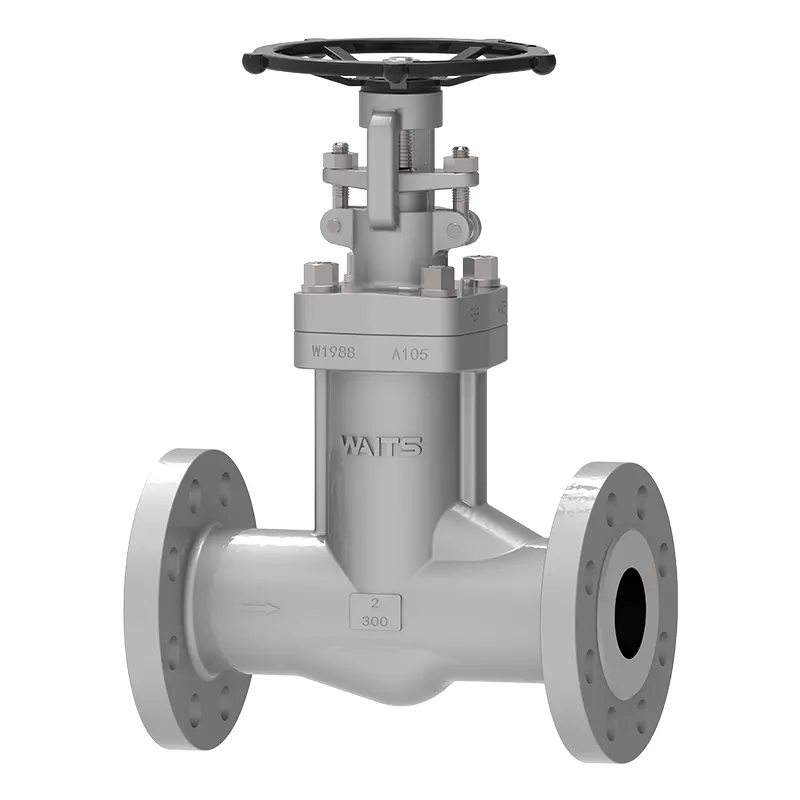

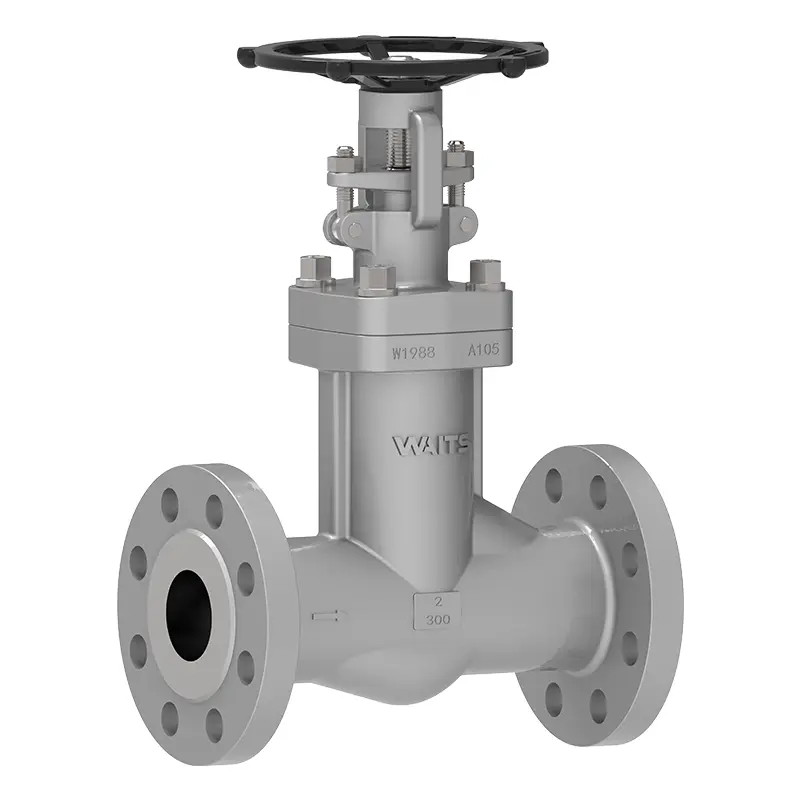

Válvula de globo fuelle de acero forjado ‌

Waits Valve Forjed Steel Bellows Valve de globo cuenta presenta fuelles de metal resistente de alta calidad y duradero que duran mucho tiempo. Elimina los problemas comunes de empacar el envejecimiento y las fugas del sello, reduce los costos de mantenimiento y el tiempo de inactividad, y proporciona a sus ingenieros un entorno de trabajo más limpio y seguro.

Enviar Consulta

Descripción del Producto

Waits Válvula Fored de acero de acero Válvula de globo que presenta una estructura de fuelle duradera en el interior. La parte inferior de los fuelles de acero inoxidable está soldado al vástago de la válvula para evitar que los fluidos de proceso corroen el vástago de la válvula. El otro extremo se encuentra entre el cuerpo de la válvula y el capó para formar un sello estático.

Utiliza un diseño de doble sello, e incluso si el fuelle falla, el embalaje del vástago de la válvula aún puede evitar fugas. Los fuelles están soldados al vástago de la válvula para un rendimiento estable y evitan la vibración causada por el movimiento del núcleo de la válvula.

Estándares de implementación Fuelle de acero de acero válvula de globo ‌ ‌
Estándares de diseño	API602 DIN3356
Normas de conexión	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Conexión	RF, RTJ
Aceptación de prueba	Fuego 598 EN12266
Longitud de la estructura	API6D/ASME B16.10/EN558
Calificaciones de presión y temperatura	ASME B16.34
Prueba de incendio	API607, API6FA
Baja estándar de fuga	API 622
Diseño de anticorrosión	Nace mr 0175

Aplicación Fuelle de acero de acero válvula de globo ‌ ‌
Tamaño	DN15 ~ DN50 （NPS½ "~ 12"）
Rango de presión	Clase150 ～ Class600, PN20 ～ PN100
Rango de temperatura	-40 ℃～+350 ℃
Solicitud	Sistema de vapor de planta de energía térmica, hidrocarburos, medios ácidos y álcali e hidrógeno de alta presión, fluidos estériles, resistentes a gases corrosivos, etc.
Modo de conducción	Manual, eléctrico, neumático
Cubierta de cuerpo/válvula de válvula	Forlsas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Núcleo de la válvula	Forlsas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Monel,
Superficie de sellado	Acero inoxidable, aleación de alta temperatura, acero de aleación
Vástago de válvula	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Vara	Embalaje comprimido, embalaje de fibra de asbesto, embalaje de grafito flexible,

Solicitud:

La válvula de globo fuelle de acero forjado es adecuado para tuberías que transmiten medios como vapor, medios inflamables y explosivos, aceite térmico, fluidos de alta pureza, sustancias tóxicas, etc.

Los fuelles de metal son componentes clave en muchas aplicaciones de detección, sellado, manejo de fluidos y actuación. Los diferentes métodos de fabricación y cualidades materiales tienen un impacto significativo en su confiabilidad en términos de viaje, características de presión, velocidad de resorte y respuesta de temperatura.

Tenga en cuenta la diferencia entre diseños sin costuras y soldados.

Dependiendo de los requisitos del proyecto, en muchos casos, fuelles formados hechos de tubos longitudinales soldados de costura puede ser la solución más rentable, como los fuelles de acero inoxidable con una compensación simple. Además de las desviaciones estándar más bajas en el diámetro y el grosor de la pared, la posibilidad de micro-loks y contaminación alrededor de la costura de soldadura también se reduce (por ejemplo, en aplicaciones de vacío).

Forged Steel Bellows Globe Valve
