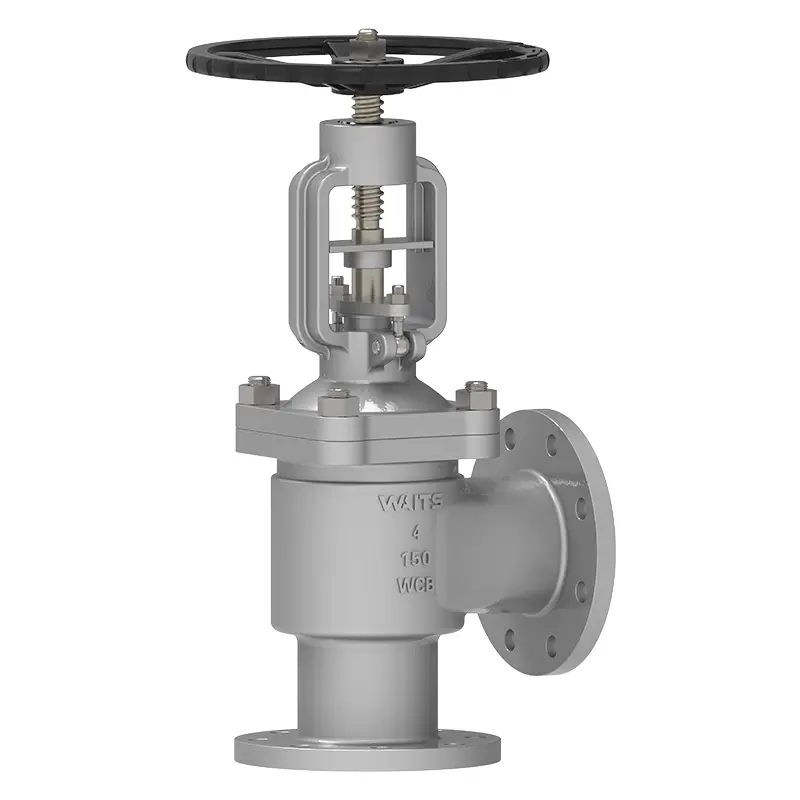

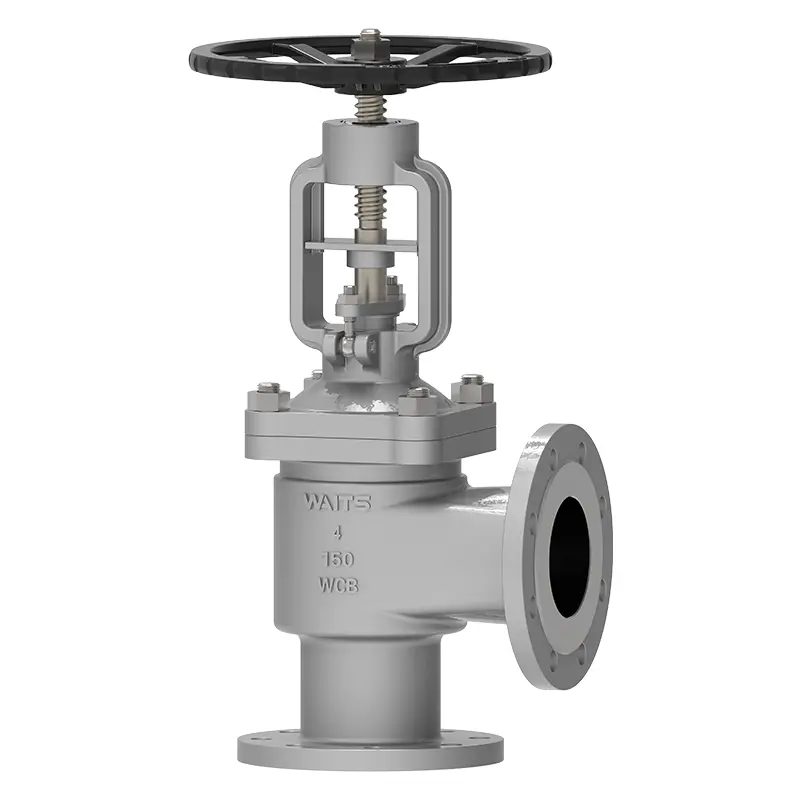

Válvula de globo de ángulo de fuelles

La válvula de globo de Bellows Angle adopta la tecnología de "doble sello", que consiste en fuelles de metal y embalaje, proporcionando doble protección. Su diseño de 90 grados ahorra espacio y tiene un flujo de baja resistencia, lo que puede reducir el consumo de energía para usted. Elegir la válvula WATS significa elegir un equipo tranquilizador.

Enviar Consulta

Descripción del Producto

La válvula de válvula WATS de alta calidad de la válvula de globo adopta un diseño de 90 grados, lo que permite que el fluido cambie de dirección en ángulo recto y controle el flujo o corte del fluido girando el vástago de la válvula. El fuelle de metal se usa como componente de sellado principal dentro del cuerpo de la válvula, combinado con el embalaje tradicional. El disco de la válvula se mueve linealmente a lo largo de la línea central del fluido, y los fuelle se expande o contraen en consecuencia, aislando el fluido del entorno externo y evitando la fuga.

Estándares de implementación de cuelles de ángulo de válvula de globo ‌
Estándares de diseño	DIN3356 /BS1873 /ASME B16.34
Estándar de brida	EN1092-1/2/ASME B16.5/ASME B16.47-A/B
Conexión	RF/FF/RTJ
Aceptación de prueba	Y 12266 API598
Longitud de la estructura	EN558/ ASME B16.10
Calificaciones de presión y temperatura	ASME B16.34
Prueba de incendio	API607 API6FA
Baja estándar de fuga	API 622
Diseño de anticorrosión	Nace mr 0175
Válvula de globo de cebollos de ángulo de aplicación
Tamaño	DN15 ~ DN300 （NPS½ "~ 12"）
Rango de presión	PN16 ~ PN160 （Clase150 ~ 900）
Rango de temperatura	-29 ℃～+570 ℃
Solicitud	Ácido/líquido alcalino, gas natural licuado, aceite de alta viscosidad, red de tuberías subterráneas, módulo de integración de equipos, etc.
Modo de conducción	Vuelvo, engranaje bisal, electricidad, neumático, etc.
Cubierta de cuerpo/válvula de válvula	Forlsas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Núcleo de la válvula	Forlsas: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie de sellado	Cuerpo principal, encuesta principal de aleación a base de hierro, revestimiento de aleación a base de duro
Vástago de válvula	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Tuerca de válvula	Aleación de cobre
Vara	Grafito flexible, embalaje de asbesto de grafito, politetrafluoroetileno ...

Características de rendimiento

La estructura de la válvula de globo de cello de celo la hace particularmente adecuada para aplicaciones con altos requisitos de confiabilidad, como sistemas que manejan medios tóxicos, inflamables o corrosivos.

Ventajas

1. El componente clave de la válvula de globo de celo de celo son los fuelles de metal. Conecta la cubierta de la válvula y el vástago de la válvula mediante soldadura automática de rollo. El fuelle de metal asegura que la parte del vástago de la válvula esté libre de fugas.

2. Gracias al diseño cónico y simplificado, el disco de válvula sella de manera confiable y tiene una vida útil más larga.

3. Diseño de doble sello (fuelle + embalaje). Los fuelles y el embalaje evitan fugas y proporcionan un excelente efecto de sellado.

4. La válvula de globo de celo de celo puede lubricar directamente el vástago de la válvula, la tuerca y la manga.

5. Vuela ergonómica. Vida útil más larga y operación más fácil.

Angle Bellows Globe Valve
