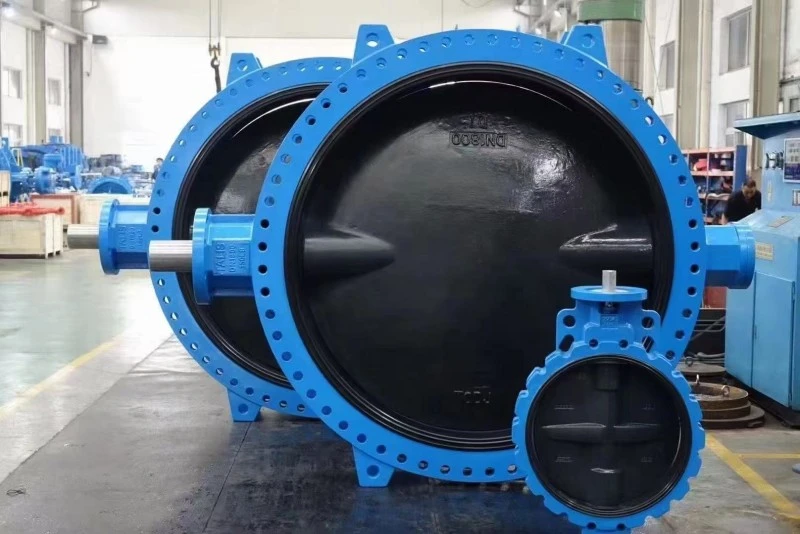

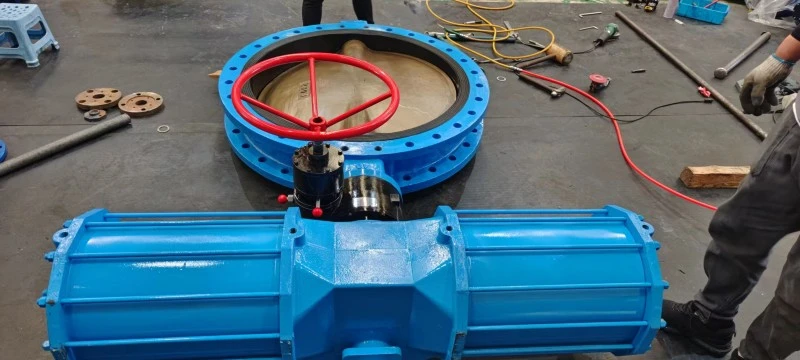

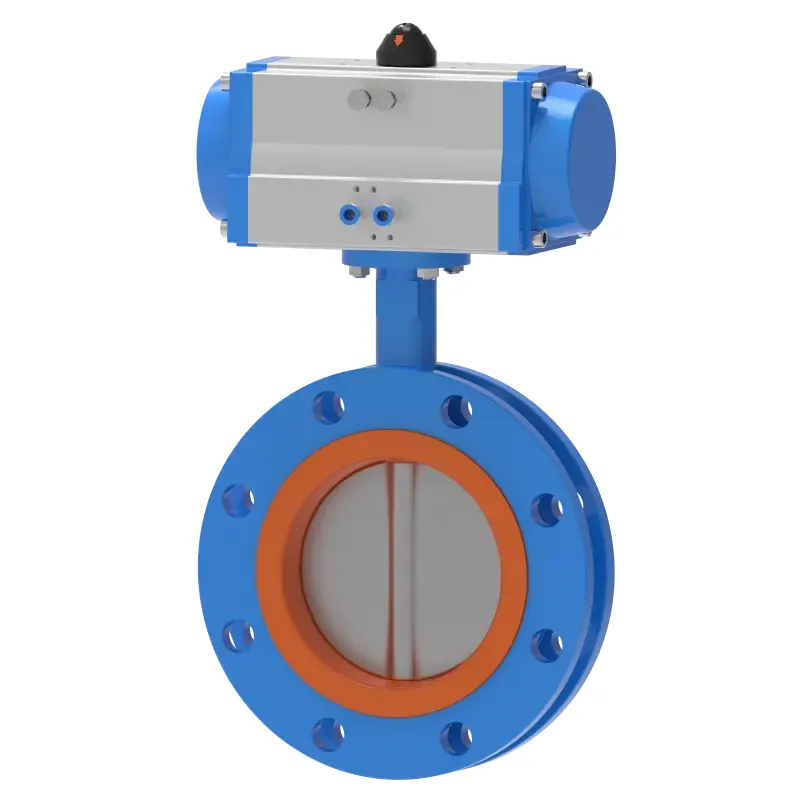

Válvula de mariposa con brida tipo U

La válvula de mariposa con brida tipo U de Waits es duradera, de tamaño pequeño, liviana y está compuesta de solo unas pocas piezas. Además, se puede abrir y cerrar rápidamente. Cuando la válvula de mariposa con brida está en la posición completamente abierta, el grosor de la placa de mariposa es la única resistencia para que el medio fluya a través del cuerpo de la válvula, por lo que la caída de presión generada por la válvula es muy pequeña y tiene mejores características de control de flujo. Los tipos de sellado de la válvula de mariposa con brida tipo U son sellado elástico y sellado metálico. Válvula de sellado elástica, el anillo de sellado puede incrustarse en el cuerpo de la válvula o instalarse alrededor de la placa de mariposa.

Característica

1. La válvula de mariposa tiene una estructura simple, un volumen pequeño, un peso liviano y está compuesta por solo unas pocas piezas. Además, simplemente gire 90° para abrir y cerrar rápidamente, lo que facilita su operación. Al mismo tiempo, la válvula tiene buenas características de control de fluidos.

2. La estructura es simple y compacta, y se puede abrir/cerrar rápidamente 90°.

3. Par de funcionamiento extremadamente bajo, ahorro de energía.

4. La curva de flujo tiende hacia una línea recta, lo que indica un excelente desempeño de regulación.

5. Amplia gama de selección de materiales, adecuados para diversos medios.

Simplemente gire 90 ° para abrir y cerrar rápidamente, fácil de operar. Al mismo tiempo, la válvula de mariposa con brida tipo U tiene excelentes características de control de fluidos.

La vida útil de las válvulas selladas de metal suele ser más larga que la de las válvulas selladas elásticas, pero es difícil lograr un sellado completo.

Comparación entre la válvula de mariposa con brida tipo U y la válvula de mariposa de doble abrazadera

1. Material (similitud):

Cuerpo de válvula: fundición gris; Hierro dúctil; Acero carbono.

Disco de válvula: hierro dúctil (niquelado o recubierto de nailon); acero inoxidable 304/316; Bronce de aluminio.

Vástago de válvula: acero inoxidable 410/416/304/316.

Asiento de válvula: caucho EPDM; caucho de nitrilo; teflón; caucho fluorado; heparen; Caucho de cloropreno; Asiento de válvula metálico.

2. Presión (similitud):

CLASE 125/150； PN10/16/25

3. Ámbito de aplicación:

La válvula de mariposa con brida tipo U se diferencia de las válvulas de mariposa de abrazadera o de lengüeta en que utiliza conexiones de brida y tiene una longitud de cara final más corta.

Si es necesario utilizar válvulas de mariposa para controlar el flujo, lo más importante es elegir el tamaño y tipo de válvula correctos. El principio estructural de las válvulas de mariposa es particularmente adecuado para fabricar válvulas de gran diámetro. Las válvulas de mariposa no sólo se utilizan ampliamente en industrias generales como la de petróleo, gas natural, productos químicos y tratamiento de agua, sino también en sistemas de agua de refrigeración de centrales térmicas.

Si es necesario utilizar una válvula de mariposa con brida tipo U para control de flujo, lo más importante es seleccionar correctamente el tamaño y tipo de válvula. El principio estructural de las válvulas de mariposa es especialmente adecuado para la fabricación de válvulas de gran diámetro. Las válvulas de mariposa no sólo se utilizan ampliamente en industrias generales como la de petróleo, gas natural, productos químicos y tratamiento de agua, sino también en sistemas de agua de refrigeración de centrales térmicas.
