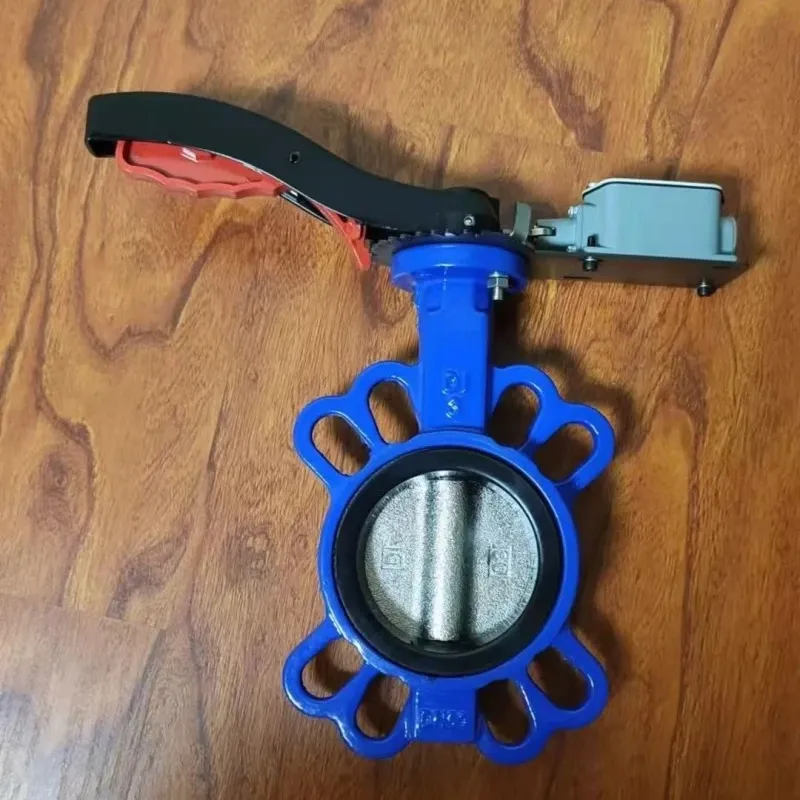

Válvula de mariposa Wafer accionada por señal de palanca táctil activa

La válvula de mariposa tipo wafer de palanca de accionamiento simple (activada al tacto) de Waits Valve ofrece un diseño compacto, excelente rendimiento de control de flujo y un precio rentable, lo que la convierte en un dispositivo regulador clave en sistemas de tuberías industriales. Esta serie de válvulas de mariposa utiliza un diseño sin embrague operado manualmente, que no requiere palancas, embragues ni frenos, y puede operarse manualmente desde la tensión de red.

Características y beneficios:

Amplia gama de tamaños

Transmisión por engranaje helicoidal no reversible

El indicador de posición mecánico intuitivo indica con precisión la posición de la válvula.

Los modelos estándar están equipados con un calentador anticondensación y dos finales de carrera auxiliares. Clasificación de protección: IP67

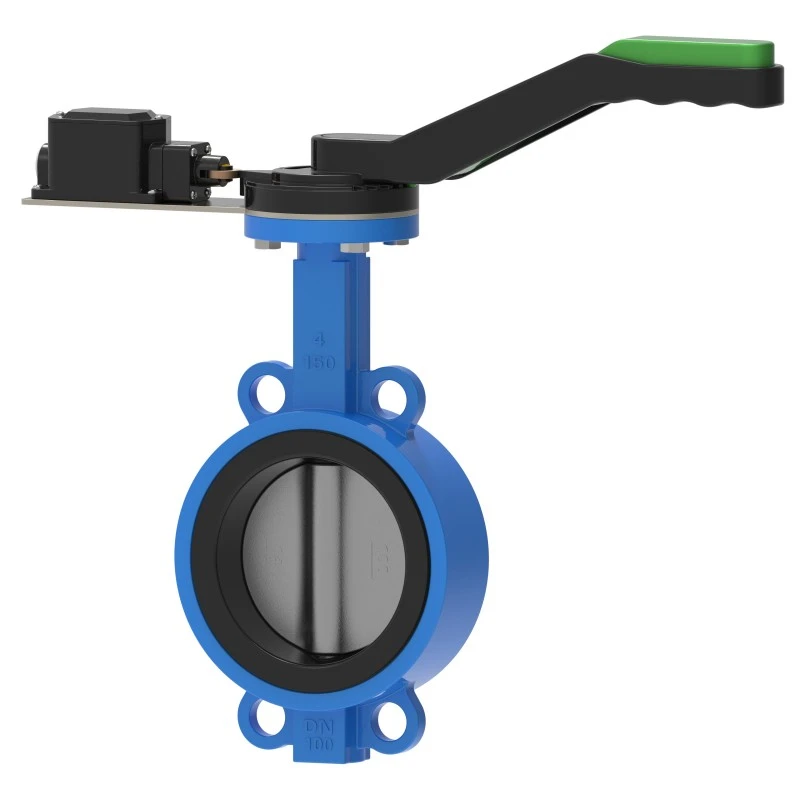

La válvula de mariposa tipo wafer de palanca de accionamiento simple (activada al tacto) es una válvula atornillada entre dos bridas de tubería. Su disco gira de 0° a 90° alrededor de su eje, lo que permite el control de apertura y cierre. Presenta una estructura compacta, liviana (solo del 30% al 50% de una válvula de compuerta de tamaño similar) y operación rápida. Sus características principales de diseño incluyen:

Material del cuerpo: Hierro fundido gris (HT200/HT250), hierro dúctil (QT450-10) o acero inoxidable. Adecuado para tuberías con diámetros desde DN50 hasta DN600.

Conexión: Carece de brida incorporada y se sujeta entre bridas de tubería mediante pernos largos, ahorrando espacio de instalación y asegurando la alineación de las bridas.

Tipo de sello:

Sello blando: El borde del disco de la válvula de mariposa tipo wafer de palanca de accionamiento simple (activada al tacto) está recubierto con un sello de caucho o PTFE. La fuga a temperatura ambiente cumple con la Clase VI (≤0,1% x DN) y es adecuada para temperaturas de -20°C a 150°C.

Características de rendimiento

Cuando está completamente abierto, el espesor del disco representa la única resistencia al flujo, lo que reduce la caída de presión a 1/3 de la de una válvula de compuerta de la misma especificación y proporciona una excelente linealidad de regulación del flujo.

La válvula de mariposa tipo wafer de palanca simple (activada al tacto) utiliza una estructura triple excéntrica (como la HH44X) para lograr una apertura y cierre sin fricción, extendiendo su vida útil de 3 a 5 veces más que la de las válvulas de mariposa tradicionales.

Aplicaciones

La válvula de mariposa tipo wafer de palanca de accionamiento simple (activada al tacto) se puede utilizar en la industria petroquímica, como en oleoductos y gasoductos de refinerías (Clase 150-600) y en entradas y salidas de tanques de almacenamiento de ácidos y álcalis.

Regulación del agua de alimentación de la caldera, control del agua circulante de la torre de enfriamiento (se prefieren sellos duros para DN200 y superiores).

Prevención de contraflujo en la salida de bombas contra incendios, sistemas de agua de aire acondicionado central en edificios de gran altura.
