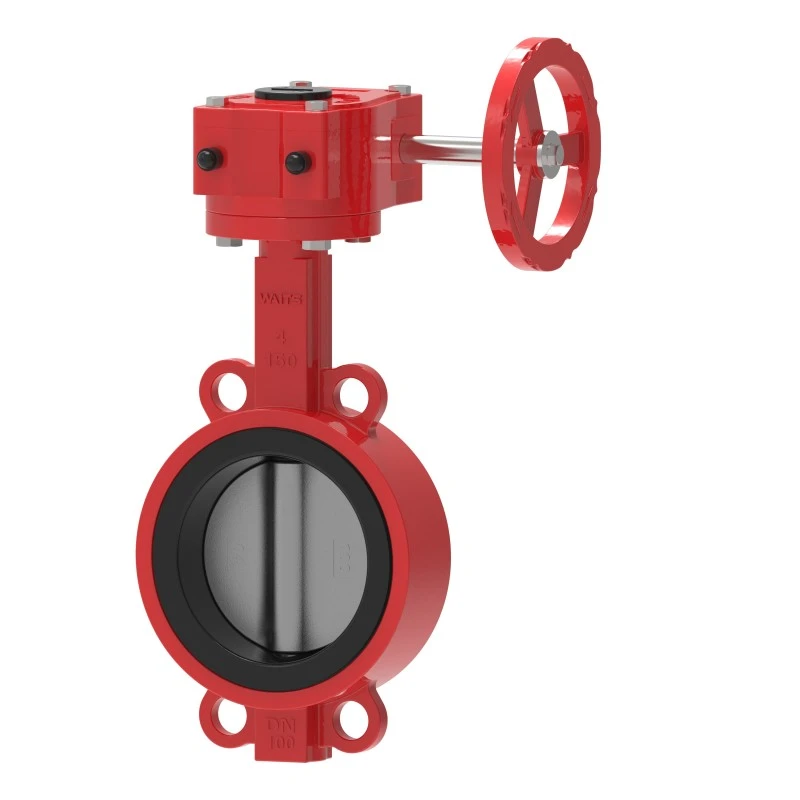

Válvula de mariposa tipo oblea Fire Gear

La válvula de mariposa Fire Gear Wafer de Waits Valve es el producto principal de mi serie de protección contra incendios y ha obtenido la certificación ISO 9001 de DNV, Bureau Veritas, ABS y Lloyds. Esta serie de válvulas de mariposa adopta un cuerpo y placa de válvula B148 C9500 de alta calidad, así como un vástago de válvula Monel K500. Si tiene algún otro requisito, ¡no dude en contactarnos!

La placa de mariposa está ubicada en el centro de la tubería y una varilla que pasa a través de la placa de mariposa está conectada al actuador fuera de la válvula. Los actuadores giratorios pueden hacer que la placa de mariposa sea paralela o perpendicular a la dirección del flujo de fluido. A diferencia de las válvulas de bola, las válvulas de mariposa siempre están ubicadas dentro del rango de flujo de fluido, por lo que, independientemente de la posición de la válvula, se producirá una caída de presión en el fluido.

Característica:

La válvula de mariposa Fire Gear Wafer cumple o supera los requisitos de las normas EN 593 y MSS SP-67.

El diseño del disco de la válvula de sulfuración logra un cierre hermético.

La válvula de mariposa Fire Gear Wafer es adecuada para uso en interiores y exteriores.

Indicador de posición en forma de bandera.

Interruptor de monitoreo incorporado.

El tamaño del extremo de la ranura deberá cumplir con la norma AWWA C606 u otras normas de tuberías IPS.

Las dimensiones cara a cara cumplen con el estándar MSS SP-67.

Certificación UL/ULC 1091, certificación FM 1112, certificación VdS 2100-08en y 3C, así como certificación CNBOP.

Presión de trabajo nominal:

Certificación UL/ULC: 300 psi

Certificación FM: 300 psi

Certificación VdS y 3C: 16 bar

Descripción del Producto

Cuerpo de válvula: fundición nodular GGG40/50 o fundición GG25

Vástago de 2 válvulas: SS420/SS431/SS416

3-Placa de mariposa: fundición dúctil, fundición. Acero inoxidable SS304 (CF8)

Asiento de 4 válvulas: EPDM o PTFE

Vástago de válvula: acero inoxidable

6-Recubrimiento interno y externo de resina epoxi, con espesor superior a 250 micras

7- Métodos de conexión: tipo abrazadera, tipo orejeta, tipo brida

8- Presión de trabajo: PN10/16; Rango de tamaño: 2 pulgadas a 72 pulgadas

9- Normas de diseño: DIN, EN558-1, API609; Brida superior: ISO 5211;

10-Modo de operación: Volante o engranaje helicoidal
