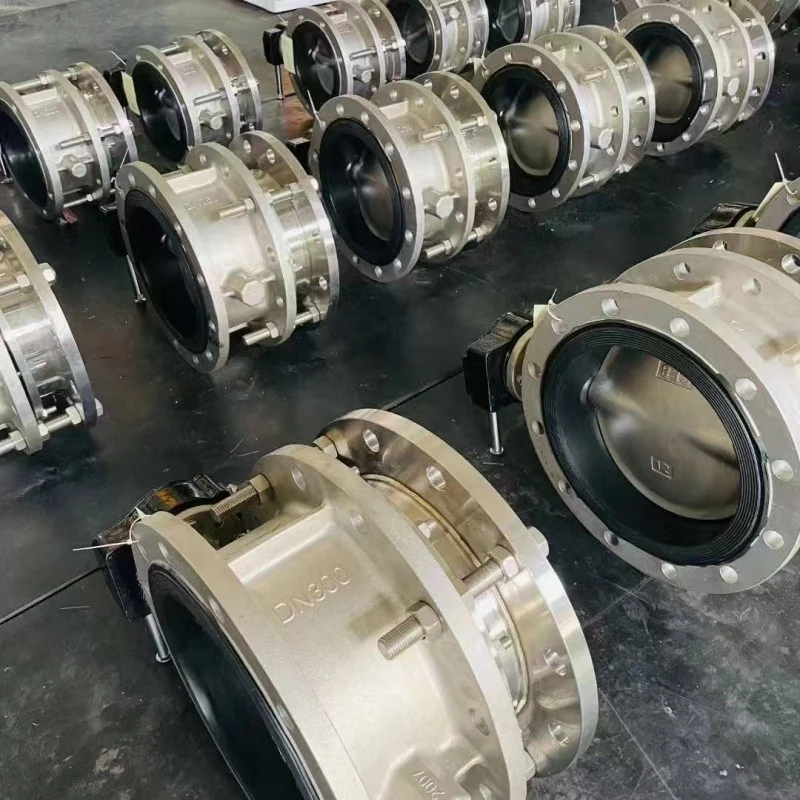

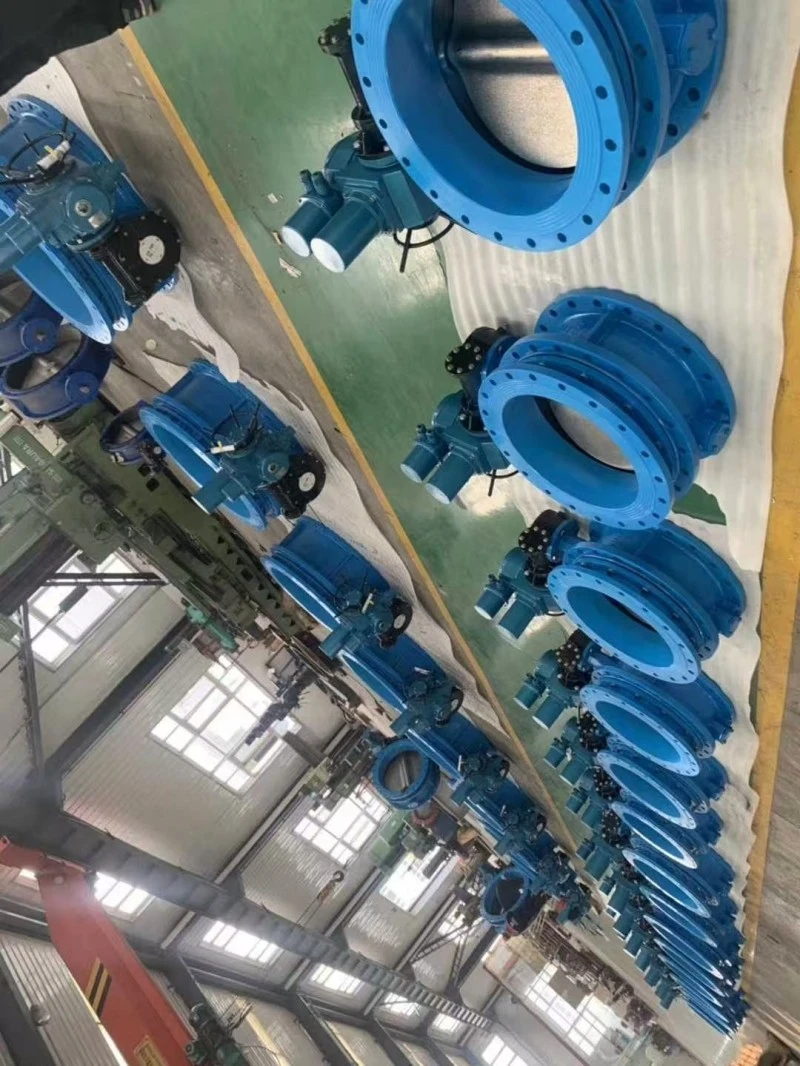

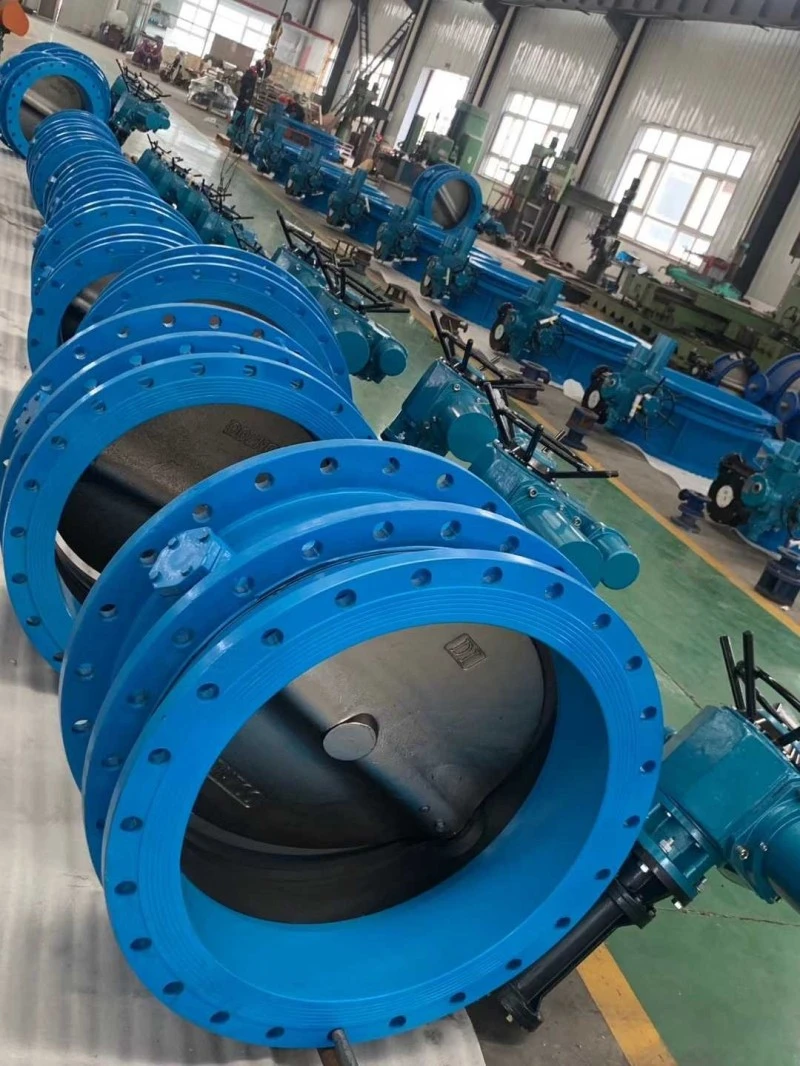

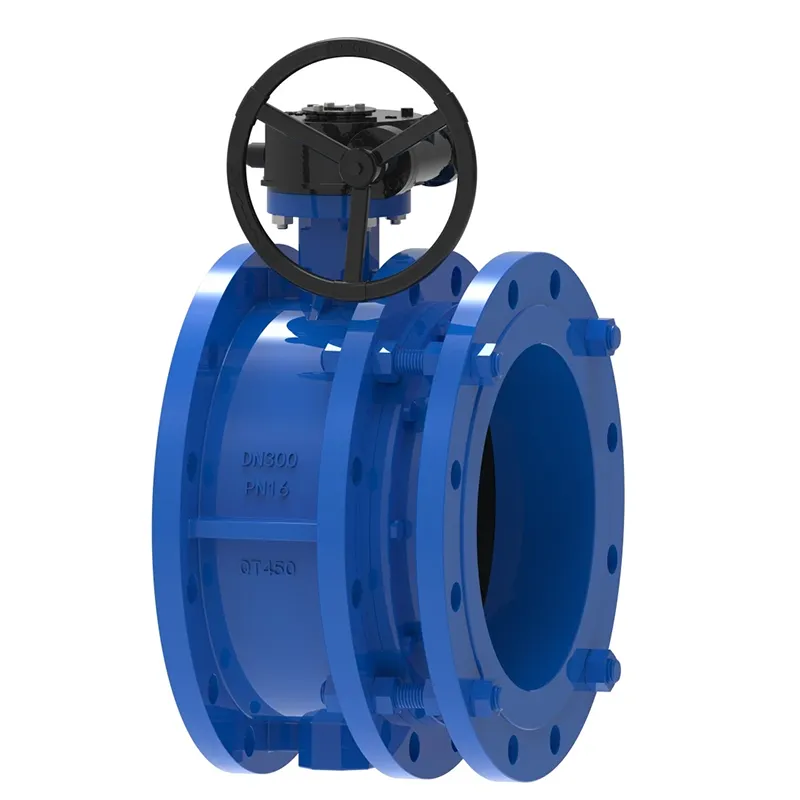

Válvula de mariposa concéntrica de junta de expansión

La placa de mariposa de la válvula de mariposa concéntrica telescópica avanzada se instala en la dirección del diámetro de la tubería. En el canal cilíndrico del cuerpo de la válvula de mariposa telescópica, la placa de mariposa en forma de disco gira alrededor del eje, con un ángulo de rotación entre 0° y 90°. Cuando se gira a 90°, la válvula está completamente abierta. Adecuado para temperaturas ≤ 80 ℃, utilizado en petróleo, productos químicos, alimentos, productos farmacéuticos, textiles, fabricación de papel, energía, suministro y drenaje de agua, gasoductos para regular el flujo, interceptar medios y compensar la expansión y contracción térmica de las tuberías.

Ventajas:

La válvula de mariposa concéntrica telescópica (con una estructura que puede extenderse dentro de un cierto rango de longitud) no solo facilita el desmontaje de la válvula, sino que también reduce la tensión de la tubería y protege la válvula. Al mismo tiempo, también comprime el método de instalación de válvulas de mariposa y juntas de expansión, haciendo el espacio más compacto. Normalmente, este tipo de válvulas no requieren un mantenimiento especial y solo requieren una observación periódica de las partes de expansión y contracción para detectar fugas y desprendimientos.

El método de instalación de la válvula de mariposa concéntrica telescópica tiene grandes ventajas, ya que solo es necesario desmontar la junta de expansión, lo que ahorra mucho espacio de mantenimiento y logra un mantenimiento sin válvulas (las válvulas de mariposa son más pesadas, las juntas de expansión son más livianas y la intensidad de mano de obra es menor).

Precauciones de instalación:

1. Está estrictamente prohibido desmontar válvulas de mariposa con bridas de expansión desmontadas en el sitio de construcción de la tubería; Está estrictamente prohibido alargar o acortar repetidamente la válvula de mariposa telescópica en el sitio.

2. Las tuberías en ambos extremos de la válvula de expansión deben ser concéntricas y las dos superficies de bridas de las tuberías deben ser paralelas;

3. Los pernos de fijación de la brida deben apretarse simétricamente y no apretar los pernos de fijación de la brida con fuerza en un lado;

4. El tubo de expansión se instala detrás de la válvula;

5. La parte de expansión de la válvula de expansión no se instalará en la esquina ni al final de la tubería.

6. La válvula de mariposa con brida de expansión debe colocarse plana antes de la instalación y no debe golpearse a voluntad;

7. La longitud estructural de la válvula de mariposa concéntrica telescópica es la longitud mínima en fábrica y se ajusta a la longitud de instalación (es decir, la longitud de diseño) durante la instalación;

Cuando la longitud entre las tuberías exceda la longitud de instalación de la válvula de mariposa de expansión, ajuste el espacio entre las tuberías y no tire con fuerza de la válvula de expansión para evitar dañarla;

9. La válvula de mariposa de la válvula de mariposa concéntrica telescópica se puede instalar en cualquier posición. Cuando se usa para compensación de temperatura, una vez completada la instalación de la tubería, se deben instalar soportes en ambos extremos a lo largo del eje de la tubería para evitar que se salga la tubería de expansión de la válvula de expansión. La fuerza de apoyo del soporte se calcula de acuerdo con la siguiente fórmula y está estrictamente prohibido quitar el soporte durante el funcionamiento;

Cómo elegir:

La forma estructural de la válvula de mariposa concéntrica telescópica se divide en dos tipos: válvula de mariposa telescópica concéntrica y válvula de mariposa telescópica excéntrica. Según los diferentes mecanismos operativos, se puede dividir en válvulas de mariposa telescópicas accionadas por engranaje helicoidal, válvulas de mariposa telescópicas neumáticas y válvulas de mariposa telescópicas eléctricas.

Según los diferentes materiales de sellado, se divide en válvulas de mariposa telescópicas de sellado blando y válvulas de mariposa telescópicas de sellado duro de metal.

Las válvulas de mariposa concentradas telescópicas se utilizan normalmente para tuberías de agua limpia con temperaturas T>80 ℃ y las tuberías no son corrosivas. Las válvulas de mariposa telescópicas de sellado duro se usan comúnmente en tuberías de transferencia de calor de vapor con temperaturas T>425 ℃. Por tanto, a la hora de elegir una válvula de mariposa telescópica, es necesario aclarar el medio, temperatura, presión, etc. para poder realizar la elección correcta.
