Estanterista de hierro dúctil

Waits Valve Ductile Iron Y-strainer utiliza una carcasa de hierro dúctil de alta resistencia y alta calidad para proteger el sistema de tuberías. El tipo Y diseñado por nuestro equipo puede filtrar efectivamente las impurezas con baja pérdida de presión. Cuando trabaje en tuberías industriales y civiles, ¡pensará en este producto como muy útil y útil para usted!

Enviar Consulta

Descripción del Producto

Waits Válvula Aislamiento de hierro Balance de hierro dúctil y deformación ayuda a filtrar las partículas. El filtro de tipo Y contiene múltiples interfaces roscadas para conectar puntos PT, puertos de escape y accesorios. Además, también viene con un filtro integrado de acero inoxidable. ¡Este diseño riguroso es la base de tu tranquilidad!

Principio de trabajo

Cuando el fluido ingresa a la deformación de hierro dúctil de Waits desde la tubería, primero fluye hacia la cavidad en forma de "Y". Bajo la acción del filtro, las impurezas se interceptan en el exterior del filtro, mientras que el fluido limpio pasa a través del filtro hacia la salida del filtro y continúa fluyendo en la tubería. A medida que el proceso de filtrado continúa, las impurezas se acumulan gradualmente en la superficie del filtro. Cuando el filtro se obstruye hasta cierto punto, la diferencia de presión entre la entrada y la salida del filtro aumentará, afectando el flujo normal del fluido. En este momento, el filtro debe limpiarse o reemplazarse.

Estándares de implementación-‌Strainer de hierro y de hierro.
Estándares de diseño	API 6D, EN1074
Estándar de brida	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Conexión	NPT, RF, FF, RTJ, BW, SW
Aceptación de prueba	Fuego 598 EN12266
Longitud de la estructura	API6D/ASME B16.10/EN558
Calificaciones de presión y temperatura	ASME B16.34
Prueba de incendio	6fa Fire Flight607
Baja estándar de fuga	ISO 15848-1, API 622
Diseño de anticorrosión	Nace mr 0175
Aplicación-‌Tuctile Iron Y-strainer
Tamaño	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Rango de presión	CL125 ~ CL150 PN10 ~ PN25
Rango de temperatura	-20 ℃ ~ 300 ℃
Solicitud	Agua fría, agua caliente (la temperatura generalmente es ≤120 ℃, se debe prestar atención a la estabilidad térmica del hierro fundido); El agua doméstica, el agua circulante industrial, el agua de fuego, el aire comprimido (la presión debe ser ≤1.6MPa para evitar la presión excesiva del hierro fundido); Gas no corrosivo (como nitrógeno, dióxido de carbono, etc.); Aceite lubricante, aceite hidráulico (aceite corrosivo no filoso, es necesario verificar el sellado); Se debe evitar el combustible de baja viscosidad (como diesel, contacto a largo plazo con solventes fuertes).
Cuerpo de válvula	Hierro fundido
Filtrar	F304, F304L, F316, F316L, alambre de hierro galvanizado, alambre de cobre

Características de rendimiento

El mantenedor de hierro dúctil de Waits deriva su nombre de su estructura en forma de "Y", que está diseñada para garantizar un flujo de fluido suave dentro del filtro y reducir la resistencia al flujo. Por lo general, presenta un diseño extraíble, como la brida o las conexiones roscadas, lo que permite una fácil limpieza o reemplazo de la pantalla del filtro cuando se obstruye simplemente desmontando las conexiones correspondientes permite el mantenimiento sin esfuerzo del interior. Con una estructura simple y opciones de instalación flexibles, este colador se puede montar horizontal o verticalmente de acuerdo con los diseños de la tubería. Además, su diseño desmontable facilita el mantenimiento conveniente: los operadores pueden desmontar fácilmente el colador para la limpieza o el reemplazo de la pantalla sin herramientas especiales, reduciendo así los costos de mantenimiento y la complejidad.

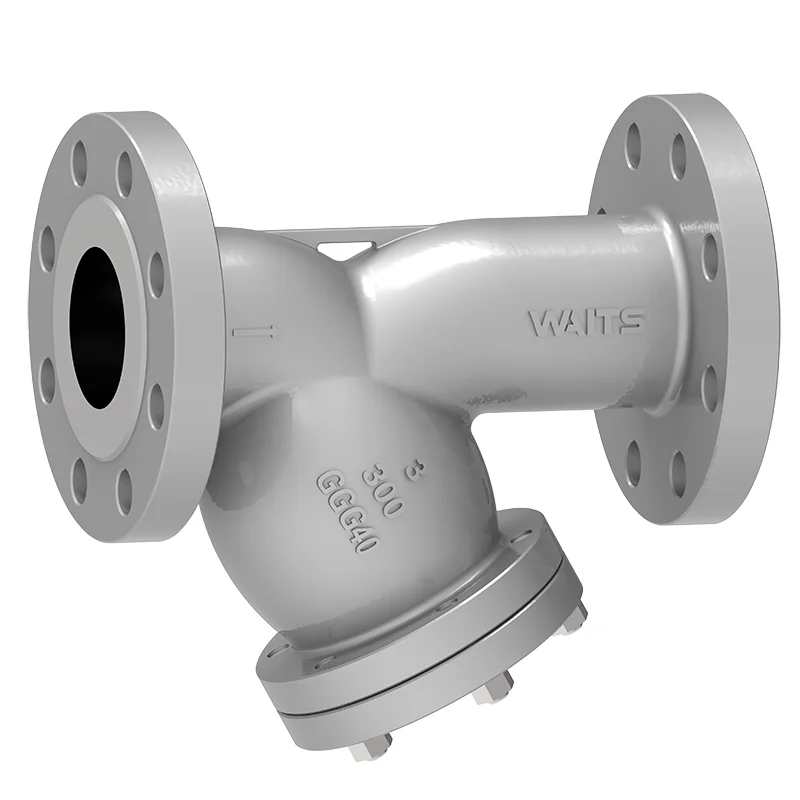

Ductile Iron Y Strainer
