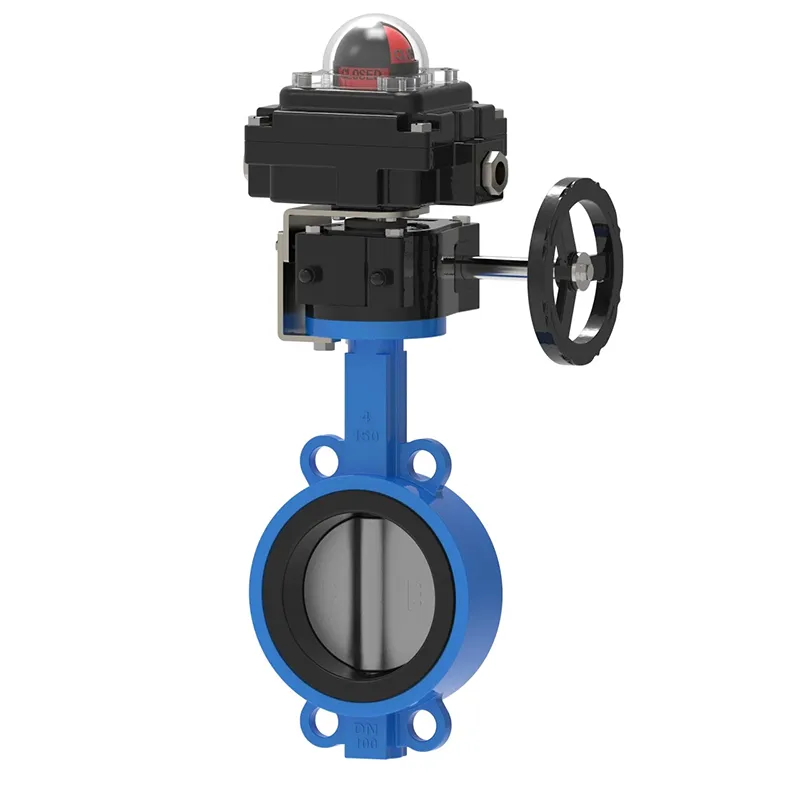

Válvula de mariposa con interruptor de límite

A medida que las fábricas y sus procesos se vuelven cada vez más complejos y dependen más de la retroalimentación del sistema en tiempo real, muchos clientes exigen cada vez más retroalimentación eléctrica para válvulas manuales y automáticas. Cada válvula es diferente, por lo que la válvula de mariposa con interruptor de límite de modificación de la válvula Waits brindará servicios personalizados según las válvulas de muestra y las cajas de interruptores requeridas.

Ventaja

Producto de indicación de posición de válvula de bajo costo

Carcasa de recubrimiento en polvo para hornear adhesivo termofusible

Interruptor mecánico unipolar de dos vías (SPDT) de 2 canales, corriente nominal 16 amperios

Puede indicar el estado de encendido/apagado a través de una luz indicadora esférica claramente visible.

La cámara es fácil de ajustar y la calibración in situ es sencilla. No se requieren herramientas.

Dos interfaces de conducto NPT de 1/2 pulgada

La válvula de mariposa con interruptor de límite es un interruptor de límite manual adecuado para válvulas de bola y válvulas de mariposa de hasta 8 pulgadas. La válvula cumple con la norma ISO5211, cumple con la clasificación NEMA 4X y está equipada con un dispositivo de bloqueo incorporado. Interruptor de límite SPDT estándar de 10 amperios a 120 VCA.

Un interruptor de límite es un dispositivo electromecánico que conecta mecánicamente un actuador a un interruptor eléctrico. Un interruptor de límite es un dispositivo de control que funciona con el movimiento de un objeto. En resumen, los finales de carrera pueden controlar el movimiento de otros objetos.

Los interruptores de límite mecánicos tienen alta precisión y repetibilidad. Los sensores de contacto se utilizan para detectar la presencia y posición de objetos en operaciones industriales.

Los tipos de interruptores de límite generalmente se dividen en cuatro categorías: tipo bigote, tipo rodillo, tipo palanca y tipo émbolo. Están configurados como normalmente abiertos, normalmente cerrados o ambos. En algunas aplicaciones, los finales de carrera han sido sustituidos por sensores de proximidad.

Cuando un objeto entra en contacto con la palanca del interruptor de límite (o émbolo), la palanca se moverá una distancia predeterminada hasta que se active el contacto. La sobrecarrera se refiere a que la palanca se mueve más allá de la distancia de recorrido predeterminada. puntos principales.

Especificación del interruptor de límite

Debido a que la válvula de mariposa con interruptor de límite está diseñada para operaciones específicas, cada interruptor de límite debe calibrarse de acuerdo con la aplicación. Revise los siguientes parámetros para evaluar la compatibilidad del interruptor de límite con su aplicación de destino.

Carcasa: Aluminio fundido a presión: Junta tórica

Estructuras opcionales de acero inoxidable 304 y 316.

Recubrimiento: Recubrimiento en polvo de poliéster (horas)

Junta tórica: Caucho de nitrilo (estándar) -25 ℃ -85 ℃ (hora)

Tipo de entorno: 4, 4X, IP67

Grado a prueba de explosiones: Cl 1 zona 1, Ex d IIC T6 Gb

Clasificación regional: Nema 4, Nema 7

Cierre: Acero inoxidable

Eje: acero inoxidable Namur

Dos roscas NPT de media pulgada

Contactos del bloque de terminales: 8

Voltaje de funcionamiento: 120 VCA, 12 VCC, 24 VCC

Soporte de instalación: MB – 3.4:30 x 80, 130 H: 20, 30 (acero inoxidable)

Rango de temperatura: -20 ℃ -85 ℃

Sensores: interruptor mecánico CROUZET (estándar), interruptor de proximidad (opcional)

Modelo: IP-67 (N4), ALS-500M (a prueba de explosiones)
