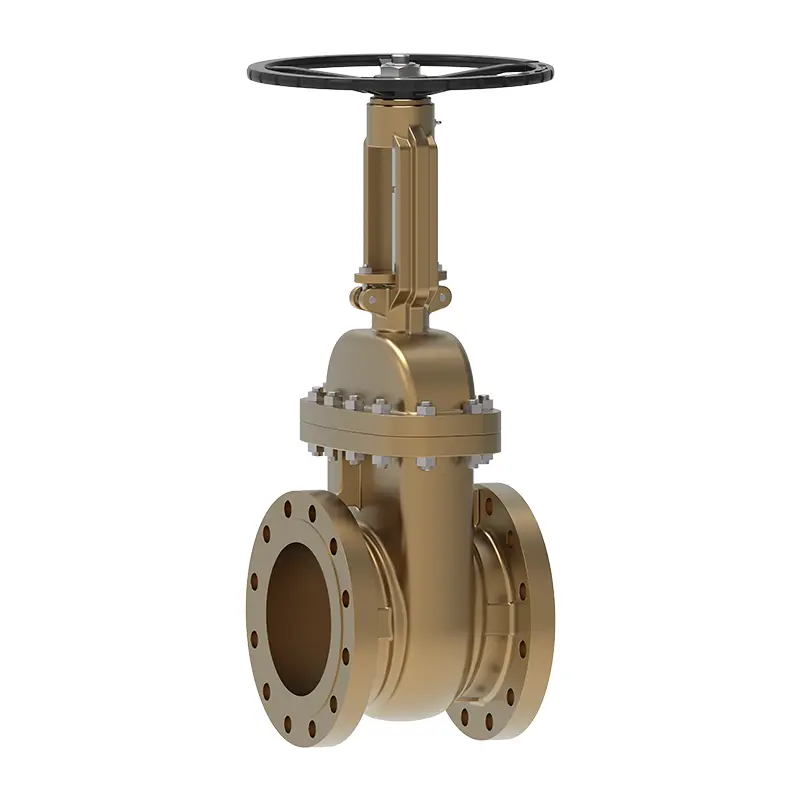

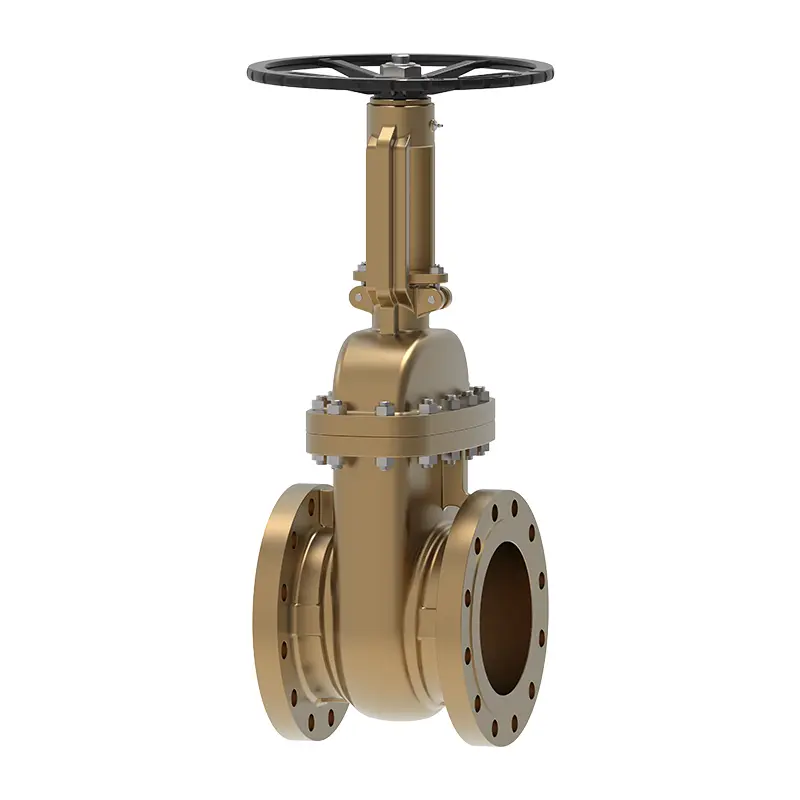

Válvula de compuerta de cuña de bronce

Para la válvula de la válvula de espera de la válvula de bronce duradera, la puerta se levanta gradualmente y se aleja de la superficie de sellado del asiento de la válvula girando la rueda de mano o conduciendo la vástago de la válvula a través del dispositivo de transmisión. Rango de presión CL150 ~ CL300 PN10 ~ PN16. La válvula adopta la operación del STEM ascendente y está equipada con un disco de cuña sólida. No es adecuado para beber agua. Bienvenido para enviarnos un mensaje para contarnos sobre el contenido personalizado, ¡estamos en línea en cualquier momento!

Principio de trabajo:
Cuando la altura de la elevación de la puerta alcanza aproximadamente 1 veces el diámetro nominal de la válvula, el canal de fluido está desbloqueado y la válvula está completamente abierta. En uso real, la parte superior del vástago de la válvula generalmente se usa como la indicación de apertura completa. Después de alcanzar la posición superior, la rueda manual generalmente gira de 1/2 a 1 giro como la posición real completamente abierta para evitar el bloqueo debido a los cambios de temperatura. Cuando la rueda manual o el dispositivo de accionamiento gira en la dirección opuesta, el vástago de la válvula impulsa la puerta para descender, y la superficie de sellado de la puerta se ajusta gradualmente a la superficie de sellado del asiento de la válvula. El sellado se logra presionando la puerta firmemente contra el asiento de la válvula a través de la fuerza externa o la presión media para evitar el flujo de medio.

Características de rendimiento
La válvula de compuerta de cuña de bronce tiene un canal de medios recto dentro del cuerpo de la válvula, que tiene baja resistencia a los fluidos, y los medios fluyen en línea recta con baja resistencia al flujo, lo que puede reducir efectivamente la pérdida de presión del sistema.
En comparación con las válvulas de parada, la dirección de movimiento de la puerta es perpendicular a la dirección de flujo del medio, lo que facilita la apertura y el cierre.
El medio puede fluir en ambas direcciones, y no es necesario considerar la dirección de flujo del medio durante la instalación, lo cual es conveniente para la instalación y uso en diferentes sistemas de tuberías. Tiene una apariencia simple y una longitud estructural relativamente corta, que es más ventajosa en ocasiones en que el espacio de instalación es limitado. Tiene una buena procesabilidad de fabricación y una amplia gama de aplicaciones.
El producto se puede operar la rueda a mano; Equipo operado; Neumático operado; Operado eléctrico; Operado hidráulico
