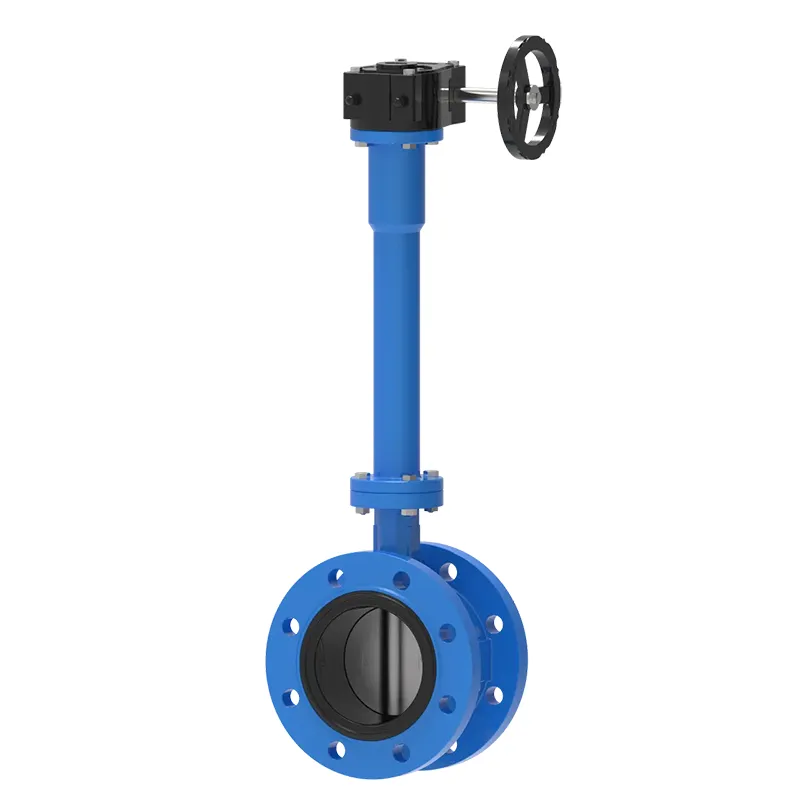

¿Cómo resuelve la válvula de mariposa con brida de engranaje de vástago extendido las barreras operativas para sistemas de tuberías industriales enterrados y aislados?

1. Composición estructural completa y principio de funcionamiento central

1.1 Disposición de los componentes divididos de brida, vástago extendido y transmisión por engranaje

Tres módulos funcionales principales constituyen todo el cuerpo de la válvula, cada uno de los cuales realiza tareas independientes de conexión de tuberías, transmisión de par y regulación de flujo, respectivamente. El cuerpo de la válvula de doble brida adopta una forma de conexión atornillada de cara completa, que forma juntas de sellado rígidas con bridas de tubería correspondientes, evitando el riesgo de fuga media causado por la sujeción floja de las válvulas tipo wafer bajo fluctuaciones de presión a largo plazo. El conjunto de vástago extendido es la parte más diferenciada en comparación con las válvulas de mariposa comunes, que extiende el volante de operación del engranaje hasta el suelo accesible o la plataforma del equipo, separando la posición de operación de la parte del cuerpo de la válvula enterrada o aislada.

La caja reductora de engranaje helicoidal instalada en la parte superior del vástago alargado convierte el gran par requerido para la rotación del disco de gran diámetro en una fuerza de operación ligera del volante, lo que reduce efectivamente la intensidad del trabajo físico de los operadores. Dentro de la caja de engranajes, la estructura de malla de tornillo sin fin y rueda helicoidal de precisión puede bloquear el disco en cualquier ángulo de apertura sin accesorios de posicionamiento auxiliares, logrando un estado de regulación de flujo fijo estable para un funcionamiento prolongado de la tubería. Todas las piezas de transmisión dentro del vástago extendido adoptan una conexión estriada integrada, lo que garantiza una rotación sincrónica entre el engranaje del volante y el disco de mariposa interno sin deslizamiento de la transmisión después de miles de ciclos de apertura y cierre.

• La conexión rígida de doble brida mejora la estabilidad general del sellado bajo fluctuaciones de presión.
• Punto de operación de transferencias de vástago alargado personalizable fuera del área enterrada/aislada
• La reducción de engranaje helicoidal reduce el par de operación para la regulación de tuberías de gran calibre
• La estructura integrada del vástago estriado elimina el riesgo de falla por deslizamiento de la transmisión

1.2 Mecanismo de regulación de flujo y interceptación del medio

El disco de mariposa circular fijado en el extremo inferior del vástago extendido gira 90 grados alrededor del eje central vertical para completar la apertura total, la estrangulación parcial y el cierre total de la sección transversal de la tubería. Cuando el disco gira paralelo a la dirección del flujo del medio, la tubería forma un paso sin obstáculos; al girar perpendicular a la dirección del flujo, el borde exterior del disco se ajusta perfectamente al anillo de sellado elástico dentro del cuerpo de la válvula para lograr una interceptación sin fugas de líquido, gas y medios mixtos. La caja de engranajes con escala de ángulo puede ajustar con precisión el ángulo de rotación del disco entre 0 y 90 grados, logrando una regulación de flujo lineal continua en lugar del control de interruptor de dos estados de las válvulas de manija simple.

El vástago extendido está equipado con componentes de sellado de empaquetadura multicapa en la unión del cuerpo de la válvula y el manguito alargado, lo que evita que el medio de la tubería se filtre hacia arriba a lo largo del espacio del vástago hasta el área de transmisión del engranaje, evitando la oxidación del engranaje y la contaminación del medio de las piezas operativas. El juego de empaquetaduras se puede reemplazar sin quitar toda la válvula de la tubería durante el mantenimiento posterior, lo que simplifica enormemente el trabajo de reparación en sitio de válvulas enterradas que son difíciles de desmontar.

2. Normas de coincidencia de materiales para el cuerpo, el vástago y los componentes de sellado

2.1 Clasificación del material del disco y del cuerpo de la válvula para diferentes entornos de medios

La selección del grado del material determina directamente el ciclo de funcionamiento estable a largo plazo de la válvula en condiciones específicas de temperatura del medio y corrosión. El cuerpo de válvula de hierro dúctil con revestimiento epoxi se usa ampliamente en tuberías de suministro de agua municipal, protección contra incendios y agua de refrigeración, con buena resistencia a la erosión del medio de agua neutra y baja dificultad de procesamiento de fabricación. El cuerpo WCB de acero al carbono es adecuado para tuberías de transporte de vapor y petróleo a alta temperatura y mantiene una resistencia mecánica estable a temperaturas medias de hasta 425 ℃. El cuerpo de acero inoxidable CF8/CF8M combina con medios mixtos químicos ácido-base y tuberías de agua costeras que contienen sal, resistiendo la corrosión por picaduras causada por iones de cloruro.

El material del disco de mariposa debe ser consistente con el grado de resistencia a la corrosión del cuerpo de la válvula para evitar la corrosión electroquímica entre diferentes superficies de contacto metálicas. El disco superpuesto de acero inoxidable está configurado para condiciones de trabajo en medios corrosivos, mientras que el disco de aleación de bronce se selecciona para tuberías de circulación de agua de mar para evitar la adhesión de organismos marinos y daños por corrosión electrolítica. Todos los espacios en blanco de fundición de metal pasan por un tratamiento de alivio de tensión después del conformado para eliminar la tensión de deformación interna generada durante la fundición, evitando que el cuerpo de la válvula se agriete en ambientes alternados de frío y calor.

2.2 Estándares de materiales de transmisión interna para vástago extendido y caja de engranajes

El vástago alargado soporta cargas de torsión repetidas en ciclos de apertura y cierre prolongados, por lo que se adoptan materiales de acero inoxidable 410 o acero aleado 4140 de alta resistencia, con un estricto control de dureza para evitar irritaciones y fracturas durante la transmisión de torsión. La funda protectora exterior del vástago extendido utiliza tubería de acero sin costura con revestimiento antioxidante, aislando la humedad del suelo subterráneo y el vapor de aislamiento térmico de la tubería para que no entre en contacto con el eje central de transmisión de torque, extendiendo en gran medida la vida útil del conjunto del vástago alargado enterrado bajo tierra durante muchos años.

El tornillo sin fin y la rueda helicoidal dentro de la caja de engranajes adoptan una estructura de tornillo sin fin de acero al carbono que combina con una aleación de bronce, que forma un par de fricción autolubricante durante la rotación del engranaje, lo que reduce la frecuencia regular del mantenimiento de la grasa. La carcasa de la caja de engranajes utiliza una aleación de aluminio fundido con peso ligero y fuerte resistencia a la oxidación, que no producirá una capa de óxido pesada que bloquee la rotación del volante después de una exposición prolongada al aire libre o la colocación en una bóveda subterránea.

3. Flujo de instalación estándar para diseños de tuberías enterradas y aisladas

3.1 Tubería previa a la instalación y pasos de confirmación de parámetros

Antes de izar y conectar el cuerpo de la válvula, los técnicos deben confirmar tres parámetros personalizados principales del producto para que coincidan con el diseño de la tubería en el sitio: profundidad real enterrada o espesor del aislamiento para determinar la longitud requerida del vástago extendido, presión nominal de la tubería para seleccionar el grado de presión de la brida correspondiente y tipo medio para verificar si el grado del disco y del material de sellado cumple con los requisitos anticorrosión. La longitud del vástago no coincidente hará que el volante del engranaje se hunda en la bóveda enterrada o quede cubierto por el aislamiento de la tubería, perdiendo operatividad; Un grado de presión de brida no coincidente provocará fugas en la junta de la brida bajo la presión de diseño de la tubería.

Limpie minuciosamente la superficie de sellado de la brida de las tuberías delantera y trasera, elimine la escoria de soldadura, las manchas de óxido y las partículas duras adheridas para evitar rayar la junta de sellado elástica durante el apriete de los pernos. Coloque la junta plana no metálica coincidente entre los dos grupos de bridas y alinee todos los orificios de los pernos de la brida horizontalmente para evitar la extrusión excéntrica de la junta causada por la instalación desplazada del cuerpo de la válvula, lo que formará un conducto de fuga de medio local después de un funcionamiento prolongado.

3.2 Operación Especial de Protección Fija y de Vástago de Tuberías Enterradas

Después de que la brida del cuerpo de la válvula esté completamente atornillada y sujeta mediante una secuencia de apriete simétrico transversal, llene arena graduada alrededor del cuerpo de la válvula para compactar en capas, evitando que piedras grandes y duras extruyan directamente la carcasa de la válvula para producir deformación local. La funda protectora exterior del vástago extendido debe envolverse con material enrollado anticorrosión impermeable desde el cuerpo de la válvula hasta la plataforma de operación en tierra, evitando que el agua subterránea y el suelo corrosivo entren en contacto con las partes metálicas del vástago. En el extremo del vástago se reserva una tapa de registro protectora hueca, que se puede abrir directamente para operar el volante sin necesidad de excavar una gran superficie de tierra durante la inspección y el ajuste posteriores.

Para la instalación de tuberías interiores con aislamiento grueso, reserve un canal vertical que coincida con el diámetro exterior del vástago extendido en la posición de envoltura del aislamiento de la tubería, no envuelva algodón aislante térmico alrededor de la caja de engranajes y la sección expuesta del vástago, para evitar que la acumulación de calor acelere el deterioro de la grasa lubricante de los engranajes y el envejecimiento de las piezas de sellado del empaque superior. Después de la instalación, realice una prueba de apertura y cierre de carrera completa del volante para verificar que el disco gire sin atascarse y que la indicación de la escala de ángulo sea consistente con el estado real de interceptación del flujo.

• Apriete de pernos de brida simétricos cruzados para evitar fugas de extrusión excéntrica de la junta
• Envoltura protectora impermeable para sección enterrada de vástago extendido contra la corrosión del suelo
• Reservar canal vertical independiente para el vástago para evitar que el aislamiento envuelva la caja de cambios
• Prueba de apertura y cierre de carrera completa para eliminar el peligro oculto de atasco del disco después de la instalación

4. Principales escenarios de aplicación de tuberías industriales y municipales

4.1 Redes municipales de tuberías de abastecimiento de agua subterránea y protección contra incendios

Las tuberías de distribución de agua municipal urbana y las tuberías de anillo enterradas contra incendios son los campos de mayor aplicación para esta válvula de brida de vástago alargado. La mayoría de los ramales principales de las tuberías se colocan debajo de la superficie de la carretera o del suelo del cinturón verde, y las válvulas ordinarias de vástago corto necesitan una excavación de la carretera a gran escala cada vez que se realiza un ajuste de flujo o mantenimiento de corte de la tubería, lo que genera una gran interferencia en el tráfico urbano y la vida diaria de los residentes.Válvula de mariposa con brida de engranaje de vástago extendidoextiende el volante del engranaje de operación a las posiciones del pozo de inspección del suelo, y todas las operaciones de apertura, cierre y estrangulación de flujo se pueden completar solo abriendo la cubierta del pozo, sin excavación de la superficie de la carretera ni trabajos de construcción de relleno del suelo de la tubería.

Las tuberías municipales de protección contra incendios requieren un rendimiento de sellado estable bajo un aumento de presión instantáneo cuando arrancan las bombas contra incendios. La conexión rígida de doble brida y la estructura del anillo de sellado elástico multicapa pueden soportar un impacto de presión instantáneo sin filtración del medio. La estructura autoblocante del engranaje helicoidal puede mantener la válvula completamente abierta durante mucho tiempo en el estado de espera diario y no se cerrará automáticamente debido a la vibración del impacto del flujo de agua de la tubería, lo que garantiza el paso sin obstáculos del agua contra incendios en períodos de respuesta de emergencia.

4.2 Tuberías de transporte medianas aisladas en fábrica

Las tuberías de vapor de alta temperatura, aceite caliente y salmuera refrigerada de plantas químicas necesitan capas gruesas de aislamiento térmico para reducir la pérdida de temperatura del medio y evitar accidentes por quemaduras superficiales para los operadores en el sitio. Si se adoptan válvulas de mariposa estándar de vástago corto, la capa de aislamiento alrededor de la válvula debe abrirse cada vez que se ajusta el flujo, y es necesario volver a envolver algodón aislante térmico nuevo después de la operación, lo que resulta en un desperdicio repetido de materiales de aislamiento térmico y una pérdida frecuente de calor de la tubería. La estructura del vástago alargado separa la caja de engranajes de operación del área de envoltura del aislamiento, el aislamiento de la tubería se puede envolver continuamente como un todo sin cortes locales, manteniendo el efecto de aislamiento térmico completo de toda la tubería durante mucho tiempo.

Las tuberías de circulación de agua limpia de fábricas farmacéuticas y de procesamiento de alimentos a gran escala también seleccionan esta válvula de mariposa de brida con accionamiento por engranaje de vástago extendido. Las piezas del medio de contacto totalmente de acero inoxidable cumplen con los estándares sanitarios de producción, y el modo de operación del engranaje logra una regulación precisa del flujo de rango pequeño, que puede controlar de manera estable el flujo del medio requerido por el equipo de producción sin grandes fluctuaciones instantáneas del flujo que afecten la estabilidad del procesamiento del producto.

4.3 Tuberías subterráneas de descarga de aguas pluviales y aguas residuales del parque

Campus, parques industriales y comunidades residenciales enterraron tuberías de agua de lluvia y aguas residuales bajo tierra verde y aceras, con pozos de inspección dispersos reservados a intervalos. El diseño del vástago alargado de la válvula coincide perfectamente con la profundidad vertical de estos pozos de inspección, el personal de mantenimiento puede alcanzar directamente el volante de engranaje en la boca del pozo sin tener que bajar al pozo profundo para su operación. El revestimiento epoxi anticorrosión del cuerpo de la válvula de hierro dúctil resiste la erosión a largo plazo de las aguas residuales que contienen impurezas orgánicas, y el anillo de sellado exterior reemplazable se puede mantener en el sitio sin necesidad de desarmar la válvula integral de la tubería.

• Las tuberías de agua municipales enterradas eliminan los trabajos de excavación de carreteras durante el ajuste de las válvulas
• Las tuberías aisladas de la fábrica evitan cortes y reenvoltorios repetidos del algodón térmico
• El autobloqueo del engranaje de la tubería contra incendios evita el cierre accidental bajo la vibración del flujo de agua
• El revestimiento anticorrosión de las tuberías de aguas residuales se adapta a la erosión media orgánica a largo plazo

6. Pautas de inspección periódica y mantenimiento anticorrosión a largo plazo

Los entornos de instalación enterrados y aislados aceleran el envejecimiento de los componentes externos de la válvula, por lo que se deben formular ciclos de inspección y mantenimiento periódicos estandarizados de acuerdo con las diferentes condiciones de trabajo para evitar fallas repentinas en el sellado o atascos de la transmisión durante la operación de la tubería.Válvula de mariposa con brida de engranaje de vástago extendidoTiene un diseño de piezas de desgaste reemplazables divididas, la mayoría de las operaciones de mantenimiento se pueden completar en el sitio sin cerrar la tubería ni desarmar la válvula integral, lo que reduce en gran medida la duración del tiempo de inactividad del sistema de tuberías causado por el trabajo de mantenimiento.

6.1 Elementos de inspección de rutina mensual para piezas de operación de engranajes

Abra la tapa de registro del suelo o el canal de operación reservado del aislamiento de la tubería, gire el volante hacia adelante y hacia atrás para abrir y cerrar la carrera completa, observe si el proceso de rotación tiene un bloqueo anormal y un ruido de fricción anormal. Verifique el puntero de la escala de ángulo de la caja de cambios para confirmar que el grado de apertura indicado sea consistente con el estado real de interceptación del flujo del disco. Limpie el polvo de la superficie y las manchas de barro húmedo en la carcasa de la caja de cambios, verifique si hay rastros de filtración media en el extremo superior del empaque del vástago y registre la cantidad de filtración para el arreglo posterior de reemplazo del empaque.

Para cajas de engranajes instaladas en pozos de inspección húmedos subterráneos, limpie la carcasa exterior con un trapo seco todos los meses para eliminar las gotas de agua condensada adheridas a la superficie, evitando que la corrosión húmeda a largo plazo de la superficie de la carcasa de aleación de aluminio produzca daños por perforación en la cavidad de grasa de sellado interna. Si la resistencia a la rotación del volante aumenta obviamente en comparación con el registro de inspección anterior, se debe inyectar grasa lubricante adicional en la caja de cambios a través de la boquilla de inyección de grasa reservada.

6.2 Mantenimiento Anual de Reemplazo de Sellado y Anticorrosión Profunda

Lleve a cabo una inspección anticorrosión completa de la funda protectora exterior del vástago extendido cada año, verifique si el material enrollado antioxidante impermeable exterior tiene grietas, caídas y filtraciones de agua del suelo en el espacio de la funda. Las piezas de envoltura anticorrosión dañadas deben rebobinarse con nuevo material enrollado impermeable y el espacio de la junta debe sellarse con pegamento sellador antioxidante para bloquear el contacto del medio corrosivo subterráneo con el eje del vástago metálico.

Retire el anillo de sellado elástico envejecido dentro del cuerpo de la válvula mediante el desmontaje de la brida durante el mantenimiento anual de cierre de la tubería, reemplácelo con un nuevo anillo de sellado que coincida con la temperatura del medio y el grado de corrosión. Verifique el grado de rayado y corrosión de la superficie del disco de mariposa, pula y repare las manchas menores de óxido en la superficie del disco y realice un tratamiento de recubrimiento anticorrosión adicional antes de reinstalarlo en el cuerpo de la válvula. Todos los accesorios de sellado antiguos reemplazados se clasifican y reciclan de acuerdo con los estándares de gestión de residuos industriales sin desecharlos al azar.

• Prueba mensual de rotación del volante de carrera completa para detectar el peligro oculto de atasco de la transmisión
• Grasa lubricante para engranajes suplementarios oportuna cuando el par de rotación aumenta obviamente
• Reenvoltorio anual de la capa exterior impermeable anticorrosión del vástago dañado
• Reemplace el anillo de sellado interior envejecido durante el mantenimiento regular de parada de la tubería.
