¿Cuáles son los tipos comunes de válvulas de retención utilizadas en aplicaciones industriales?

En sistemas de tuberías industriales,Válvulas de controlson partes cruciales que garantizan el flujo unidireccional y detienen el flujo de retroceso. Su operación es esencial para prevenir la contaminación, preservar la efectividad del sistema y salvaguardar los equipos. Una serie de variables, incluidos el tipo de fluido, la presión y las condiciones de flujo, influyen en la elección del tipo de válvula de retención para una aplicación determinada. Los tipos más populares de válvulas de verificación utilizadas en entornos industriales se examinan a continuación.

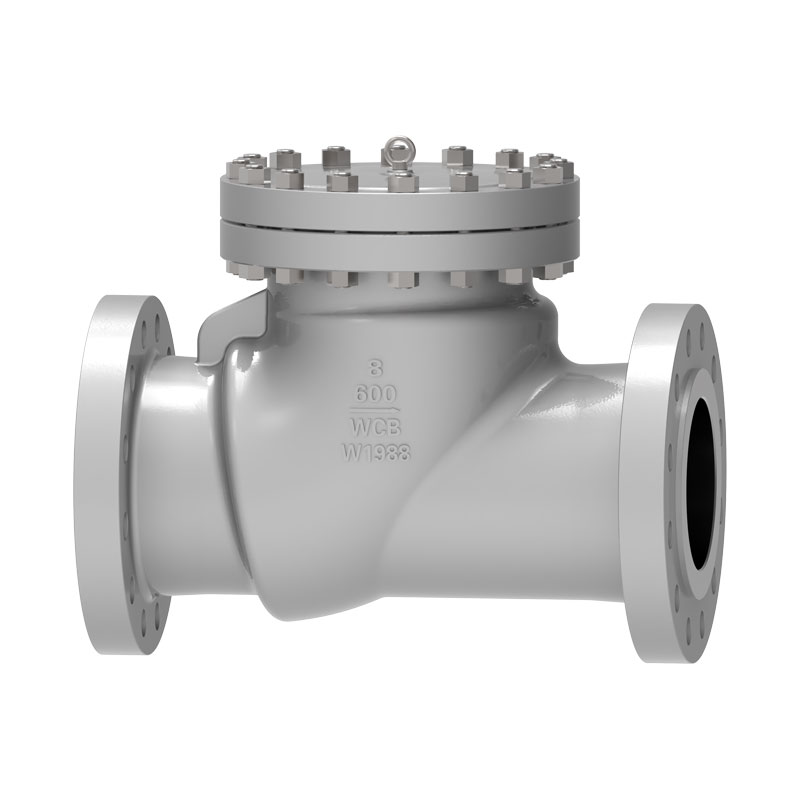

1. Válvula de verificación de swing

Cómo funciona:

Una válvula de retención de swing presenta un disco o aleta con bisagras que se abre cuando fluye el fluido en la dirección hacia adelante. Cuando el flujo se detiene o se invierte, la gravedad o la presión posterior hace que el disco se cierre, evitando el flujo de retorno.

Aplicaciones:

- Sistemas de agua y aguas residuales

- tuberías de petróleo y gas

- Sistemas de bombeo

Ventajas:

- Diseño simple

- Adecuado para sistemas de baja presión

- caída de presión mínima durante la operación

2. Válvula de verificación de bola

Cómo funciona:

Una válvula de retención de bola usa una bola esférica para bloquear el flujo inverso. Cuando el fluido fluye en la dirección deseada, la pelota se aleja del asiento de la válvula. Cuando el flujo se detiene o se invierte, la pelota regresa al asiento, sellando la válvula.

Aplicaciones:

- Procesamiento químico

- Industrias de alimentos y bebidas

- Sistemas de manejo de suspensión

Ventajas:

- Diseño compacto

- efectivo para manejar fluidos viscosos o suspensión

- Bajo requisitos de mantenimiento

3. Válvula de retención de elevación

Cómo funciona:

En un ascensorcontrolador de el volumen, el disco se levanta verticalmente del asiento mediante el flujo de fluido hacia adelante. Cuando el flujo se invierte, el disco regresa al asiento, cerrando la válvula.

Aplicaciones:

- Sistemas de vapor

- tuberías de alta presión

- Aplicaciones de gas

Ventajas:

- Ideal para aplicaciones de alta presión

- Proporciona un sello apretado contra el flujo de retorno

- Adecuado para instalaciones horizontales y verticales

4. Válvula de retención de diafragma

Cómo funciona:

Un diafragma flexible actúa como un mecanismo de sellado en esta válvula. El flujo hacia adelante levanta el diafragma, permitiendo que pase el fluido, mientras que el flujo de retorno lo presiona contra el asiento de la válvula para evitar el flujo inverso.

Aplicaciones:

- Industrias farmacéuticas

- Procesamiento de alimentos

- Sistemas de fluidos corrosivos

Ventajas:

- Excelente para manejar fluidos sensibles o corrosivos

- Proporciona un sello sin contaminación

- Operación tranquila

5. Válvula de verificación de Buckbill

Cómo funciona:

Con forma de factura de un pato, esta válvula se abre cuando la presión del fluido empuja contra ella y se cierra fuertemente debajo de la presión de la espalda.

Aplicaciones:

- Sistemas de marina y aguas residuales

- Gestión de aguas pluviales

- Sistemas de desagüe

Ventajas:

- flexible y liviano

- Operación no mecánica

- Resistente a la obstrucción

6. Válvula de verificación de obleas

Cómo funciona:

Esta válvula compacta se ajusta entre dos bridas de tubería y tiene un disco que se balancea o se eleva para permitir el flujo hacia adelante. Cuando el flujo se invierte, el disco se cierra, evitando el flujo de retorno.

Aplicaciones:

- Sistemas con restricciones de espacio

- Sistemas HVAC

- Procesamiento químico

Ventajas:

- Diseño liviano y compacto

- caída de presión mínima

- Fácil de instalar

7. Válvula de verificación silenciosa

Cómo funciona:

Las válvulas de retención silenciosas usan un mecanismo cargado de resorte para cerrar la válvula rápidamente cuando se detiene el flujo, evitando el martillo de agua (una presión en la presión causada por la inversión de flujo repentino).

Aplicaciones:

- Sistemas HVAC

- Redes de suministro de agua

- Sistemas de bombeo

Ventajas:

- Eliminates water hammer

- Operación tranquila

- duradero y eficiente

Seleccionar la válvula de retención apropiada

Tenga en cuenta los siguientes elementos al elegir una válvula de verificación para su solicitud:

Haga que el tipo de fluido sea compatible con el material de la válvula.

Seleccione una válvula que sea capaz de administrar las presiones y las tasas de flujo del sistema.

- Espacio de instalación: las válvulas de retención de obleas y otras opciones pequeñas son perfectas para espacios confinados.

Requisitos de mantenimiento: para sistemas importantes, elija válvulas que requieran menos mantenimiento.

En conclusión

En aplicaciones industriales, las válvulas de retención son esenciales porque proporcionan un flujo unidireccional, suave y de retroceso de detención. Cada forma de válvula de retención, desde el swing y la pelota hasta los tipos de diafragma y buckbill, tiene ventajas especiales que son apropiadas para sistemas y sectores particulares. La selección de la mejor válvula para mejorar el rendimiento y la confiabilidad del sistema se puede facilitar si es consciente de sus características.
