¿Cómo garantiza el diseño de una válvula de bola un sello ajustado?

Las válvulas de bola son reconocidas por su capacidad de proporcionar un sello confiable y ajustado, lo que las hace indispensables en una amplia gama de aplicaciones industriales y residenciales. Su diseño único no solo garantiza un control de flujo eficiente, sino que también minimiza el riesgo de fugas. Vamos a profundizar en cómo el diseño de unválvula de bolalogra este nivel de precisión de sellado.

Componentes clave del diseño de una válvula de bola

Para comprender el mecanismo de sellado, es importante explorar los componentes clave de una válvula de bola:

- La pelota: un componente esférico con un orificio (orificio) a través de su centro, lo que permite que fluya el fluido cuando se alinee con la tubería.

- Asientos: típicamente hechos de materiales blandos como teflón (PTFE) o elastómeros, los asientos proporcionan la superficie de sellado para la pelota.

- Cuerpo: la carcasa de la válvula que contiene y protege los componentes internos.

- STEM: conecta la pelota al actuador o mango, habilitando la rotación.

- Sellos y juntas: asegúrese de que no se produzca fugas alrededor del tallo o entre los componentes de la válvula.

Cómo la válvula de bola logra un sello apretado

1. Mecanizado de precisión de la pelota

La pelota en unválvula de bolaestá mecanizado con precisión para lograr una superficie lisa y uniforme. Esto asegura que cuando la válvula esté cerrada, la superficie de la pelota se alinea perfectamente con los asientos, creando un sello apretado.

- Contacto completo: la forma esférica asegura el contacto completo con los asientos, eliminando las brechas.

- Requisito de bajo par: una bola bien maquinada reduce la fricción, lo que permite que la válvula selle firmemente con un esfuerzo mínimo.

2. Mecanismo de asientos

Los asientos en una válvula de bola están diseñados para comprimir ligeramente cuando la válvula está cerrada, creando un sello apretado.

- Asientos blandos: los materiales como PTFE se deforman ligeramente bajo presión, llenando cualquier irregularidades menores en la superficie de la pelota.

- Asientos cargados de resorte: en algunos diseños, los resortes empujan los asientos contra la pelota, manteniendo un sello incluso bajo presiones fluctuantes.

3. Diseño de bola flotante

Muchas válvulas de bola cuentan con un diseño de bola flotante, donde la pelota no está fija, sino que los asientos mantienen en su lugar.

- Autoestimación: la bola flotante se empuja contra el asiento aguas abajo por la presión del fluido, mejorando el sello.

- Efectivo bajo presión: este diseño asegura un sello apretado incluso en sistemas de alta presión.

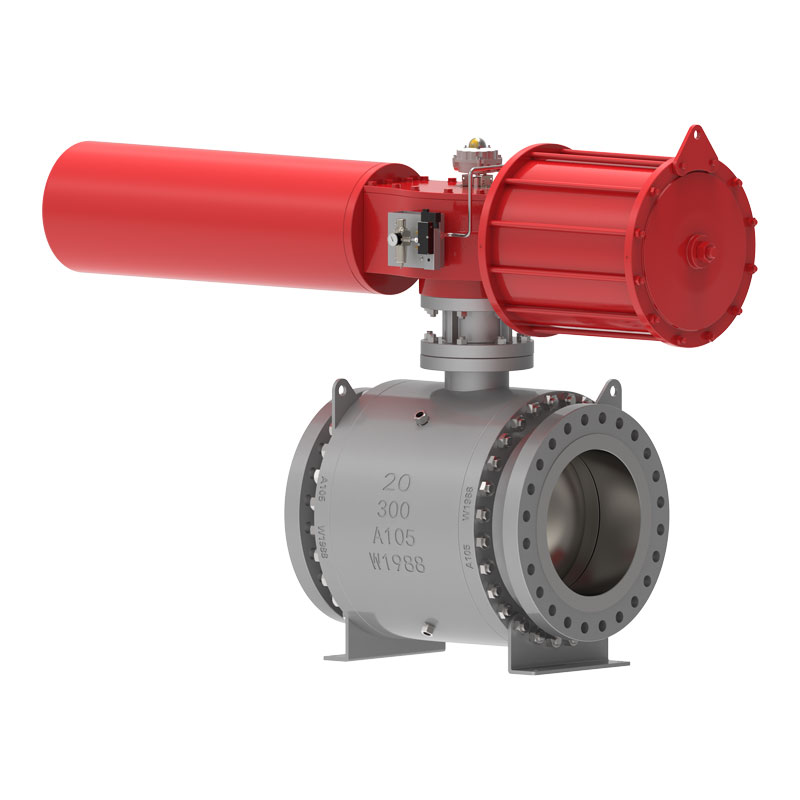

4. Diseño de pelota montada en el miernion

En válvulas de bola más grandes o de alta presión, se utiliza un diseño montado en el mierda. La pelota está anclada en la parte superior e inferior, reduciendo el estrés en los asientos.

- Desgaste reducido: la bola fija minimiza la deformación del asiento, asegurando un sello consistente con el tiempo.

- Sellado dual: los asientos aguas arriba y aguas abajo mantienen el contacto con la pelota, proporcionando una capa adicional de sellado.

5. Sellado del tallo

Para evitar fugas alrededor del tallo, las válvulas de bola incorporan:

- Juntas tóricas y embalaje: materiales flexibles que forman un sello alrededor del tallo.

- Diseño anti-transmisión: asegura que el tallo permanezca de forma segura, manteniendo el sello incluso en condiciones extremas.

Ventajas del sello apretado en válvulas de bola

- Prevención de fugas: asegura que no hay pérdida de líquido, mejora de la eficiencia y seguridad.

- Versatilidad: maneja una variedad de medios, incluidos gases, líquidos y lloses.

- Durabilidad: resistente al desgaste, manteniendo un sello apretado durante períodos prolongados.

Aplicaciones que se benefician de sellos ajustados

La capacidad de las válvulas de bola para proporcionar un sello apretado los hace ideales para:

- tuberías de alta presión.

- Transporte de medios peligrosos o corrosivos.

- Aplicaciones críticas en industrias como petróleo y gas, procesamiento químico y productos farmacéuticos.
